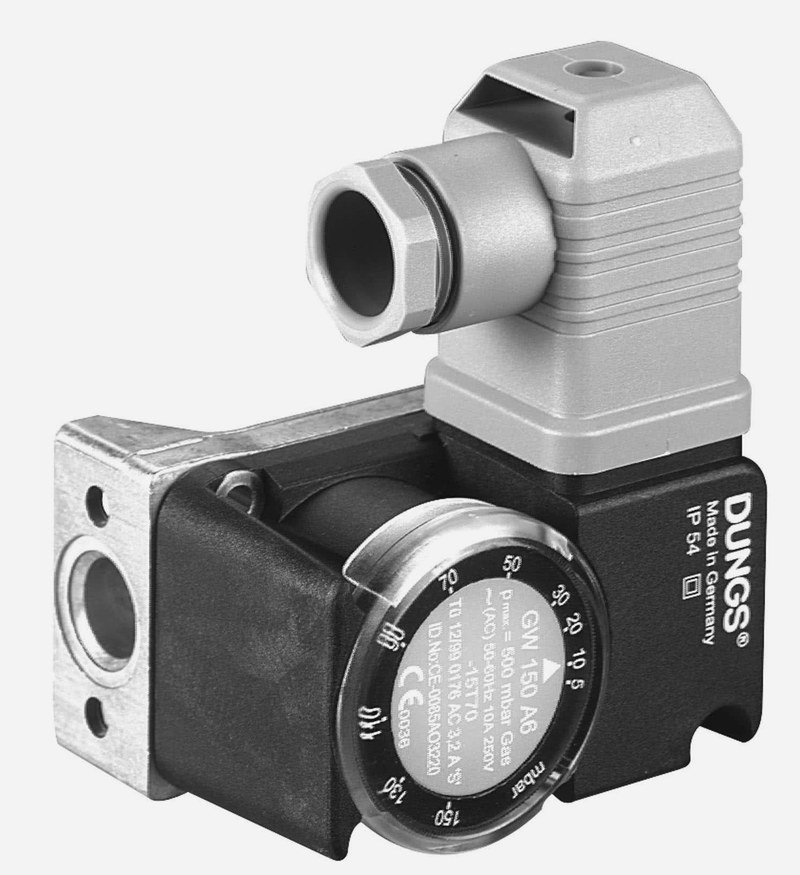

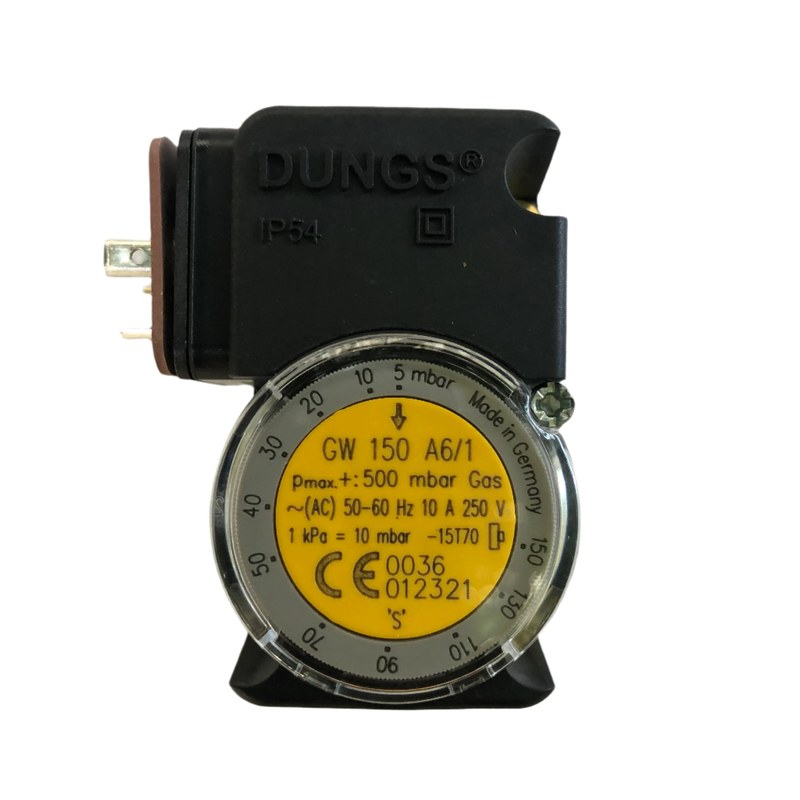

Реле давления DUNGS GW 150 A6 272616 — контроль газа и воздуха в горелочных системах

DUNGS GW 150 A6 272616 — компактное регулируемое реле давления, предназначенное для контроля газообразной рабочей среды в горелочных, вентиляционных и теплотехнических установках. Прибор отслеживает фактическое давление и изменяет состояние электрических контактов, когда контролируемый параметр пересекает заранее установленную точку срабатывания.

Технические характеристики

Ключевые параметры DUNGS GW 150 A6 с каталожным номером 272616:

• бренд — DUNGS,
• категория — регулируемое реле давления газа и воздуха,
• модель — GW 150 A6,
• исполнение — Ag-G3-MS9-V0,
• каталожный номер — 272616,
• диапазон настройки давления — 5–150 мбар,
• диапазон в единицах кПа — 0,5–15 кПа,
• максимальное рабочее давление — 500 мбар,
• давление подключения — избыточное,
• присоединение к среде — внутренняя резьба G 1/4,
• расположение стандартного присоединения — снизу корпуса,
• измерительный штуцер — встроенный, диаметр 9 мм,
• принцип действия — механическое переключение по давлению.

Особенности конструкции

Основным чувствительным элементом DUNGS GW 150 A6 является эластичная мембрана, отделяющая измерительную полость от коммутационного механизма. Давление газа или воздуха воздействует на мембрану и создает механическое усилие, величина которого изменяется вместе с контролируемым параметром. Порог срабатывания задается механически при помощи регулировочного колеса со шкалой. Это позволяет настроить одно и то же устройство под разные рабочие режимы внутри диапазона 5–150 мбар без изменения схемы подключения. Корпус выполнен из литого алюминиевого сплава. Такое решение обеспечивает достаточную механическую жесткость и одновременно позволяет сохранить небольшую массу устройства. Коммутационная часть изготовлена с применением полиамида, а контактная группа использует серебряные рабочие поверхности.

Принцип работы

DUNGS GW 150 A6 272616 не измеряет давление с формированием непрерывного аналогового сигнала. Его задача — определить момент пересечения установленного порога и механически переключить электрическую цепь. Рабочая среда поступает во внутреннюю полость через присоединение G 1/4. Возникающее давление воздействует на мембрану. С противоположной стороны ее перемещению противодействует настроенный пружинный механизм. Пока давление остается относительно установленной точки срабатывания с одной стороны порога, контактная система сохраняет исходное положение. При достижении определенного значения усилие мембраны становится достаточным для переключения микропереключателя. При увеличении давления нормально замкнутый контакт NC размыкается, а нормально разомкнутый NO замыкается. Когда давление снижается, контактная группа возвращается обратно. Порог включения и порог обратного переключения не совпадают абсолютно. Между ними существует коммутационный дифференциал. Он предотвращает частые повторные переключения при небольших пульсациях давления около установленной точки.

Области применения

DUNGS GW 150 A6 используется в различных системах контроля газообразных сред:

• воздушные тракты горелок,
• вентиляционные установки,
• системы кондиционирования,
• промышленные печи,
• сушильные установки,
• воздухонагреватели,
• технологические системы с нейтральными газообразными средами.

Компания «Олниса» осуществляет поставку реле давления DUNGS GW 150 A6 с каталожным номером 272616 для горелочных, вентиляционных и теплотехнических систем. При формировании заказа доступны технические консультации по диапазону срабатывания, типу подключения, электрическим характеристикам и применимости реле в конкретной газовой автоматике. Компания оперативно обрабатывает заявки и организует доставку оборудования по всей стране.

Преимущества

Эксплуатационные достоинства DUNGS GW 150 A6 включают:

• надежное дискретное отслеживание давления,
• простую настройку требуемого порога срабатывания,
• автономную работу чувствительного механизма без отдельного питания,
• компактность для размещения в газовой рампе,
• удобство подключения к схемам горелочной автоматики,
• быструю реакцию на изменение контролируемого параметра,
• возможность использования для минимального и максимального контроля,
• понятную механическую настройку,
• устойчивость к многократным коммутационным циклам,
• наличие встроенной точки для контрольного измерения,
• прочную конструкцию корпуса,
• удобство диагностических проверок,
• совместимость с различными теплотехническими системами,
• минимальные требования к эксплуатационному обслуживанию.

Таким образом, DUNGS GW 150 A6 272616 — регулируемое реле давления с рабочим диапазоном 5–150 мбар, применяемое для контроля газа, воздуха и других подходящих нейтральных газообразных сред. При изменении давления относительно выбранной уставки устройство переключает электрическую контактную группу и передает дискретный сигнал в систему управления. Механическая настройка, присоединение G 1/4, серебряные контакты и степень защиты IP54 делают модель удобной для горелочных установок, котельного оборудования и систем вентиляции. Реле может использоваться как элемент контроля разрешающих условий либо защитной блокировки.
