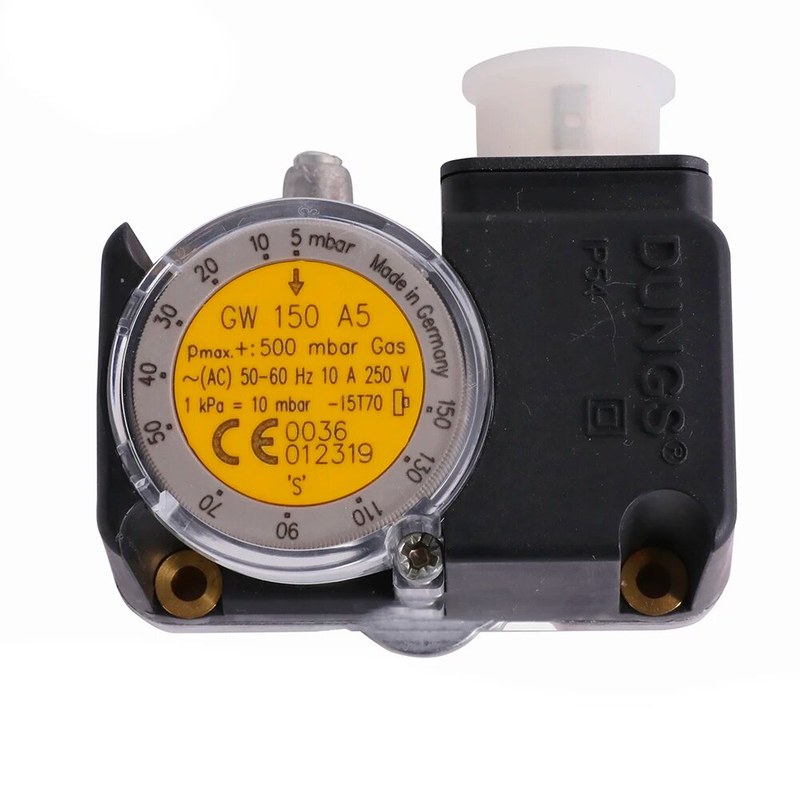

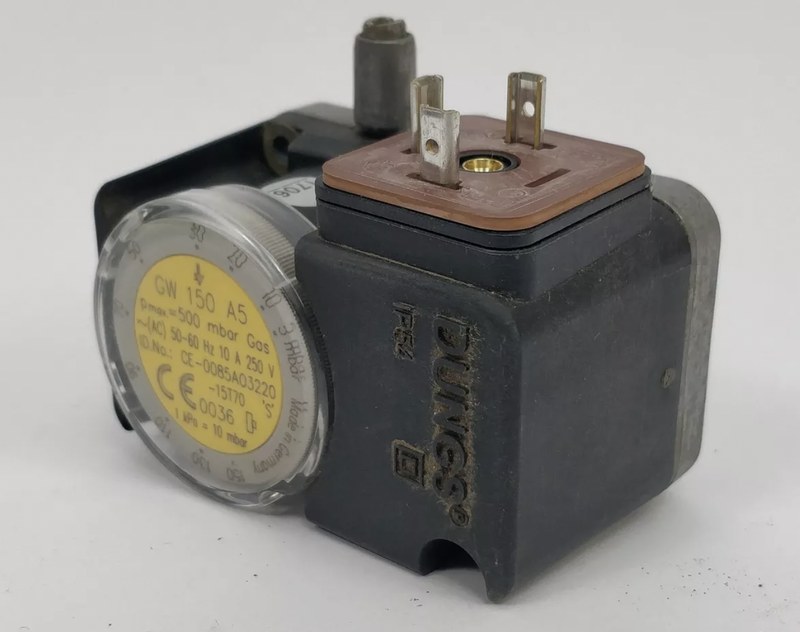

Реле давления газа DUNGS GW 150 A5 272339 — контроль давления в газовой автоматике

DUNGS GW 150 A5 272339 — механическое реле давления, применяемое в газовых трактах горелок, котлов и другого теплотехнического оборудования. Прибор контролирует величину давления и при достижении установленной границы переключает электрическую контактную группу, передавая автоматике дискретную информацию о состоянии рабочей среды.

Технические характеристики

Для DUNGS GW 150 A5 с заказным номером 272339 характерны следующие параметры:

• бренд — DUNGS,
• тип контакта — переключающий,
• материал контактной группы — серебро,
• номинальный ток AC — до 10 А,
• максимальная разница переключения — до 5 мбар в нижней и до 10 мбар в верхней части диапазона,
• изменение точки срабатывания при отклонении от стандартного монтажного положения — до ±1 мбар,
• измерительный штуцер — предусмотрен.

Особенности конструкции

В GW 150 A5 отсутствует электронный сенсор давления. Чувствительным элементом служит эластичная мембрана, которая механически воспринимает усилие со стороны газа или воздуха. Ее перемещение передается пружинному механизму и далее — переключающей контактной системе. Такое построение позволяет реле выполнять основную измерительную функцию без отдельного источника питания. Электрическая энергия требуется только цепи, которую коммутируют контакты прибора. Порог устанавливается непосредственно на корпусе поворотным регулировочным элементом. Шкала позволяет предварительно задать требуемое давление в пределах 5–150 мбар. После настройки изменение контролируемого параметра относительно выбранного значения вызывает переключение контактов.

Принцип работы

Рабочая среда поступает к мембране DUNGS GW 150 A5 272339 через присоединительный канал установленной газовой арматуры. Давление создает усилие, направленное против предварительно настроенной пружины. Пока воздействие на мембрану не достигает значения, соответствующего выбранной уставке, контактная система находится в исходном положении. Когда давление пересекает заданную границу, механический баланс изменяется и микропереключатель переводится в противоположное состояние. При повышении давления нормально замкнутая цепь размыкается, а нормально разомкнутая замыкается. При последующем снижении параметра контактный механизм возвращается в исходную позицию.

Области применения

DUNGS GW 150 A5 272339 применяется в следующих технических системах:

• промышленные горелочные устройства,
• газовые котлы,
• котельные установки,
• теплогенераторы,
• промышленные печи,
• сушильное оборудование,
• воздухонагреватели,
• контроль давления воздуха в горелочных трактах,
• газовые рампы,
• автоматизированные теплотехнические комплексы.

Компания «Олниса» осуществляет поставку реле давления газа DUNGS GW 150 A5 с заказным номером 272339 для горелочной автоматики и газовых систем. При оформлении заказа доступны технические консультации по диапазону настройки, варианту монтажа, электрической контактной схеме и совместимости изделия с газовыми клапанами или мультиблоками. Заявки оперативно обрабатываются, поставка оборудования организуется по всей стране.

Преимущества

К эксплуатационным достоинствам DUNGS GW 150 A5 относятся:

• автономный механический контроль давления без отдельного питания чувствительного узла,
• надежное переключение управляющей цепи,
• широкие возможности настройки внутри рабочего диапазона,
• компактное размещение непосредственно на газовой арматуре,
• простота интеграции в схемы горелочной автоматики,
• возможность работы как с газом, так и с воздухом,
• удобство проверки фактического давления,
• устойчивость к многократным рабочим циклам,
• минимальная потребность в обслуживании,
• понятный принцип регулировки уставки,
• прочность металлического корпуса,
• универсальность для различных теплотехнических установок,
• предсказуемая коммутационная характеристика,
• пригодность для продолжительной эксплуатации при корректном монтаже.

Таким образом, DUNGS GW 150 A5 272339 — регулируемое реле давления с диапазоном 5–150 мбар, предназначенное для контроля газообразной среды в системах горения и промышленной теплотехнике. Мембранный механизм преобразует изменение давления в механическое движение, которое приводит к переключению электрических контактов.
