Коммутатор Eltex MES3400-24 — производительное решение для сетей агрегации
Eltex MES3400-24 — управляемый коммутатор уровня L3, предназначенный для построения корпоративных, операторских и распределенных сетей передачи данных. Оборудование может использоваться на уровне агрегации, где требуется объединять трафик нескольких коммутаторов доступа и передавать его к ядру сети через высокоскоростные каналы.
Технические характеристики
Основные параметры Eltex MES3400-24:
- бренд — Eltex,
- категория — управляемый L3-коммутатор,
- серия — MES3400,
- модель — MES3400-24,
- порты 10/100/1000BASE-T — 24,
- интерфейсы SFP/SFP+ — 4,
- скорость uplink-портов — 1/10 Гбит/с,
- пропускная способность — 128 Гбит/с,
- производительность — до 95,2 млн пакетов/с,
- таблица MAC-адресов — до 32 768 записей,
- количество VLAN — до 4094,
- группы LAG — до 64,
- портов в одной LAG — до 8,
- очередей QoS на порт — 8,
- максимальный размер Jumbo Frame — 12 288 байт,
- поддержка IPv4 и IPv6 — предусмотрена,
- физическое стекирование — до 8 устройств,
- резервирование блоков питания — предусмотрено,
- горячая замена источников питания — предусмотрена,
- форм-фактор — 19", 1U,
- рабочая температура — от −10 до +45 °C,
- габариты — 430 × 44 × 275 мм.

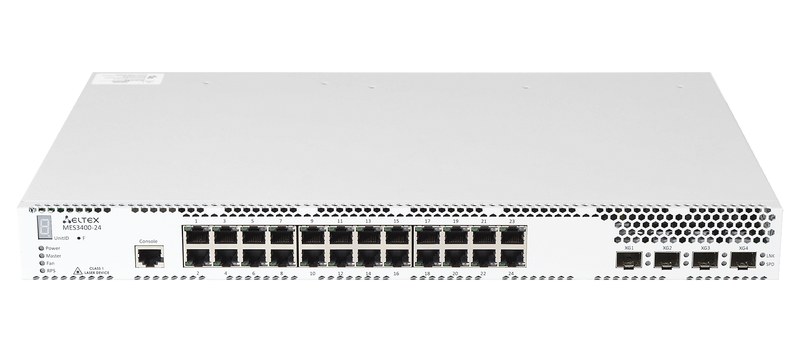

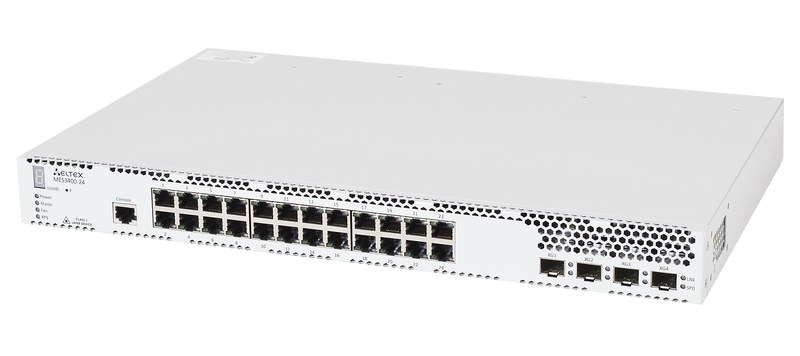

Eltex MES3400-24 выполнен в компактном металлическом корпусе высотой 1U и рассчитан на установку в стандартную 19-дюймовую телекоммуникационную стойку. Небольшая глубина корпуса облегчает размещение оборудования в шкафах с ограниченным внутренним пространством. Основная группа из 24 медных портов используется для подключения коммутаторов доступа, серверов, маршрутизаторов и других сетевых узлов. Четыре SFP/SFP+ интерфейса позволяют формировать гигабитные и десятигигабитные оптические соединения с вышестоящим оборудованием. Коммутационная матрица обеспечивает пропускную способность 128 Гбит/с, что позволяет одновременно обрабатывать значительный объем трафика между пользовательскими и восходящими интерфейсами. Аппаратная архитектура рассчитана на работу с большим количеством MAC-адресов, VLAN и маршрутов.
Принцип работы
При поступлении Ethernet-кадра Eltex MES3400-24 анализирует адрес назначения и определяет, через какой интерфейс необходимо передать данные. Для этого используется внутренняя таблица MAC-адресов, которая автоматически формируется по мере работы сети. Если устройства находятся в разных VLAN или IP-подсетях, коммутатор может выполнять маршрутизацию на третьем уровне. Это позволяет организовать обмен между сегментами без обязательного использования отдельного маршрутизатора. Для повышения пропускной способности несколько физических интерфейсов можно объединять в LAG. Трафик распределяется между соединениями, а отказ одного канала не обязательно приводит к прекращению передачи данных через всю группу.
Области применения
Eltex MES3400-24 подходит для следующих задач:
- агрегация коммутаторов доступа,
- корпоративные локальные сети,
- операторская Ethernet-инфраструктура,
- распределенные сети предприятий,
- телекоммуникационные узлы,
- маршрутизация между VLAN,
- организация высокоскоростных uplink-соединений,
- системы IP-видеонаблюдения,
- сети IPTV,
- подключение серверного оборудования,
- резервируемые сетевые топологии,
- построение масштабируемых стеков коммутаторов.
Компания «Олниса» осуществляет поставку коммутаторов Eltex MES3400-24 для корпоративных, операторских и промышленных сетей. При оформлении заказа доступны консультации по комплектации, выбору совместимых SFP/SFP+ модулей и блоков питания. Компания оперативно обрабатывает заявки и организует доставку оборудования по всей стране.
Преимущества
Практические достоинства Eltex MES3400-24:
- высокая производительность при компактном корпусе,
- поддержка гигабитных и 10-гигабитных соединений,
- возможность маршрутизации непосредственно на коммутаторе,
- удобное разделение сети при помощи VLAN,
- поддержка агрегирования физических каналов,
- возможность объединения нескольких устройств в стек,
- резервирование электропитания,
- горячая замена блоков питания,
- развитые функции управления трафиком,
- поддержка IPv4 и IPv6,
- удобство масштабирования сетевой инфраструктуры,
- пригодность для круглосуточной эксплуатации.
Таким образом, Eltex MES3400-24 — производительный L3-коммутатор с 24 портами Gigabit Ethernet и четырьмя интерфейсами SFP/SFP+ 1/10G. Пропускная способность 128 Гбит/с позволяет использовать устройство как эффективный элемент уровня агрегации. Поддержка VLAN, маршрутизации, LAG, QoS, Multicast и стекирование до восьми устройств обеспечивают гибкость при построении корпоративных и операторских сетей. Возможность резервирования источников питания дополнительно повышает надежность эксплуатации.
