Соединительная PIN-шина DEKraft ШС-101 32030DEK — компактная разводка модульных аппаратов

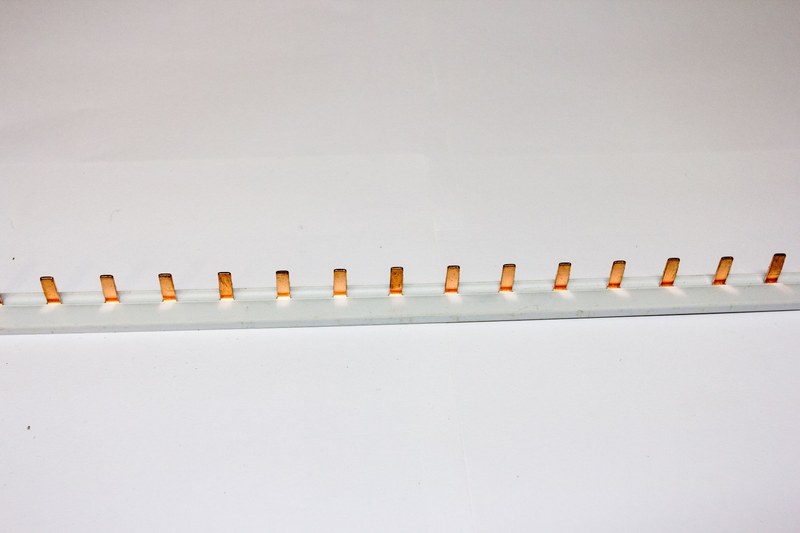

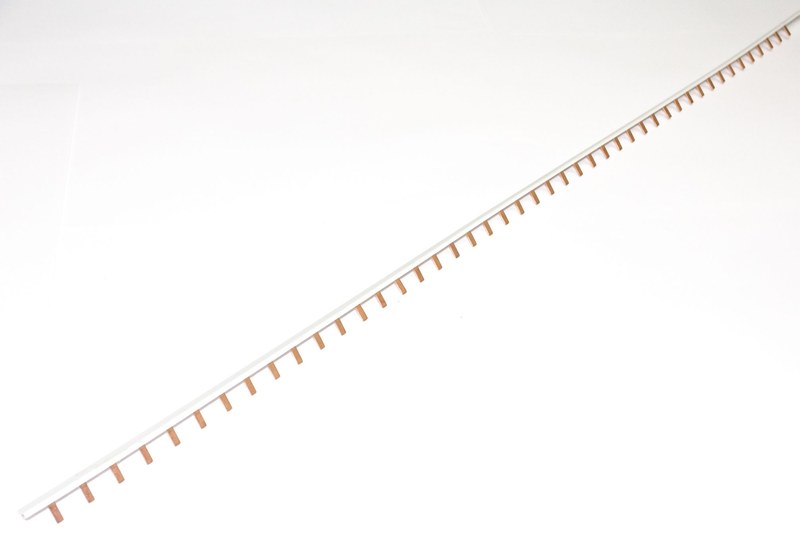

DEKraft ШС-101 32030DEK — однополюсная соединительная шина типа PIN, предназначенная для группового электрического подключения модульных аппаратов внутри распределительного щита. Вместо прокладки отдельных перемычек между автоматическими выключателями и другими устройствами она формирует общий токопроводящий контур с заранее расположенными штыревыми контактами.

Технические характеристики

Основные параметры PIN-шины DEKraft ШС-101 с артикулом 32030DEK:

• бренд — DEKraft,
• категория — соединительная шина PIN,
• серия — ШС-101,
• артикул — 32030DEK,
• число полюсов — 1P,
• тип контактов — PIN, штырь,
• номинальный ток — до 63 А,
• номинальное напряжение — 220/415 В,
• длина — 1 м,
• сечение токопроводящей части — 10 мм²,
• число контактов — 54 × 1,
• шаг контактных выводов — 18 мм,
• назначение — групповое соединение модульных аппаратов,
• тип монтажа — установка в винтовые зажимы совместимого оборудования,
• применение — распределительные и групповые электрические щиты.

Особенности конструкции

Основу DEKraft ШС-101 составляет протяженный токопроводящий элемент, от которого через одинаковый шаг выведены металлические штыри PIN. Каждый такой вывод предназначен для установки в клемму отдельного модульного аппарата. Контактный шаг 18 мм соответствует стандартной ширине одного модульного полюса. Благодаря этому шина может последовательно соединять аппараты, установленные рядом на DIN-рейке, без изготовления индивидуальной перемычки для каждого устройства. Токопроводящая часть имеет сечение 10 мм². Такая конструкция рассчитана на распределение питания между несколькими аппаратами при условии, что общая электрическая нагрузка не превышает допустимый ток самой шины и подключенного оборудования.

Принцип работы

Электрический принцип DEKraft 32030DEK максимально прост: все штыревые контакты одной шины соединены между собой общей токопроводящей полосой. После подачи напряжения на один участок потенциал распределяется по всей рабочей длине изделия. Каждый PIN-контакт устанавливается в соответствующий зажим модульного аппарата. После затяжки клеммы формируется механически прочное и электрически проводящее соединение между шиной и входом устройства. Например, при установке группы однополюсных автоматических выключателей питающий фазный провод можно подвести к общей точке, после чего шина передаст напряжение на входы всех подключенных автоматов. Каждый автомат уже независимо защищает свою отходящую линию. Такой подход заменяет множество коротких проводных перемычек. При классической разводке необходимо подготовить отдельные отрезки провода, зачистить их концы и надежно зажать каждую перемычку. PIN-шина формирует единый распределительный элемент и уменьшает количество соединений внутри щита.

Области применения

DEKraft ШС-101 32030DEK может использоваться в следующих электроустановках:

• квартирные распределительные щиты,
• электрощиты частных домов,
• офисные распределительные устройства,
• коммерческие электроустановки,
• группы автоматических выключателей,
• линии с модульными УЗО,
• сборки с дифференциальными автоматами,
• распределительные панели,
• шкафы автоматики,
• промышленные низковольтные щиты,
• щитовые узлы инженерных систем,
• модернизация существующей модульной разводки,
• серийная сборка распределительных щитов.

Компания «Олниса» осуществляет поставку соединительных PIN-шин DEKraft ШС-101 с артикулом 32030DEK для комплектации низковольтных распределительных систем. При оформлении заказа доступны технические консультации по числу полюсов, номинальному току, типу контактов и совместимости шины с применяемыми модульными аппаратами. Компания оперативно обрабатывает заявки и организует доставку продукции по всей стране.

Преимущества

Практические достоинства соединительной шины DEKraft:

• аккуратная организация внутренней разводки щита,
• уменьшение количества отдельных проводных перемычек,
• удобство группового подключения модульной аппаратуры,
• сокращение числа повторяющихся монтажных операций,
• компактное размещение токоведущих соединений,
• простота визуального контроля собранной схемы,
• удобство при серийной комплектации электрощитов,
• возможность адаптации длины под конкретную сборку,
• стабильность соединения при правильной затяжке клемм,
• совместимость с распространенным модульным шагом,
• упорядоченность кабельного пространства,
• практичность при модернизации распределительного оборудования,
• снижение вероятности ошибок при изготовлении множества перемычек,
• удобство последующего обслуживания щита.

Таким образом, DEKraft ШС-101 32030DEK — однополюсная соединительная шина типа PIN длиной 1 метр, предназначенная для распределения питания между совместимыми модульными аппаратами. Исполнение рассчитано на ток до 63 А, имеет 54 штыревых контакта и токопроводящее сечение 10 мм². Использование готовой гребенчатой шины позволяет отказаться от большого количества индивидуальных перемычек, сделать внутреннюю компоновку распределительного щита более компактной и обеспечить единообразное подключение группы аппаратов.
