Клапан ESBE VRG231 11620100 — цена, характеристики и применение

ESBE VRG231, артикул 11620100 — трехходовой поворотный клапан, предназначенный для переключения и распределения теплоносителя между отдельными участками гидравлической системы. Модель относится к серии VRG230 и отличается от традиционных смесительных клапанов тем, что ориентирована прежде всего на зональное управление и перенаправление потока. Исполнение 11620100 имеет условный проход DN20, внутреннюю резьбу Rp ¾" и пропускную способность Kvs 6,3 м³/ч. Клапан может применяться в отопительных и охлаждающих установках, где требуется направлять теплоноситель в один из двух контуров либо изменять распределение расхода между ветвями.

Технические характеристики

Основные параметры ESBE VRG231 11620100:

• бренд — ESBE,
• категория — трехходовой переключающий клапан,
• серия — VRG230,
• модель — VRG231,
• артикул — 11620100,
• условный проход — DN20,
• присоединение — внутренняя резьба Rp ¾",
• пропускная способность Kvs — 6,3 м³/ч,
• класс давления — PN10,
• уплотнения — EPDM,
• масса — около 0,43 кг.

Особенности конструкции

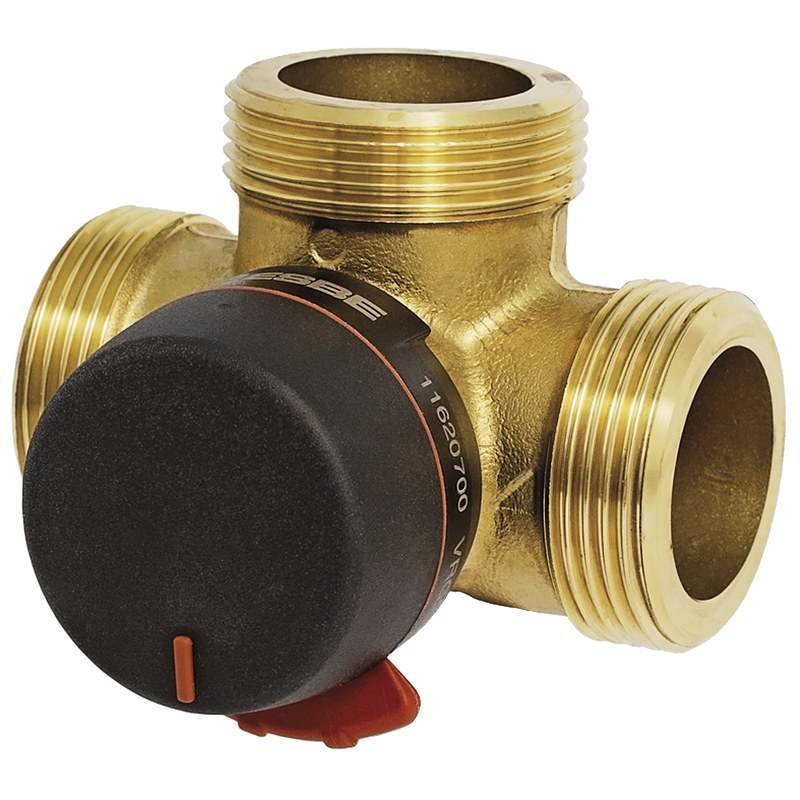

ESBE VRG231 построен по поворотной схеме. Внутри компактного латунного корпуса расположен золотник, который изменяет направление движения рабочей среды в зависимости от угла поворота штока. Такая конструкция не требует сложного поступательного привода и позволяет получить надежный узел с небольшим сопротивлением механизма. Корпус выполнен из DZR-латуни, устойчивой к коррозионному воздействию теплоносителя. Для внутренних подвижных деталей используется износостойкий латунный материал, а элементы штока изготовлены из прочного PPS-композита. Уплотнения EPDM рассчитаны на продолжительную работу с водой и допустимыми водными смесями. Модель 11620100 имеет три патрубка с внутренней резьбой Rp ¾". Небольшие размеры позволяют устанавливать клапан в компактных котельных узлах, насосных группах и локальных распределительных контурах. Плоская часть шпинделя показывает положение внутреннего золотника. Благодаря этому при ручной установке можно определить направление открытого канала без демонтажа оборудования.

Принцип работы

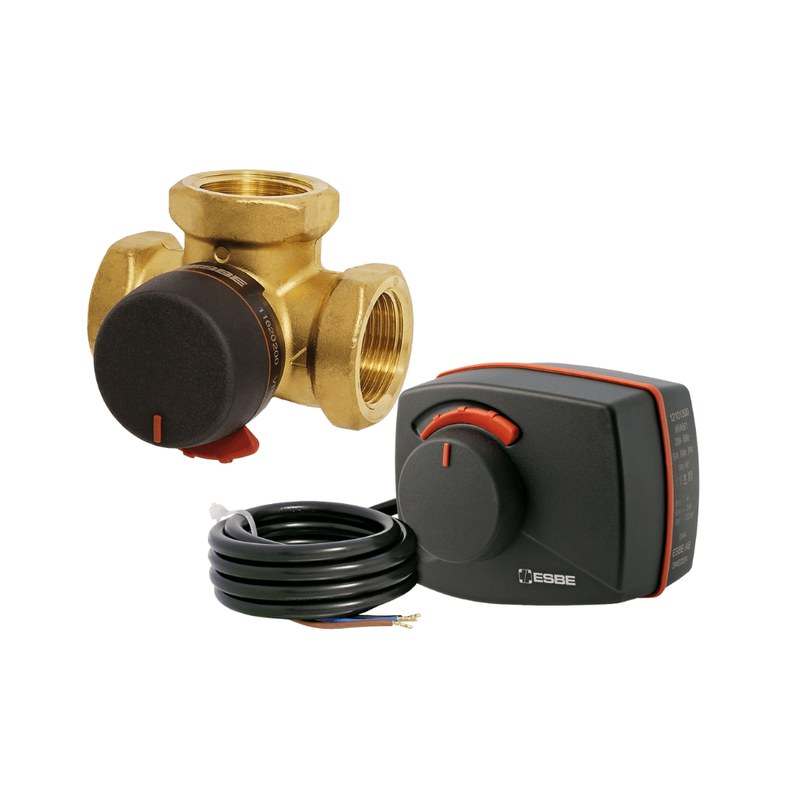

В гидравлической системе ESBE VRG231 выполняет функцию перенаправления потока. Через общий канал теплоноситель поступает внутрь корпуса, после чего положение золотника определяет дальнейшее направление движения. При повороте в одну сторону открывается первый выходной канал и одновременно ограничивается второй. Если шток перемещается обратно, поток перенаправляется в другую ветвь. В промежуточных положениях возможно частичное распределение расхода между двумя направлениями. Это позволяет использовать клапан не только как простое устройство переключения, но и как элемент автоматизированного зонального регулирования. Например, в отопительной системе один выход может вести к основному контуру, а второй — к дополнительному теплообменнику или накопительной емкости. Контроллер определяет требуемый режим и передает команду электроприводу.

Области применения

ESBE VRG231 11620100 может применяться в различных инженерных системах:

• зональное управление отоплением,
• переключение между двумя отопительными контурами,
• котельные установки,
• тепловые насосы,
• буферные емкости,
• бойлеры косвенного нагрева,
• системы охлаждения,
• водяные теплообменники,
• распределение теплоносителя между потребителями,
• автоматизированные насосные группы,
• контуры с водогликолевой рабочей средой,
• инженерная автоматика зданий.

Компания «Олниса» осуществляет поставку клапанов ESBE VRG231 с артикулом 11620100 и другой регулирующей арматуры производителя. Актуальная цена зависит от выбранного исполнения, количества оборудования и условий поставки. При оформлении заказа доступны консультации по совместимости клапана с приводом и параметрами гидравлического контура, а доставка организуется по всей стране.

Преимущества

Практические достоинства ESBE VRG231 11620100:

• удобное переключение между двумя гидравлическими направлениями,
• возможность автоматизации при помощи электропривода,
• компактные размеры корпуса,
• небольшой момент вращения штока,
• устойчивость материалов к длительному контакту с теплоносителем,
• возможность работы с водогликолевыми смесями,
• простое резьбовое подключение,
• пригодность для зонального регулирования,
• низкие требования к текущему обслуживанию,
• возможность интеграции в существующую систему отопления,
• стабильная механическая работа,
• широкий диапазон температур рабочей среды.

Таким образом, ESBE VRG231 11620100 — трехходовой поворотный клапан DN20 с внутренней резьбой Rp ¾" и пропускной способностью Kvs 6,3 м³/ч. Его основное назначение связано с переключением и распределением потоков в отопительных, охлаждающих и комбинированных гидравлических контурах. Конструкция из DZR-латуни, рабочее давление до 1 МПа и температурный диапазон от −10 до +110 °C позволяют применять клапан в типовых инженерных системах зданий и теплотехнических установках. Возможность оснащения электроприводом делает модель пригодной для автоматического зонального управления.
