Бесконтактный детектор Fluke 1AC-C2-II VoltAlert для контроля переменного напряжения 200–1000 В

Fluke 1AC-C2-II VoltAlert — переносной индикатор электрического поля, предназначенный для экспресс-проверки проводников и элементов электроустановок без непосредственного касания токоведущего металла. Прибор применяется для обнаружения переменного напряжения в диапазоне 200–1000 В и позволяет быстро определить, находится ли исследуемый участок под потенциалом. Концепция модели ориентирована на максимально простую полевую диагностику. Для проверки достаточно приблизить чувствительный конец корпуса к изолированному проводу, розетке, контактной группе или другому элементу цепи. При обнаружении переменного электрического поля прибор формирует визуальное и звуковое предупреждение.

Технические характеристики

Ключевые параметры Fluke 1AC-C2-II:

• производитель — Fluke,
• категория — бесконтактный индикатор переменного напряжения,
• серия — VoltAlert,
• модель — 1AC-C2-II,
• контролируемый тип напряжения — AC,
• диапазон обнаружения — 200–1000 В,
• частотный диапазон — 45–405 Гц,
• способ контроля — без электрического контакта с проводником,
• световая сигнализация — красный светодиод,
• звуковое оповещение — предусмотрено,
• система контроля готовности — VoltBeat,
• категория перенапряжения — CAT IV 1000 В,
• степень защиты корпуса — IP40,
• диапазон рабочей температуры — от −10 до +50 °C,
• допустимая рабочая высота — до 3000 м,
• источник питания — две батареи AAA,
• конструктивное исполнение — карманный корпус карандашного типа,
• зажим для крепления на одежде — предусмотрен.

Особенности конструкции

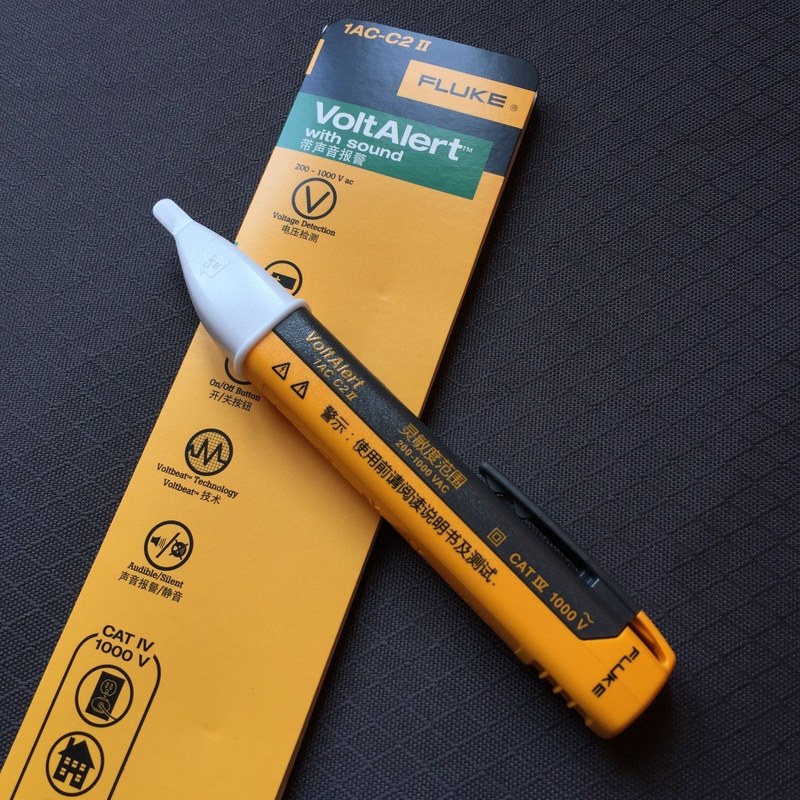

Корпус Fluke 1AC-C2-II имеет вытянутую форму, благодаря чему индикатор удобно направлять на отдельные проводники и контактные зоны в тесных электротехнических шкафах. Небольшие размеры позволяют работать между кабельными жгутами и возле автоматических выключателей, где применение крупного измерительного прибора затруднено. На рабочем конце расположен чувствительный элемент, воспринимающий электростатическое поле переменного напряжения. Электрический контакт между прибором и проверяемым проводником не требуется, поэтому изоляцию кабеля обычно не нужно нарушать. При срабатывании активируется красная световая индикация. Дополнительно используется звуковой сигнал, позволяющий обнаруживать активную линию даже тогда, когда положение индикатора затрудняет визуальный контроль.

Принцип работы

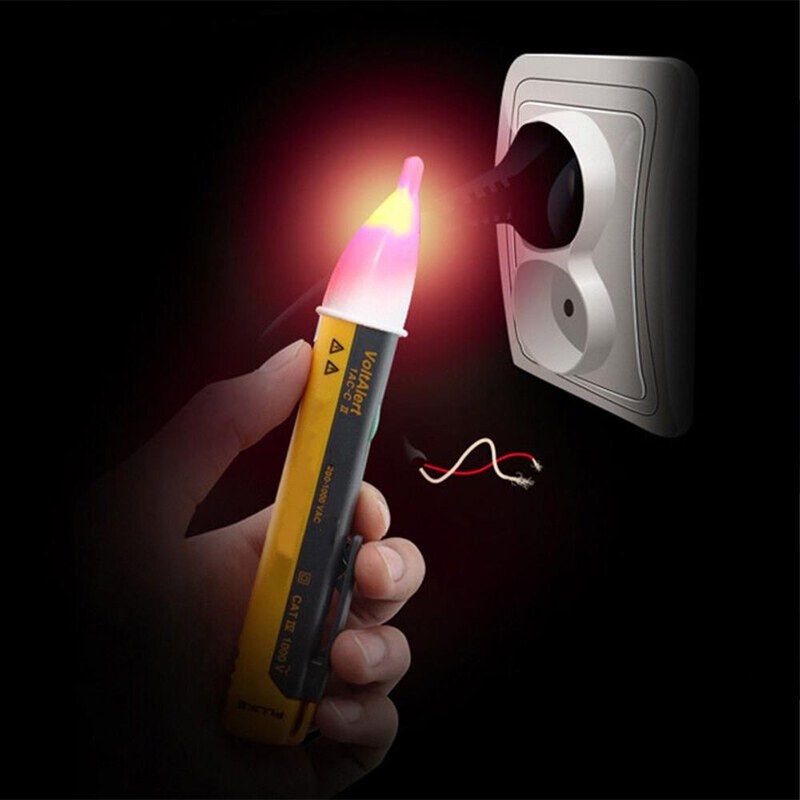

Работа Fluke 1AC-C2-II основана на регистрации переменного электрического поля, формирующегося вокруг проводника под напряжением. При приближении чувствительной части индикатора к активной линии поле воздействует на внутренний емкостный сенсор. Электронная схема оценивает полученный сигнал и при достижении необходимого уровня запускает световую и звуковую индикацию. Физического соединения с токоведущей частью при этом не происходит. Именно поэтому прибор удобен для быстрого обследования нескольких проводов, розеточных групп или контактов без последовательного подключения измерительных щупов.

Области применения

Fluke 1AC-C2-II востребован при следующих работах:

• предварительная проверка силовой электропроводки,
• обнаружение фазного проводника,
• контроль напряжения возле розеточных контактов,
• проверка сетевых удлинителей,
• обследование распределительных коробок,
• поиск активных проводов в кабельной группе,
• контроль вводов автоматических выключателей,
• проверка цепей освещения,
• оперативная диагностика электрических шкафов,
• обслуживание инженерных систем зданий,
• поиск участков с возможным присутствием напряжения,
• подготовительная проверка перед контактными измерениями.

Компания «Олниса» поставляет бесконтактные индикаторы Fluke 1AC-C2-II VoltAlert для электротехнических, эксплуатационных и сервисных подразделений. Специалисты компании могут проконсультировать по рабочему диапазону устройства, назначению конкретного исполнения и совместимости модели с условиями применения. Заказы оперативно обрабатываются с последующей организацией доставки по всей стране.

Преимущества

Практические достоинства Fluke 1AC-C2-II:

• отсутствие необходимости вскрывать изоляцию при первичной проверке,
• быстрое обследование большого количества электрических точек,
• понятная световая индикация наличия поля,
• дублирование результата звуковым сигналом,
• постоянный контроль рабочего состояния через VoltBeat,
• удобство использования одной рукой,
• небольшие размеры для работы в тесных шкафах,
• отсутствие измерительных проводов,
• простая замена широко доступных батарей,
• высокий класс защиты по категории перенапряжения,
• пригодность для повседневного применения электриком,
• удобство как дополнения к основному измерительному прибору.

Таким образом, Fluke 1AC-C2-II VoltAlert предназначен для быстрой бесконтактной проверки силовых цепей, работающих в диапазоне 200–1000 В переменного напряжения. Прибор воспринимает электрическое поле через изоляцию и сообщает о его наличии посредством красной световой и звуковой сигнализации. Карманная конструкция, питание от двух AAA и система VoltBeat делают модель удобной для регулярного использования на объектах, где приходится последовательно проверять множество проводников и соединений. Категория CAT IV 1000 В дополнительно подчеркивает ориентацию прибора на профессиональные электротехнические задачи.
