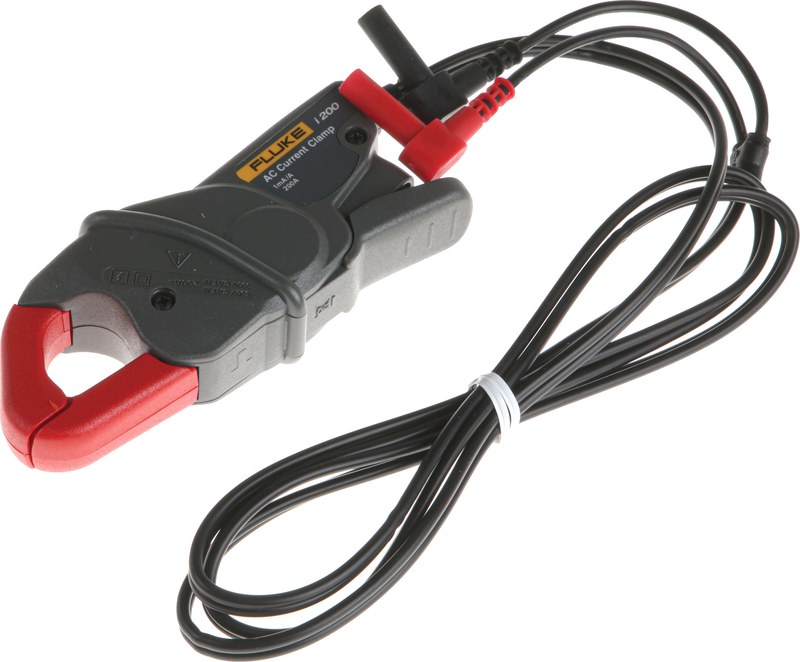

Токовые клещи Fluke i200 664755 для измерения переменного тока до 200 А с подключением к мультиметру

Fluke i200, артикул 664755 — компактные токовые клещи-преобразователь, предназначенные для расширения измерительных возможностей мультиметров и других совместимых приборов. Модель позволяет контролировать переменный ток до 200 А без разрыва электрической цепи и последовательного включения измерителя в силовую линию. В отличие от самостоятельных токовых клещей с собственным дисплеем, Fluke i200 используется как внешний измерительный датчик. Сигнал с преобразователя поступает на мультиметр через защищенные штекеры типа banana, после чего значение тока определяется по коэффициенту преобразования.

Технические характеристики

Основные параметры Fluke i200:

• бренд — Fluke,
• категория — токовые клещи-преобразователь,
• модель — i200,
• артикул — 664755,
• тип измеряемого тока — переменный AC,
• номинальный диапазон — 200 А,
• непрерывный рабочий диапазон — 0,5–200 А,
• минимальный измеряемый ток — 0,5 А,
• максимальный неразрушающий ток — 240 А,
• базовая точность при 48–65 Гц — ±1% показания + 0,5 А,
• рабочий частотный диапазон — 40 Гц–10 кГц,
• коэффициент преобразования — 1 мА/А,
• максимальное рабочее напряжение — 600 В AC,
• категория безопасности — CAT III 600 В,
• максимальный диаметр проводника — 20 мм,
• максимальное сечение шины по габаритам — 20 × 5 мм,
• длина выходного кабеля — 1,5 м,
• подключение — защищенные штекеры banana,
• внешний источник питания — не требуется,
• гарантия производителя — 1 год.

Особенности конструкции

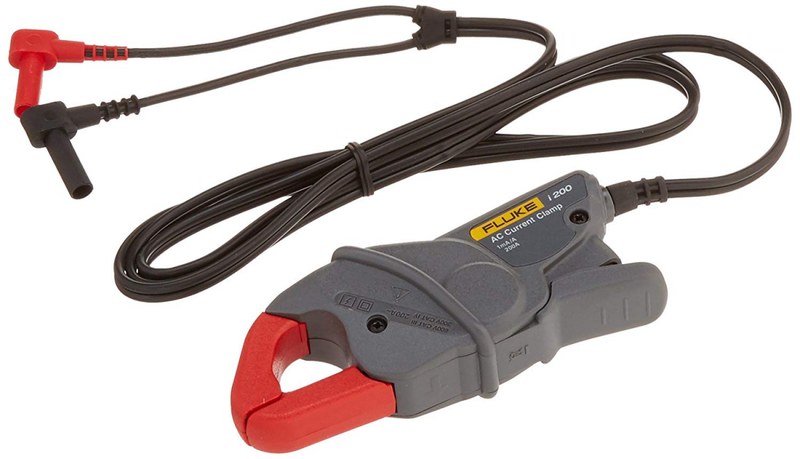

Fluke i200 построен как внешний трансформаторный датчик переменного тока. Основным рабочим элементом служит разъемный магнитопровод, который охватывает исследуемый проводник и воспринимает создаваемое током магнитное поле. Клещевой механизм дает возможность проводить измерение без физического вмешательства в силовую цепь. Пользователю достаточно открыть губки, поместить внутрь один проводник и полностью замкнуть магнитопровод. Максимальный диаметр охватываемого кабеля составляет 20 мм. Конструкция также допускает измерение на плоских токоведущих шинах размером до 20 × 5 мм. Выходной кабель длиной 1,5 м оканчивается изолированными безопасными banana-разъемами. Такое исполнение обеспечивает прямое подключение к совместимым мультиметрам Fluke и измерительным приборам других производителей, рассчитанным на соответствующий токовый вход.

Принцип работы

При измерении Fluke i200 664755 охватывает только один проводник исследуемой цепи. Переменный ток создает вокруг него магнитное поле, которое замыкается через сердечник клещей. Изменяющийся магнитный поток индуцирует сигнал во вторичной измерительной обмотке. Таким образом, силовой ток преобразуется в существенно меньший и безопасный для измерительного прибора выходной сигнал. Коэффициент Fluke i200 составляет 1 мА на каждый ампер измеряемого тока. Например, при токе нагрузки 100 А на выходе клещей формируется токовый сигнал, пропорциональный этому значению.

Области применения

Fluke i200 используется для следующих измерительных задач:

• контроль тока в распределительных шкафах,
• диагностика однофазных силовых линий,
• сравнение нагрузок трехфазных систем,
• обслуживание электродвигателей,
• проверка насосного оборудования,
• контроль вентиляционных установок,
• диагностика систем HVAC,
• обслуживание электрических приводов,
• измерение тока в шкафах автоматики,
• контроль потребления промышленного оборудования,
• проверка кабельных линий,
• расширение токового диапазона цифрового мультиметра.

Компания «Олниса» осуществляет поставку токовых клещей Fluke i200 с артикулом 664755 для электротехнических, промышленных и сервисных задач. При оформлении заказа доступны консультации по совместимости датчика с мультиметрами и другим измерительным оборудованием. Компания оперативно обрабатывает заявки и организует доставку продукции по всей стране.

Преимущества

Практические достоинства Fluke i200:

• измерение переменного тока без разрыва силовой цепи,
• расширение возможностей имеющегося мультиметра,
• компактная конструкция без собственного дисплея,
• отсутствие элементов питания,
• широкий рабочий частотный диапазон,
• понятный коэффициент преобразования,
• удобное подключение стандартными безопасными штекерами,
• возможность работы с кабелями и небольшими силовыми шинами,
• быстрая последовательная проверка нескольких проводников,
• пригодность для профессиональной электротехнической диагностики,
• высокая категория безопасности,
• простая интеграция в измерительный комплект Fluke.

Таким образом, Fluke i200 664755 — компактные клещи-преобразователь для измерения переменного тока в диапазоне от 0,5 до 200 А. Модель преобразует ток силового проводника в выходной сигнал с коэффициентом 1 мА/А и передает его на совместимый мультиметр. Частотный диапазон 40 Гц–10 кГц позволяет применять датчик не только в стандартных сетях 50/60 Гц, но и при диагностике оборудования с более сложными переменными токовыми сигналами. Разъемный магнитопровод позволяет выполнять измерения без отключения нагрузки и нарушения целостности цепи.
