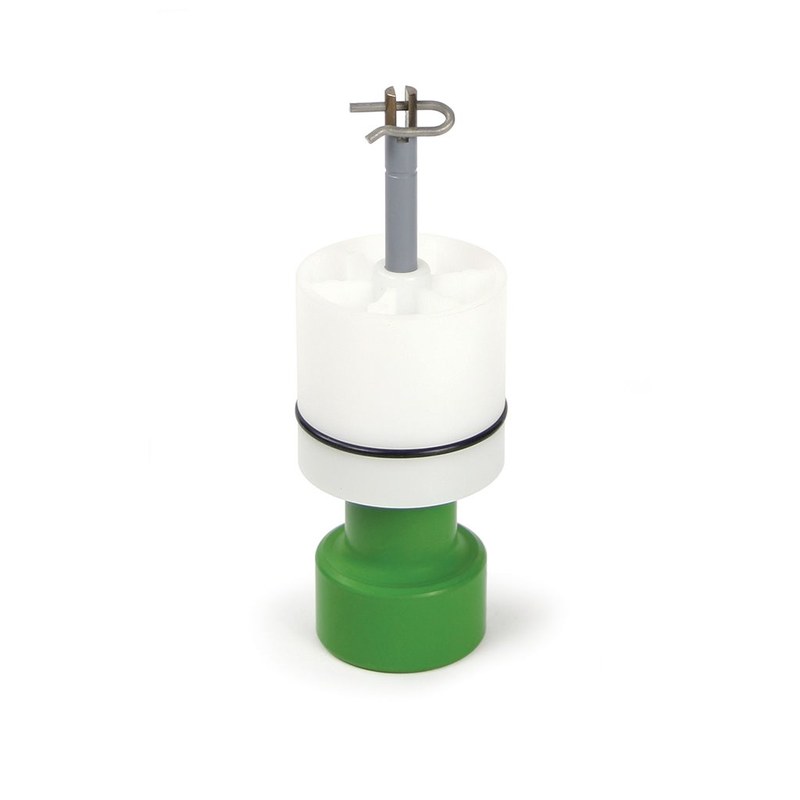

Поршень Fleck 2850 60105 для управляющего клапана водоочистки и переключения циклов регенерации

Fleck 2850, каталожный номер поршневого узла 60105 — внутренний исполнительный элемент управляющего клапана, отвечающий за перенаправление водяных потоков между рабочим режимом и стадиями регенерации фильтрующей установки. Поршень перемещается внутри блока уплотнений и проставок, последовательно открывая и перекрывая внутренние каналы клапана. От его положения зависит, куда направляется исходная вода, очищенный поток, промывочная вода и регенерационный раствор.

Технические характеристики

Основные параметры поршня Fleck 2850 60105:

• бренд — Fleck / Pentair,
• категория — поршневой узел управляющего клапана,
• совместимая серия — Fleck 2850,
• каталожный номер — 60105,
• тип исполнения — HWBP,
• назначение — переключение внутренних потоков воды,
• режим применения — фильтрация и регенерация,
• установка — внутри корпуса управляющего клапана,
• взаимодействие — с комплектом уплотнений и проставок,
• совместимый комплект уплотнений для Fleck 2850 — 60129,
• минимальное рабочее давление клапана — 1,4 бар,
• максимальное рабочее давление клапана — 8,61 бар,
• рабочая температура воды для стандартного клапана — от +1 до +43 °C,
• специальное исполнение для горячей воды — имеет отдельный номер 60105-01,
• вариант без пропуска жесткой воды — имеет отдельную конструкцию серии 60114.

Особенности конструкции

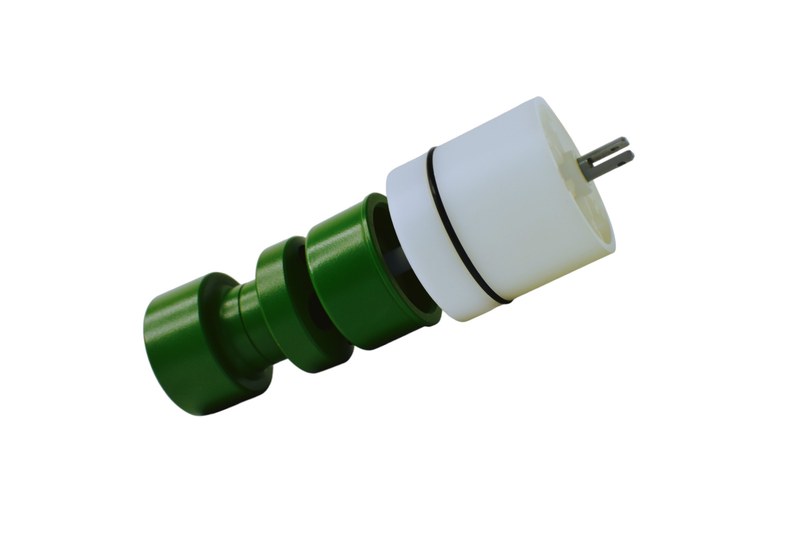

Поршень Fleck 2850 представляет собой вытянутый подвижный узел с несколькими рабочими зонами, которые взаимодействуют с последовательностью уплотнительных колец и дистанционных элементов внутри корпуса клапана. В процессе движения отдельные участки поршня оказываются напротив соответствующих гидравлических каналов. За счет этого один механический элемент способен формировать несколько различных схем движения воды без установки большого количества самостоятельных клапанов.

Принцип работы

В рабочем режиме привод удерживает поршень в положении, при котором исходная вода направляется через фильтрующую или ионообменную загрузку, а обработанный поток поступает к выходу системы. Когда контроллер запускает регенерацию, привод начинает перемещать поршень. По мере его хода внутренние каналы клапана соединяются в другой последовательности. На стадии обратной промывки направление воды изменяется таким образом, чтобы поток проходил через загрузку снизу вверх и разрыхлял ее слой. При последующих этапах положение поршня снова меняется, обеспечивая подачу регенерационного раствора, медленную промывку, быструю промывку и подготовку установки к возвращению в сервисный режим.

Области применения

Поршень Fleck 2850 60105 применяется в следующих системах:

• установки умягчения воды,
• фильтры с автоматической регенерацией,
• промышленные системы водоподготовки,
• коммерческие установки очистки воды,
• ионообменные колонны,
• сервисное восстановление клапанов Fleck 2850,
• ремонт управляющих блоков после износа внутренних деталей,
• замена поршневого механизма при нарушении переключения циклов,
• профилактическое обслуживание систем водоочистки.

Компания «Олниса» осуществляет поставку поршневых узлов Fleck 2850 60105 и других запасных частей для управляющих клапанов водоподготовки. При оформлении заказа доступны консультации по совместимости детали с конкретной конфигурацией клапана и комплектом уплотнений.

Преимущества

Практические достоинства поршня Fleck 2850 60105:

• точное переключение гидравлических каналов внутри клапана,
• совместимость с оригинальной конструкцией Fleck 2850,
• возможность восстановления работоспособности клапана без замены всего узла,
• последовательное управление стадиями регенерации,
• поддержка непрерывной подачи воды в исполнении HWBP,
• простая идентификация по каталожному номеру,
• удобство сервисной замены совместно с уплотнениями,
• отсутствие необходимости применять отдельные внешние клапаны для каждой стадии,
• пригодность для коммерческих и промышленных систем водоочистки,
• восстановление корректного распределения потоков после износа внутреннего механизма.

Таким образом, Fleck 2850 60105 — стандартный поршневой узел HWBP, от которого зависит правильное переключение рабочих и регенерационных потоков внутри управляющего клапана. Поршень последовательно взаимодействует с внутренними уплотнениями и каналами корпуса, формируя необходимую гидравлическую схему на каждой стадии цикла. Для стабильной работы важно использовать деталь, соответствующую точной модификации клапана, поскольку версии для горячей воды и режима NHWBP имеют отдельные каталожные номера.
