Токоизмерительные клещи Fluke 305 для измерения переменного тока до 999,9 А и диагностики электрических цепей

Fluke 305 — компактные токоизмерительные клещи профессионального класса, предназначенные для оперативного контроля переменного тока, напряжения, сопротивления и целостности электрических цепей. Модель ориентирована на электромонтажные, эксплуатационные и сервисные работы, где требуется быстро получить основные параметры без разрыва силового проводника. Ключевая функция прибора — измерение переменного тока до 999,9 А при помощи охватывающего магнитного датчика. Проводник помещается внутрь раскрытых губок, поэтому специалисту не нужно отключать нагрузку и включать измеритель последовательно в силовую цепь.

Технические характеристики

Основные параметры Fluke 305:

• бренд — Fluke,
• категория — токоизмерительные клещи,
• модель — Fluke 305,
• максимальный измеряемый переменный ток — 999,9 А,
• точность измерения AC-тока — ±2% + 5 единиц младшего разряда,
• максимальное переменное напряжение — 600 В,
• диапазоны AC-напряжения — 400 и 600 В,
• точность AC-напряжения — ±1,5% + 5 единиц младшего разряда,
• максимальное постоянное напряжение — 600 В,
• диапазоны DC-напряжения — 400 и 600 В,
• точность DC-напряжения — ±1,5% + 5 единиц младшего разряда,
• диапазон сопротивления — до 4000 Ом,
• точность измерения сопротивления — ±1% + 5 единиц младшего разряда,
• гарантия производителя — 2 года.

Особенности конструкции

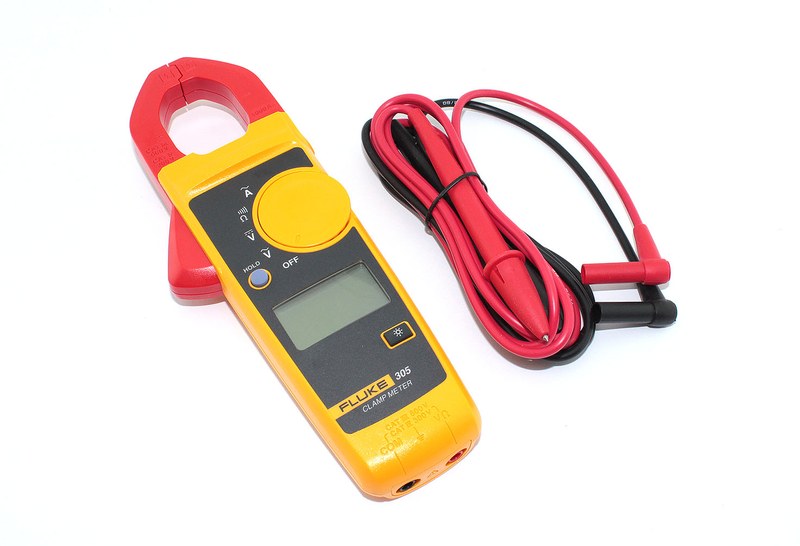

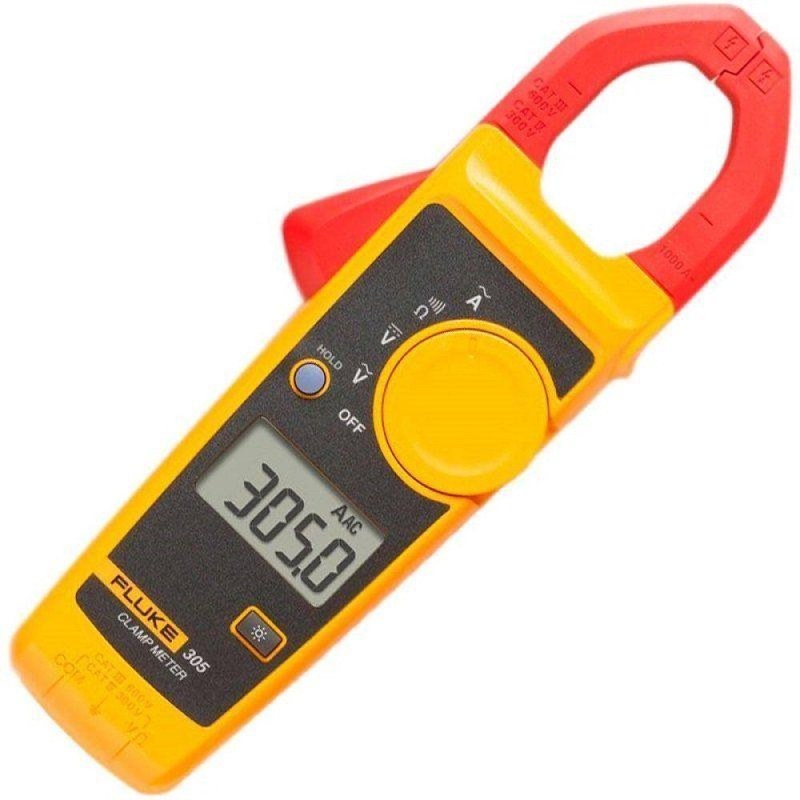

Fluke 305 выполнен в узком эргономичном корпусе, рассчитанном на удержание одной рукой. Верхняя часть прибора представляет собой магнитные клещи с рабочим раскрытием 30 мм, что позволяет охватывать одиночные силовые проводники сравнительно большого сечения. Механизм губок открывается боковым рычагом. После отпускания рычага магнитопровод замыкается вокруг кабеля, формируя измерительный контур. Для корректного контроля тока внутрь клещей помещается один проводник, а не целый многожильный кабель с прямым и обратным током одновременно. На передней панели находятся поворотный переключатель, цифровой дисплей и функциональные клавиши. Подсветка упрощает считывание показаний в шкафах и технических помещениях с недостаточным освещением.

Принцип работы

При измерении переменного тока Fluke 305 охватывает одним магнитопроводом исследуемый проводник. Протекающий ток создает переменное магнитное поле, величина которого связана с током в цепи. Измерительная система преобразует магнитный сигнал в электрический, обрабатывает его и отображает результат на цифровом дисплее. Максимальный диапазон 999,9 А позволяет применять модель не только для маломощных бытовых цепей, но и для значительной части распределительных и промышленных нагрузок. Поскольку силовая цепь не размыкается, проверка выполняется быстрее и с меньшим вмешательством в работающую установку. Особенно удобно сравнивать токи нескольких линий или последовательно проверять фазные проводники.

Области применения

Fluke 305 может использоваться для следующих профессиональных задач:

• контроль тока в распределительных щитах,
• проверка нагрузки отдельных фаз,
• обслуживание электрических двигателей,
• диагностика насосных установок,
• проверка вентиляционного оборудования,
• обслуживание систем кондиционирования,
• контроль питающих линий,
• измерение напряжения в электрических шкафах,
• проверка сопротивления электрических компонентов,
• прозвонка проводников и соединений,
• обслуживание промышленной автоматики,
• диагностика коммерческих электроустановок,
• контроль силового оборудования,
• периодические сервисные измерения.

Компания «Олниса» осуществляет поставку токоизмерительных клещей Fluke 305 для электротехнических служб, промышленных предприятий и сервисных специалистов. При оформлении заказа доступны консультации по измерительным диапазонам, назначению прибора и совместимым принадлежностям.

Преимущества

Практические достоинства Fluke 305:

• измерение высокого переменного тока без разрыва цепи,
• компактный корпус для работы в заполненных электрических шкафах,
• удобное раскрытие клещей для распространенных силовых проводников,
• совмещение токовых и контактных электрических измерений,
• наглядный цифровой дисплей с подсветкой,
• фиксация показаний при неудобном положении прибора,
• простая проверка целостности цепи,
• совместимость с профессиональными измерительными щупами Fluke,
• высокая категория электрической безопасности,
• небольшое количество органов управления,
• пригодность для регулярного технического обслуживания,
• возможность быстрого последовательного контроля нескольких линий.

Таким образом, Fluke 305 — универсальные токоизмерительные клещи для повседневной диагностики электрических установок. Модель измеряет переменный ток до 999,9 А, напряжение AC/DC до 600 В и сопротивление до 4000 Ом, а также выполняет проверку непрерывности цепи. Раскрытие губок 30 мм позволяет работать с распространенными силовыми проводниками, а компактный корпус облегчает измерения внутри распределительного оборудования. Категории CAT III 600 В и CAT IV 300 В соответствуют профессиональной эксплуатации в электрических сетях соответствующего класса.
