Терморегулятор DigiTOP ТР-1 — управление нагревом и охлаждением в диапазоне −55…+125 °C
DigiTOP ТР-1 — одноканальный электронный терморегулятор, предназначенный для автоматического поддержания заданной температуры путем включения и отключения электрического нагревательного либо охлаждающего оборудования. Устройство выполнено в розеточном формате: сам регулятор подключается непосредственно к сети, а управляемый потребитель присоединяется к встроенной розетке.
Технические характеристики
Основные параметры DigiTOP ТР-1:
- бренд — DigiTOP,
- категория — электронный одноканальный терморегулятор,
- модель — ТР-1,
- тип установки — непосредственно в сетевую розетку,
- режимы управления — нагрев и охлаждение,
- частота сети — 50 Гц,
- собственная потребляемая мощность — не более 5 Вт,
- тип выходного элемента — электромагнитное реле,
- индикация — цифровая светодиодная,
- регулировка яркости индикатора — уровни 1–9,
- степень защиты корпуса — IP20,
- класс изоляции оборудования — I,
- степень загрязнения — II,
- габаритные размеры — 105 × 58 × 78 мм,
- срок эксплуатации — до 10 лет.
Особенности конструкции

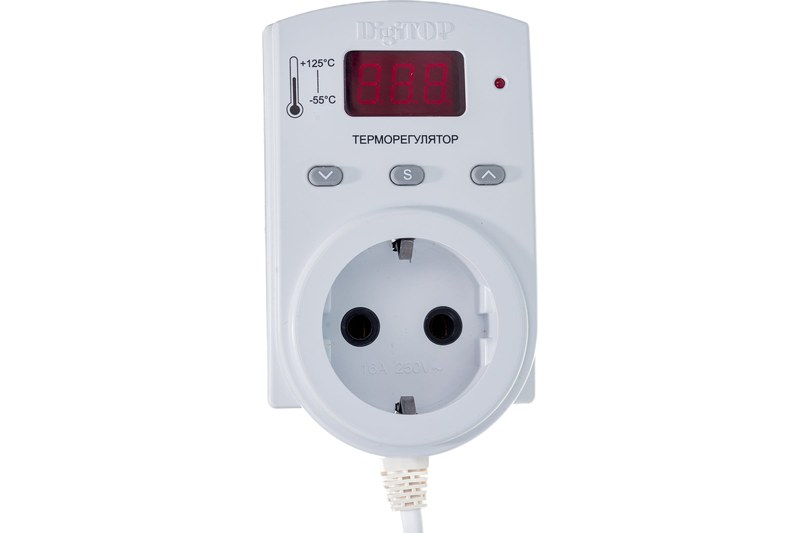

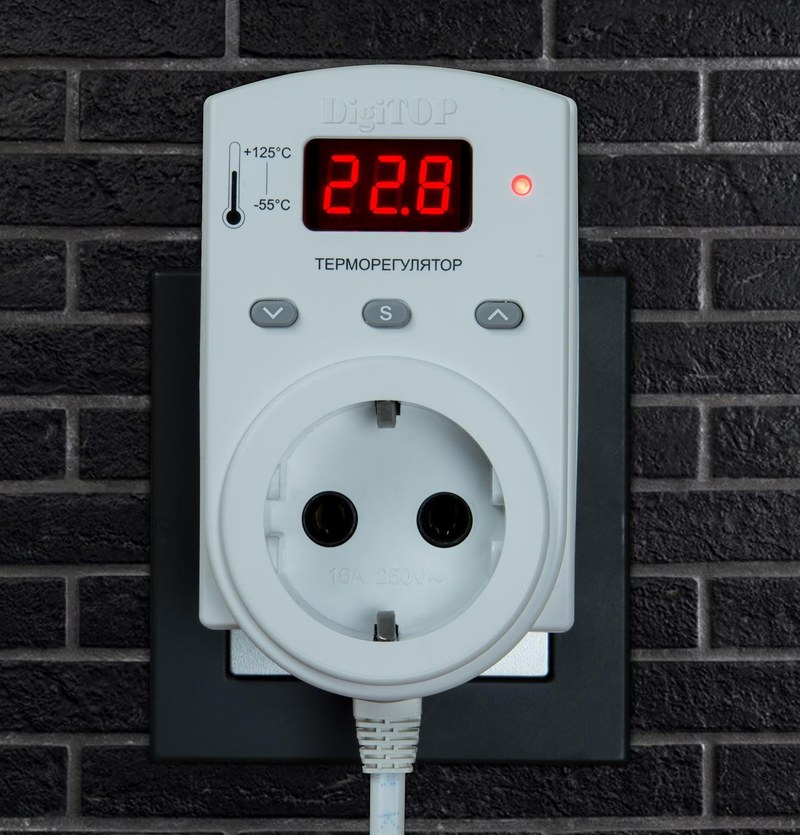

DigiTOP ТР-1 представляет собой автономный регулятор, для применения которого не требуется отдельный электрический шкаф или монтаж на DIN-рейку. Корпус непосредственно вставляется в стационарную сетевую розетку, а электроприбор подключается уже к выходу терморегулятора. На лицевой части расположен цифровой LED-индикатор. Он отображает измеренное значение температуры и используется при программировании рабочих параметров. Кнопочное управление позволяет устанавливать температурную точку, величину гистерезиса, рабочий алгоритм и яркость дисплея. В качестве измерительного элемента применяется DS18B20. Это цифровой датчик, поэтому передача температурных данных выполняется уже в цифровой форме, что уменьшает влияние ряда погрешностей, характерных для простых аналоговых измерительных цепей.
Принцип работы
После подключения DigiTOP ТР-1 к сети микроконтроллер начинает получать данные от датчика DS18B20 и сравнивать фактическую температуру с установленным пользователем значением. В режиме нагрева задача автоматики состоит в том, чтобы не допустить снижения температуры ниже заданного диапазона. Если объект охлаждается до порогового уровня, выходное реле замыкает цепь, и к подключенному нагревателю подается питание. Температура начинает повышаться. Когда она достигает требуемого значения с учетом запрограммированного гистерезиса, микроконтроллер отключает реле. Нагрев прекращается до следующего снижения температуры.
Области применения
DigiTOP ТР-1 может применяться для автоматизации различных температурных процессов:
- электрические конвекторы,
- масляные обогреватели,
- тепловые пушки,
- вентиляторы,
- небольшие системы охлаждения,
- поддержание температуры технических помещений,
- обогрев складских зон,
- теплицы и хозяйственные помещения,
- термошкафы,
- системы противозамерзания,
- нагревательные маты,
- электрические ТЭНы подходящей мощности,
- локальные холодильные системы,
- лабораторные и вспомогательные установки.
Компания «Олниса» осуществляет поставку терморегуляторов DigiTOP ТР-1 для бытовых, инженерных и технологических систем. При оформлении заказа доступны технические консультации по рабочему температурному диапазону, допустимой мощности нагрузки, режиму нагрева или охлаждения и особенностям применения выносного датчика. Компания оперативно обрабатывает заявки и организует доставку оборудования по всей стране.
Преимущества
Практические достоинства DigiTOP ТР-1:
- отсутствие необходимости собирать отдельный щит управления,
- быстрое подключение нагрузки через встроенную розетку,
- возможность управления как нагревом, так и охлаждением,
- широкий диапазон контролируемых температур,
- гибкая настройка зоны переключения,
- цифровое измерение температуры,
- сохранение параметров после отключения электричества,
- наглядное отображение текущего значения на дисплее,
- возможность ручного управления выходом,
- диагностика неисправности температурного датчика,
- минимальные требования к повседневному обслуживанию,
- удобное изменение настроек непосредственно с передней панели,
- универсальность для разных типов температурных процессов,
- компактность готового решения.
Таким образом, DigiTOP ТР-1 — одноканальный цифровой терморегулятор с диапазоном контроля от −55 до +125 °C и возможностью управления активной нагрузкой до 16 А. Модель работает с выносным цифровым датчиком DS18B20 и позволяет самостоятельно задавать температуру, гистерезис и направление регулирования.
