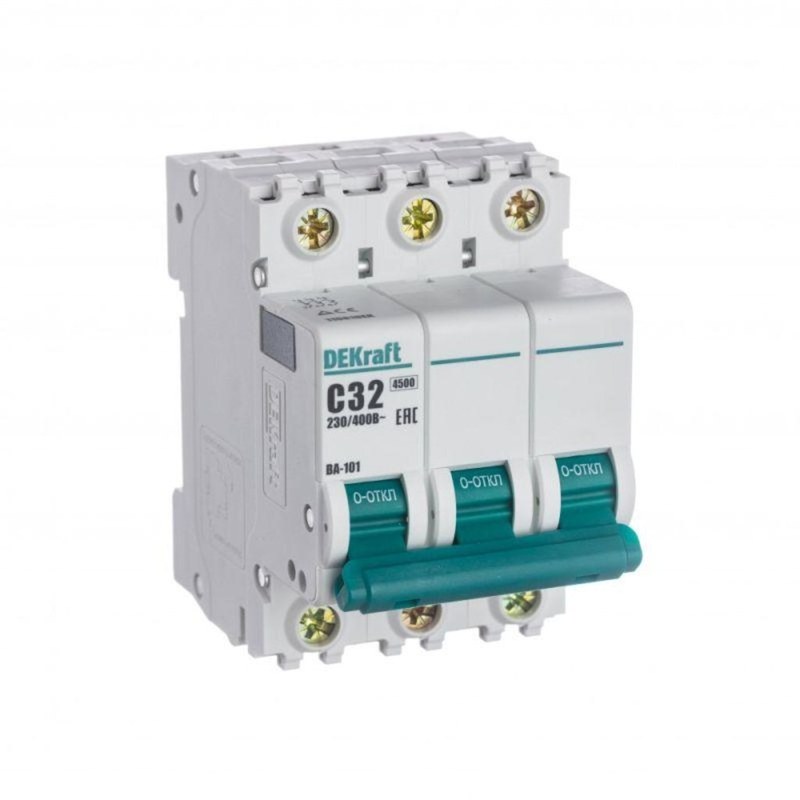

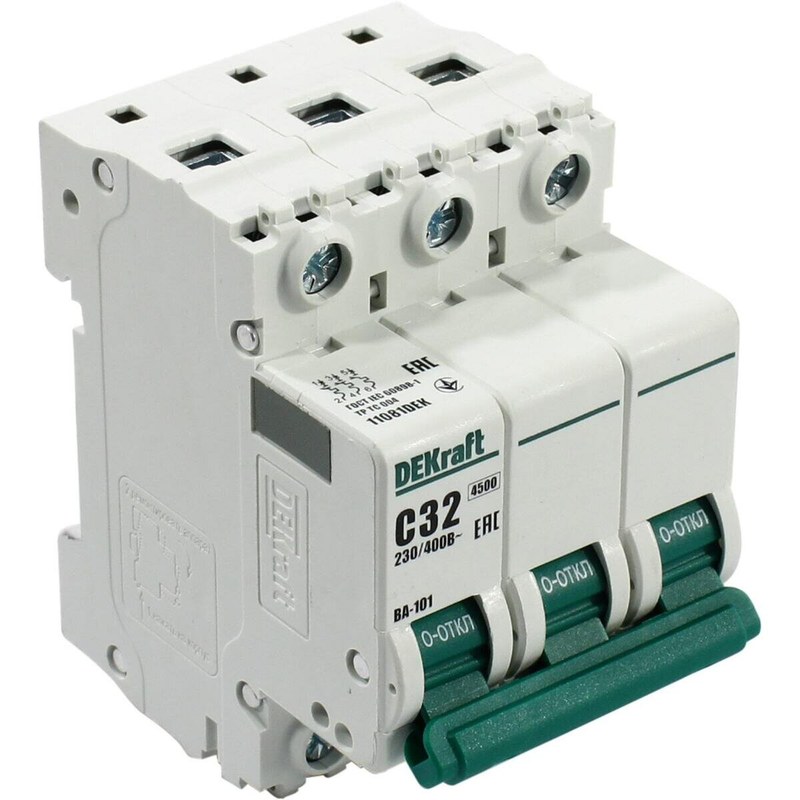

DEKraft ВА-101 11081DEK — трехполюсный автоматический выключатель 32 А для защиты электрических линий

DEKraft ВА-101 11081DEK — трехполюсный модульный автоматический выключатель, предназначенный для прекращения питания электрической линии при возникновении недопустимого сверхтока. Аппарат объединяет защиту от двух принципиально разных аварийных процессов: продолжительной перегрузки и короткого замыкания. Такая функциональность позволяет использовать один модульный прибор для контроля состояния сразу трех проводников трехфазной цепи.

Технические характеристики

Ключевые параметры DEKraft 11081DEK:

• производитель — DEKraft,
• тип оборудования — модульный автоматический выключатель,
• исполнение корпуса — модульное,
• ручное управление — общим рычажным механизмом,
• тепловая защита — предусмотрена,
• электромагнитное мгновенное расцепление — предусмотрено,
• система гашения электрической дуги — предусмотрена,
• усиление корпуса — пять монолитных заклепок,
• лицевая поверхность — сплошного типа,
• боковые каналы отвода тепла — предусмотрены,
• установка дополнительных принадлежностей — возможна с левой стороны,
• совместимость с корпусами DEKraft — предусмотрена,
• совместимость с корпусами Systeme Electric — предусмотрена.

Особенности конструкции

Внутреннее устройство DEKraft ВА-101 11081DEK рассчитано на одновременное обслуживание трех токовых трактов. В каждом полюсе присутствует собственная контактная система и элементы, реагирующие на аварийные токи, однако исполнительный механизм объединяет полюса в единый коммутационный аппарат. Такое решение особенно важно в трехфазных установках. При необходимости отключения автомат разрывает сразу три цепи, не оставляя отдельную фазу подключенной из-за независимого положения рычагов. Механическая прочность корпуса повышена пятью монолитными заклепками. Они фиксируют составные части оболочки и уменьшают вероятность смещения внутренних элементов при эксплуатационных нагрузках. Для модульного оборудования такая жесткость имеет значение не только при монтаже, но и при воздействии электродинамических сил, возникающих во время аварийного тока.

Принцип работы

В нормальном режиме силовые контакты DEKraft ВА-101 11081DEK замкнуты, и ток трехфазной линии свободно проходит через выключатель к нагрузке. При значениях, соответствующих рабочему режиму, защитные элементы не инициируют расцепление. Иная ситуация возникает при перегрузке. Она может быть связана с чрезмерным количеством подключенных потребителей, затрудненным режимом работы оборудования, повышенной механической нагрузкой электропривода или другой причиной, вызывающей длительное превышение допустимого тока. На такую неисправность реагирует тепловой механизм. Его чувствительный элемент нагревается пропорционально протекающему току. При сохранении перегрузки температура увеличивается, элемент постепенно деформируется и передает воздействие на механизм свободного расцепления.

Области применения

Исполнение DEKraft ВА-101 11081DEK подходит для различных объектов и схем электроснабжения:

• трехфазные групповые линии,
• распределительные щиты зданий,
• локальные силовые панели,
• вводы отдельных электрических потребителей,
• насосные установки соответствующей мощности,
• вентиляционное оборудование,
• небольшие электроприводы,
• коммерческие электроустановки,
• административные здания,
• вспомогательные производственные сети,
• шкафы инженерных систем,
• цепи технологического оборудования,
• низковольтные комплектные устройства,
• распределение электропитания между отдельными участками объекта.

Компания «Олниса» осуществляет поставку автоматических выключателей DEKraft ВА-101 с референсом 11081DEK для комплектования новых и модернизируемых распределительных систем. При подготовке заказа можно уточнить полюсность, требуемый номинальный ток, тип времятоковой характеристики и соответствие отключающей способности расчетным параметрам сети. Заявки обрабатываются оперативно, поставка оборудования организуется по всей стране.

Преимущества

Эксплуатационные достоинства DEKraft ВА-101 11081DEK:

• единое отключение трех фаз при срабатывании защиты,
• совмещение двух принципов обнаружения опасного сверхтока,
• компактное размещение внутри модульного распределительного устройства,
• удобное ручное управление всей трехполюсной системой,
• механически усиленная конструкция корпуса,
• эффективное локальное гашение дуги при аварийном размыкании,
• возможность дополнения выключателя совместимыми аксессуарами,
• удобство построения типовых трехфазных распределительных схем,
• минимальная потребность в эксплуатационном обслуживании,
• простая визуальная оценка положения коммутационного механизма,
• возможность использования при модернизации существующего щита,
• совместимость с распространенными корпусными решениями производителя,
• предсказуемое защитное поведение в соответствии с характеристикой C,
• универсальность для широкого круга стандартных силовых линий.

Таким образом, DEKraft ВА-101 11081DEK представляет собой трехполюсный автоматический выключатель на 32 А с характеристикой C и отключающей способностью 4,5 кА. Его назначение заключается в контролируемом разрыве электрической цепи как при постепенно развивающейся токовой перегрузке, так и при быстром аварийном процессе короткого замыкания. Работа теплового и электромагнитного механизмов позволяет по-разному реагировать на характер сверхтока. Первый защищает линию при продолжительном превышении нагрузки, второй обеспечивает быстрое расцепление при резком увеличении тока. Одновременное отключение трех полюсов делает аппарат подходящим для трехфазных распределительных систем.
