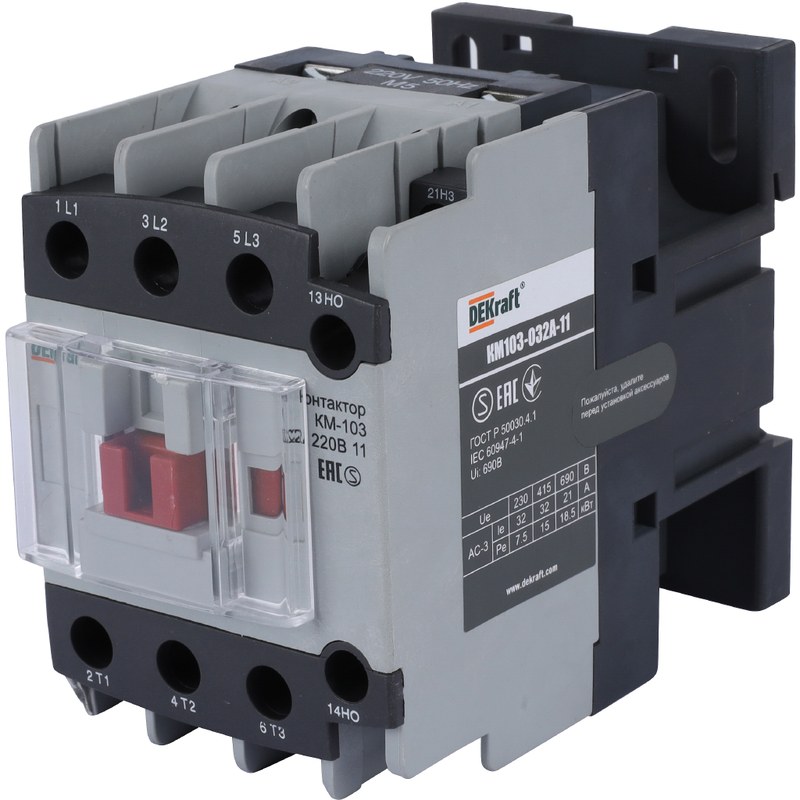

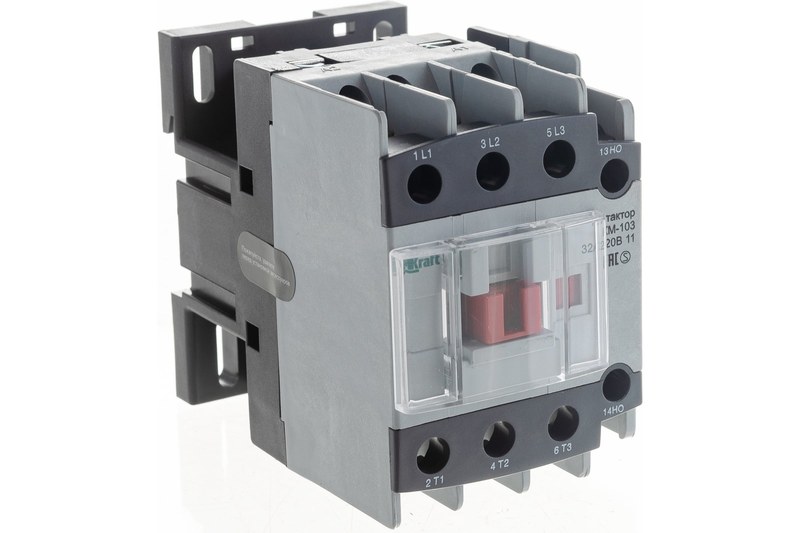

Контактор DEKraft КМ-103 32 А 22123DEK — коммутация электродвигателей до 15 кВт

DEKraft КМ103-032A-220B-11, артикул 22123DEK — электромагнитный контактор для дистанционного переключения трехфазных силовых цепей. Аппарат применяется там, где нагрузку необходимо включать и отключать не непосредственно силовым выключателем, а по управляющей команде от кнопочного поста, реле, контроллера либо автоматизированной системы.

Технические характеристики

Основные параметры DEKraft КМ-103 32 А 22123DEK:

• бренд — DEKraft,
• категория — электромагнитный контактор,
• серия — КМ-103,
• модель — КМ103-032A-220B-11,
• артикул — 22123DEK,
• число главных полюсов — 3,
• степень защиты корпуса — IP20,
• способ монтажа — стандартная DIN-рейка,
• стандарт исполнения — ГОСТ IEC 60947-4-1.

Особенности конструкции

DEKraft КМ-103 32 А построен вокруг электромагнитного привода, который преобразует сравнительно маломощный сигнал цепи управления в механическое перемещение трех силовых контактов. Благодаря этому включение двигателя или другой нагрузки не требует пропускать полный рабочий ток через кнопки, реле управления или выход контроллера. Три главных полюса работают синхронно. После срабатывания катушки они одновременно замыкают фазные проводники, а при снятии управляющего напряжения разрывают их. Такое построение соответствует типовой схеме питания трехфазного асинхронного двигателя. Контактор имеет собственную пару вспомогательных контактов 1НО+1НЗ. Нормально открытый элемент удобно использовать в цепи удержания после кратковременного нажатия кнопки «Пуск». Нормально закрытый может выполнять функцию электрической блокировки, например не допуская одновременного включения двух контакторов в реверсивном пускателе.

Принцип работы

В исходном состоянии катушка DEKraft КМ103-032A-220B-11 22123DEK обесточена. Возвратный механизм удерживает подвижную часть магнитной системы в положении, при котором основные силовые контакты разомкнуты. Когда на управляющие выводы подается 220 В AC, в обмотке возникает переменный ток. Он создает магнитный поток в сердечнике, который притягивает подвижную часть магнитопровода. Механическое перемещение передается главной контактной системе. Три полюса замыкаются практически одновременно, после чего напряжение поступает от питающей линии к подключенному оборудованию.

Области применения

DEKraft КМ-103 32 А 22123DEK подходит для построения различных силовых и автоматизированных систем:

• трехфазные асинхронные электродвигатели,
• насосные станции,
• компрессорные агрегаты,
• вентиляционные установки,
• конвейерные линии,
• станочное оборудование,
• системы водоснабжения,
• тепловые пункты,
• холодильные установки,
• шкафы управления инженерными системами,
• промышленная автоматика,
• реверсивные электроприводы,
• дистанционная коммутация силовых цепей,
• технологическое оборудование производственных предприятий.

Компания «Олниса» осуществляет поставку контакторов DEKraft КМ-103 32 А с артикулом 22123DEK для промышленной автоматики, электроприводов и распределительного оборудования. При оформлении заказа доступны консультации по напряжению катушки, категории применения, мощности подключаемого двигателя и совместимости с тепловой защитой. Компания оперативно обрабатывает заявки и организует доставку оборудования по всей стране.

Преимущества

К эксплуатационным достоинствам DEKraft КМ-103 32 А относятся:

• удобное дистанционное управление трехфазной нагрузкой,
• возможность частых коммутаций без ручного переключения силовой цепи,
• готовность к работе с промышленными асинхронными двигателями,
• наличие двух встроенных вспомогательных контактов,
• простое построение схемы самоподхвата,
• удобство организации электрической взаимной блокировки,
• компактное размещение внутри шкафа управления,
• совместимость с типовой DIN-компоновкой,
• возможность объединения с аппаратами моторной защиты,
• понятная электромеханическая логика работы,
• пригодность для автоматизированного запуска оборудования,
• удобство обслуживания силовой схемы,
• универсальность для различных типов производственных нагрузок,
• минимальная потребность в регулярном эксплуатационном вмешательстве.

Таким образом, DEKraft КМ103-032A-220B-11 22123DEK — трехполюсный электромагнитный контактор, рассчитанный на рабочий ток 32 А в категории AC-3 и управление от катушки 220 В переменного тока. При напряжении 380/400 В аппарат позволяет коммутировать асинхронный двигатель мощностью до 15 кВт.
