SFP-модуль Eltex FH-S3112CDL2 — оптическая передача 1,25 Гбит/с на расстояние до 2 км

Eltex FH-S3112CDL2 — компактный оптический трансивер форм-фактора SFP, предназначенный для организации гигабитных каналов связи между коммутаторами, маршрутизаторами, серверным оборудованием и другими сетевыми устройствами с совместимыми оптическими интерфейсами.

Технические характеристики

Основные параметры Eltex FH-S3112CDL2:

• бренд поставляемого решения — Eltex,
• категория — оптический SFP-трансивер,
• артикул — FH-S3112CDL2,
• форм-фактор — SFP,
• скорость Gigabit Ethernet — 1,25 Гбит/с,
• скорость Fibre Channel — 1,0625 Гбит/с,
• тип оптической линии — двухволоконная,
• тип волокна — многомодовое MMF,
• напряжение питания — 3,3 В,
• рабочий диапазон питания — 3,1–3,5 В,
• максимальный ток потребления — около 220 мА,
• поддержка контроля потери оптического сигнала LOS — предусмотрена,
• поддержка функции Tx Disable — предусмотрена,
• рабочая температура стандартного исполнения — от 0 до +70 °C,
• температура хранения — от −40 до +85 °C.

Особенности конструкции

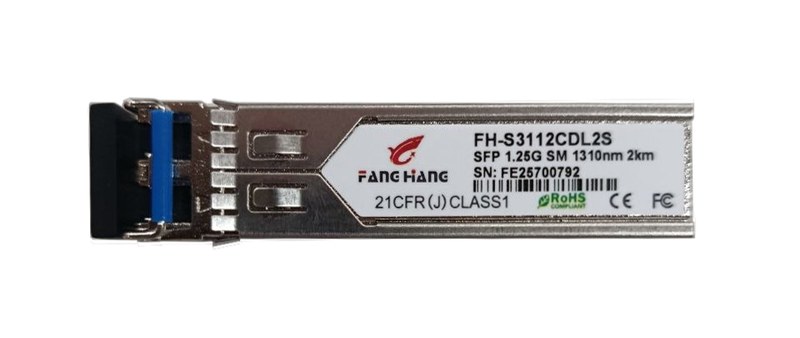

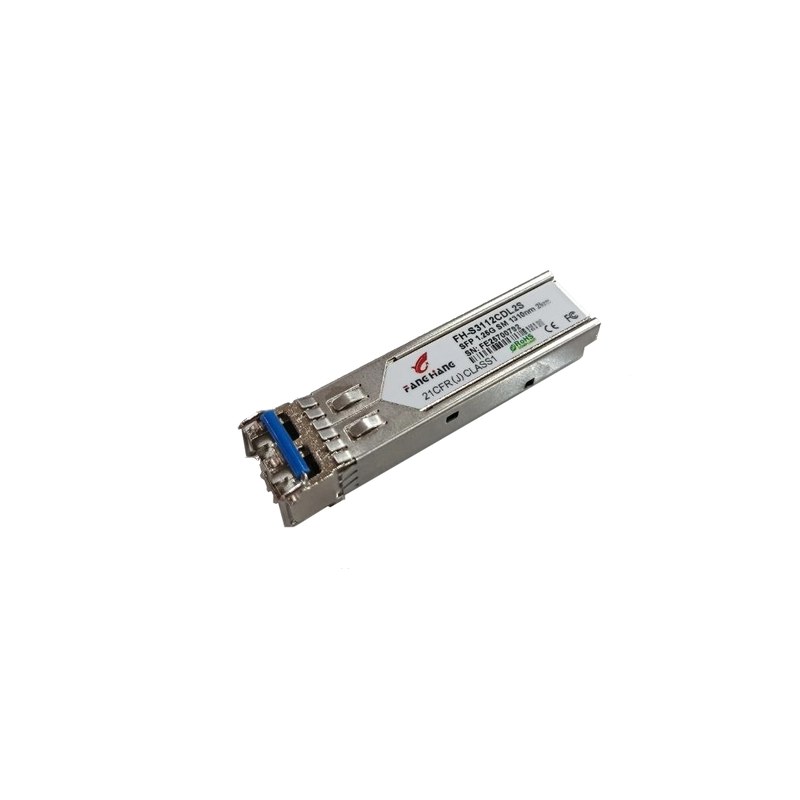

FH-S3112CDL2 выполнен в стандартизированном металлическом корпусе SFP. Такой формат позволяет устанавливать оптический интерфейс непосредственно в порт активного сетевого оборудования без применения отдельного медиаконвертера. Оптическая часть содержит FP-лазер, формирующий сигнал в диапазоне около 1310 нм, и PIN-фотодиод, принимающий входящий световой поток. Приемник дополнен трансимпедансным усилителем, преобразующим небольшой ток фотодиода в электрический сигнал, пригодный для последующей обработки сетевым устройством. Для передачи и приема применяются отдельные волокна. Дуплексный LC-интерфейс физически объединяет два компактных оптических разъема в одном подключении, что упрощает организацию коммутации на оптической панели.

Принцип работы

После установки Eltex FH-S3112CDL2 в SFP-слот сетевое устройство подает на трансивер питание 3,3 В и высокоскоростной электрический поток данных. Передающая часть преобразует электрическую последовательность в управляющий сигнал для FP-лазера. Излучатель формирует модулированный световой поток, соответствующий поступающим цифровым данным. Оптический сигнал выводится через один канал дуплексного LC-разъема и поступает в многомодовое волокно. При правильно построенной линии информация может передаваться на расстояние до 2 км. На противоположной стороне второй трансивер принимает излучение. PIN-фотодиод преобразует световые импульсы в электрический ток, после чего усилительная схема формирует дифференциальный сигнал для входного интерфейса сетевого оборудования.

Области применения

Eltex FH-S3112CDL2 может использоваться в следующих сетевых конфигурациях:

• соединение Ethernet-коммутаторов,
• гигабитные магистрали локальных сетей,
• операторские узлы связи,
• корпоративные сети,
• серверные помещения,
• соединение распределительных шкафов,
• оптические линии внутри крупных объектов,
• подключение маршрутизаторов,
• интерфейсы серверного оборудования,
• системы видеонаблюдения с оптической магистралью,
• технологические Ethernet-сети,
• волоконно-оптические участки промышленной инфраструктуры,
• Fibre Channel совместимых параметров,
• замена медных межузловых линий оптическими соединениями.

Компания «Олниса» осуществляет поставку SFP-модулей Eltex FH-S3112CDL2 для корпоративных, операторских и промышленных сетей. При оформлении заказа доступны технические консультации по типу волокна, дальности линии, оптическому бюджету и совместимости трансивера с конкретным сетевым оборудованием. Компания оперативно обрабатывает заявки и организует доставку продукции по всей стране.

Преимущества

К эксплуатационным достоинствам Eltex FH-S3112CDL2 относятся:

• компактное исполнение для стандартного SFP-слота,
• возможность передачи гигабитного трафика по оптической линии,
• электрическая развязка между удаленными сетевыми узлами,
• устойчивость оптоволокна к электромагнитным помехам,
• удобство построения протяженных соединений внутри объекта,
• поддержка цифрового контроля рабочих параметров,
• простая замена трансивера при сервисном обслуживании,
• использование распространенного дуплексного разъема LC,
• совместимость со стандартизированной SFP-архитектурой,
• возможность удаленного контроля уровня принимаемого сигнала,
• малые габариты относительно пропускной способности канала,
• удобство масштабирования оптической инфраструктуры,
• пригодность для круглосуточных сетевых систем,
• универсальность для различных гигабитных коммуникационных задач.

Таким образом, Eltex FH-S3112CDL2 — двухволоконный SFP-трансивер со скоростью 1,25 Гбит/с, длиной волны 1310 нм и рабочей дальностью до 2 км по многомодовому волокну. Дуплексный LC-интерфейс обеспечивает раздельные каналы приема и передачи, а стандартный SFP-формат позволяет устанавливать модуль непосредственно в совместимое активное оборудование.
