Автоматический выключатель DEKraft ВА-201 63 А 3P 13007DEK — трехфазная защита с отключающей способностью 10 кА

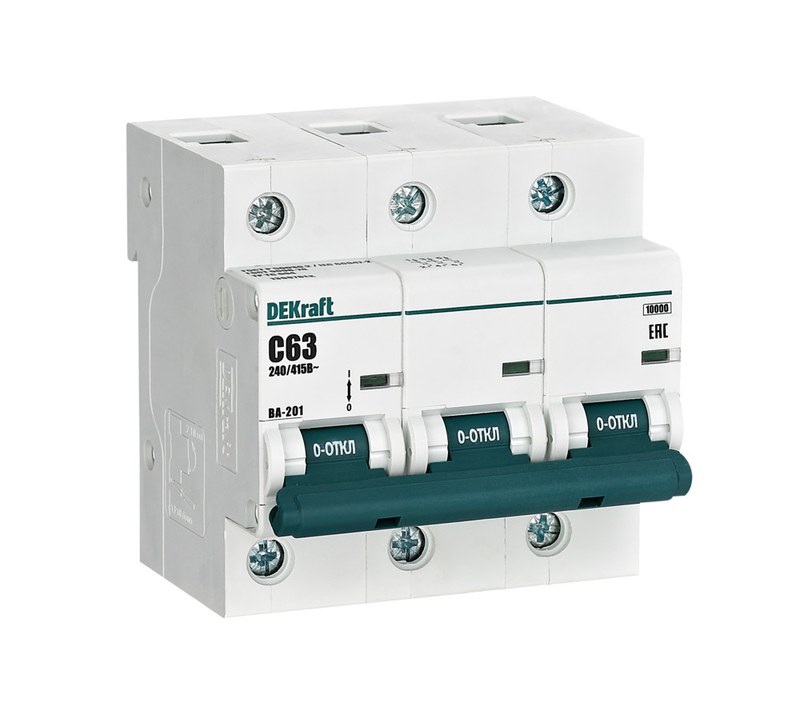

DEKraft ВА-201 3P 63 А C 10 кА, артикул 13007DEK — трехполюсный модульный автоматический выключатель, предназначенный для защиты электрических линий от перегрузок и коротких замыканий. Аппарат применяется в трехфазных распределительных сетях жилых, коммерческих, инфраструктурных и производственных объектов, где требуется одновременно контролировать три фазных проводника.

Технические характеристики

Основные параметры DEKraft ВА-201 13007DEK:

• бренд — DEKraft,
• категория — модульный автоматический выключатель,
• серия — ВА-201 10 кА,
• артикул — 13007DEK,
• количество полюсов — 3P,
• номинальный ток — 63 А,
• времятоковая характеристика — C,
• номинальная отключающая способность — 10 кА,
• назначение — защита от перегрузки и короткого замыкания,
• исполнение — модульное,
• ширина одного полюса — 27 мм,
• тип управления — общий ручной рычаг,
• тепловой расцепитель — предусмотрен,
• электромагнитный расцепитель — предусмотрен,
• индикатор положения контактов — предусмотрен,
• лицевая панель — монолитная,
• монтажная защёлка — двухпозиционная,
• установка — на DIN-рейку,
• возможность применения в трехфазных сетях — предусмотрена,
• совместимость с корпусами DEKraft — предусмотрена,
• совместимость с оболочками Systeme Electric — предусмотрена.

Особенности конструкции

DEKraft ВА-201 13007DEK имеет трехполюсное исполнение с механически связанными контактными группами. Все три фазы включаются и отключаются общим рычагом, поэтому оператор управляет трехфазной линией как единым электрическим контуром. Одной из характерных особенностей серии является увеличенная ширина полюса — 27 мм. Такая компоновка дает больше внутреннего пространства для токоведущих и дугогасительных компонентов, что особенно важно для аппарата с номинальным током 63 А и отключающей способностью 10 кА. Монолитная лицевая панель закрывает внутренний механизм и уменьшает вероятность случайного доступа к рабочим элементам после монтажа выключателя в распределительный щит.

Принцип работы

В нормальном режиме через три полюса DEKraft ВА-201 13007DEK проходит рабочий ток защищаемой линии. Пока его значение соответствует допустимому режиму, контактная система остается замкнутой. При относительно небольшом, но продолжительном превышении номинального тока начинает работать тепловой расцепитель. Повышенный ток нагревает чувствительный биметаллический элемент. По мере роста температуры он деформируется и постепенно воздействует на механизм свободного расцепления. Такой принцип обеспечивает зависимость времени отключения от величины перегрузки. Небольшое кратковременное превышение не приводит к немедленному разрыву цепи, тогда как устойчивый опасный режим вызывает отключение.

Области применения

DEKraft ВА-201 3P 63 А 13007DEK может использоваться в различных электрических системах:

• трехфазные вводные линии,
• распределительные щиты,
• вводно-распределительные устройства,
• силовые групповые цепи,
• коммерческие здания,
• производственные помещения,
• инженерные системы сооружений,
• насосные установки,
• вентиляционное оборудование,
• небольшие производственные линии,
• электроснабжение отдельных участков предприятия,
• шкафы технологического оборудования,
• вспомогательные трехфазные нагрузки,
• низковольтные комплектные устройства.

Компания «Олниса» осуществляет поставку автоматических выключателей DEKraft ВА-201 3P 63 А с артикулом 13007DEK для распределительных и промышленных электроустановок. При оформлении заказа доступны консультации по номинальному току, характеристике срабатывания, отключающей способности и соответствию аппарата параметрам конкретной сети. Компания оперативно обрабатывает заявки и организует доставку оборудования по всей стране.

Преимущества

Практические достоинства DEKraft ВА-201 13007DEK:

• одновременное управление тремя фазами,
• надежная защита линии при двух основных видах сверхтока,
• повышенная коммутационная способность для модульного аппарата,
• устойчивость к умеренным пусковым токам,
• наглядный контроль реального положения контактов,
• удобство монтажа благодаря двухпозиционной защёлке,
• прочная закрытая лицевая часть,
• возможность применения в ответственных распределительных цепях,
• простая интеграция в стандартный электрический щит,
• удобство обслуживания и замены,
• предсказуемое защитное поведение,
• минимальная потребность в текущем обслуживании,
• совместимость с распространенными щитовыми корпусами,
• универсальность для различных трехфазных потребителей.

Таким образом, DEKraft ВА-201 3P 63 А C 10 кА 13007DEK — трехполюсный модульный автоматический выключатель для защиты силовых и распределительных линий от перегрузки и короткого замыкания. Номинал 63 А делает модель подходящей для достаточно нагруженных трехфазных цепей, а отключающая способность 10 кА позволяет использовать аппарат в сетях с повышенными требованиями к коммутационной стойкости.
