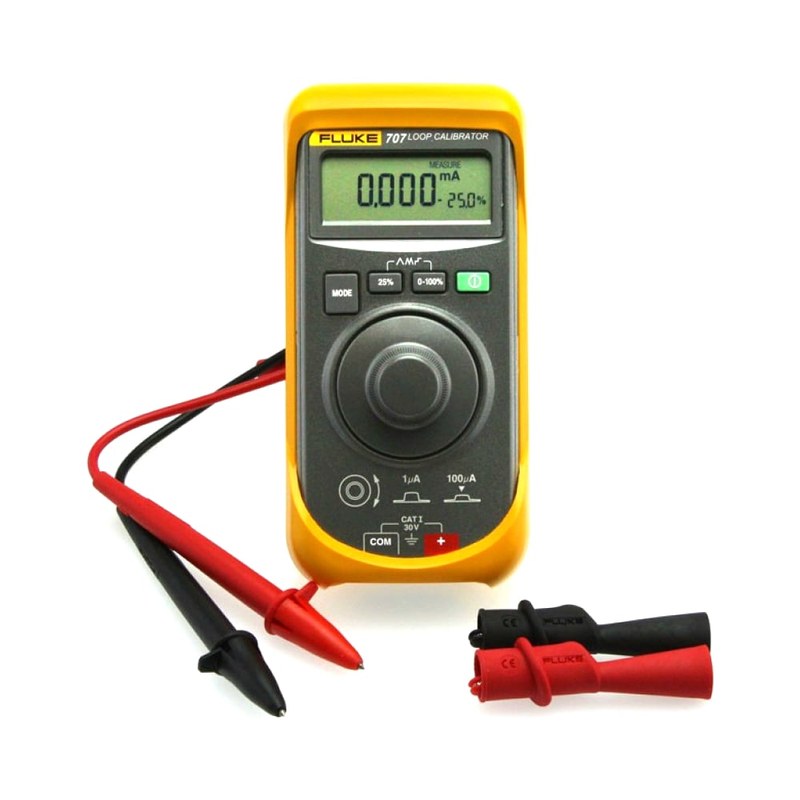

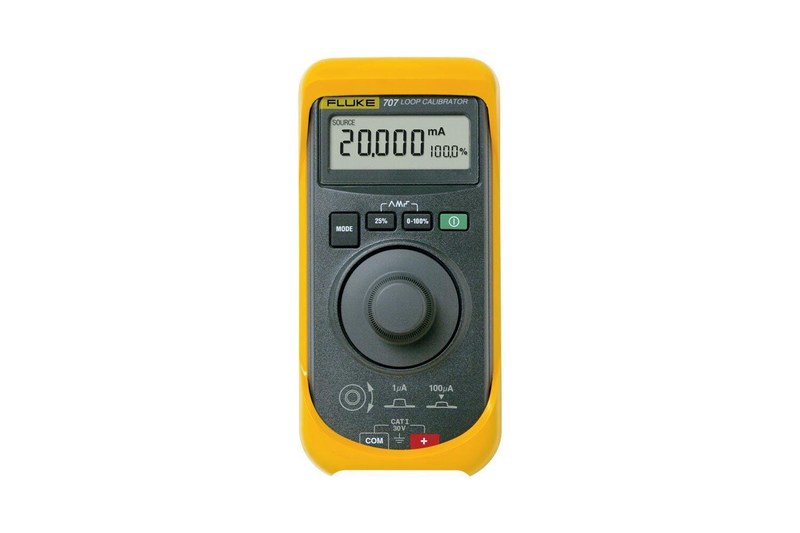

Калибратор токовой петли Fluke 707 1617262 — точная проверка сигналов 4–20 мА

Fluke 707 — портативный калибратор токовой петли, предназначенный для диагностики, настройки и проверки промышленных измерительных контуров с унифицированными сигналами 0–20 и 4–20 мА. Прибор применяется при обслуживании датчиков давления, температуры, расхода, уровня, преобразователей, контроллеров, регуляторов и других компонентов автоматизированных систем управления.

Технические характеристики

Основные параметры калибратора Fluke 707:

• бренд — Fluke,
• категория — калибратор токовой петли,
• модель — Fluke 707,
• Part # — 1617262,
• диапазон измерения постоянного тока — 0–24 мА,
• разрешение измерения тока — 0,001 мА,
• точность измерения тока — ±0,015% показания + 2 младших разряда,
• диапазон генерации тока — 0–20 мА или 4–20 мА,
• разрешение генерации — 1 мкА,
• точность генерации — ±0,015% показания + 2 младших разряда,
• диапазон имитации токового сигнала — 0–20 мА или 4–20 мА,
• шаг проверки диапазона — 25%,
• масса без защитного чехла — около 224 г,
• масса с чехлом — около 340 г.

Особенности конструкции

Fluke 707 выполнен в компактном переносном корпусе, рассчитанном на повседневную работу специалистов КИПиА. Небольшие размеры позволяют использовать прибор непосредственно у датчика, распределительной коробки, шкафа управления или исполнительного механизма без установки дополнительного настольного оборудования. Основным органом регулировки служит фирменная ручка Quick Click. Поворотом задается необходимое значение выходного тока, а нажатием выполняются дополнительные операции управления. Такая схема особенно удобна при работе одной рукой, когда второй специалист удерживает измерительные провода или обеспечивает доступ к клеммам оборудования. Крупный дисплей показывает значение сигнала одновременно в миллиамперах и процентах стандартного диапазона. Для контура 4–20 мА инженер сразу видит не только абсолютный ток, но и положение рабочей точки относительно шкалы технологического параметра.

Принцип работы

В режиме измерения Fluke 707 включается последовательно в токовую петлю и определяет фактический ток в диапазоне до 24 мА. Такой режим позволяет проверить выход промышленного преобразователя и сопоставить реальное значение с технологическим параметром. Например, для стандартной петли 4–20 мА ток 4 мА соответствует нижней границе шкалы, 12 мА — приблизительно середине, а 20 мА — верхнему пределу. Одновременная процентная индикация Fluke 707 позволяет выполнять такую проверку без дополнительных расчетов. В режиме Source калибратор самостоятельно генерирует заданный постоянный ток. Эта функция используется для проверки входных каналов ПЛК, регуляторов, индикаторов, регистраторов и других принимающих устройств. Инженер задает определенное значение тока и проверяет, правильно ли система интерпретирует соответствующий технологический сигнал.

Области применения

Fluke 707 применяется при решении различных задач промышленной метрологии и автоматизации:

• калибровка токовых контуров 4–20 мА,
• проверка преобразователей давления,
• обслуживание датчиков расхода,
• проверка уровнемеров,
• диагностика температурных преобразователей,
• тестирование аналоговых входов ПЛК,
• проверка промышленных регуляторов,
• диагностика исполнительных механизмов,
• настройка позиционеров клапанов,
• обслуживание HART-оборудования,
• поиск неисправностей в токовых петлях,
• контроль сигнальных кабельных линий,
• пусконаладочные работы систем автоматизации,
• регламентное обслуживание оборудования КИПиА.

Компания «Олниса» осуществляет поставку калибраторов токовой петли Fluke 707 Part #1617262 для служб КИПиА, промышленных предприятий и сервисных организаций. При оформлении заказа доступны технические консультации по функциям генерации и имитации сигнала, питанию петли, HART-совместимости и комплектации прибора. Компания оперативно обрабатывает заявки и организует доставку оборудования по всей стране.

Преимущества

Практические достоинства Fluke 707:

• удобство выполнения большинства операций одной рукой,
• высокая точность работы с унифицированными токовыми сигналами,
• наглядное отображение результата одновременно в мА и процентах,
• возможность проверки передающей и принимающей стороны петли,
• быстрое тестирование линейности измерительного канала,
• удобство диагностики двухпроводных преобразователей,
• снижение количества дополнительного оборудования при выездных работах,
• поддержка автоматических тестовых последовательностей,
• совместимость с распространенными HART-системами,
• компактность для полевого применения,
• простое управление без сложной структуры меню,
• удобная работа с регулирующими клапанами и позиционерами,
• защитное исполнение для промышленной эксплуатации,
• возможность замены батареи без нарушения калибровочной пломбы.

Таким образом, Fluke 707 Part #1617262 — специализированный калибратор для диагностики и обслуживания токовых контуров промышленной автоматизации. Он обеспечивает измерение тока до 24 мА, генерацию и имитацию сигналов 0–20 и 4–20 мА с разрешением 1 мкА, а также измерение постоянного напряжения до 28 В. Встроенное питание петли 24 В, режимы автоматического изменения сигнала, быстрые ступени по 25%, Span Check и поддержка HART делают Fluke 707 удобным инструментом для комплексной проверки измерительных и управляющих каналов.
