Контактор DEKraft КМ-103 18 А 22113DEK — управление электродвигателями и силовыми нагрузками

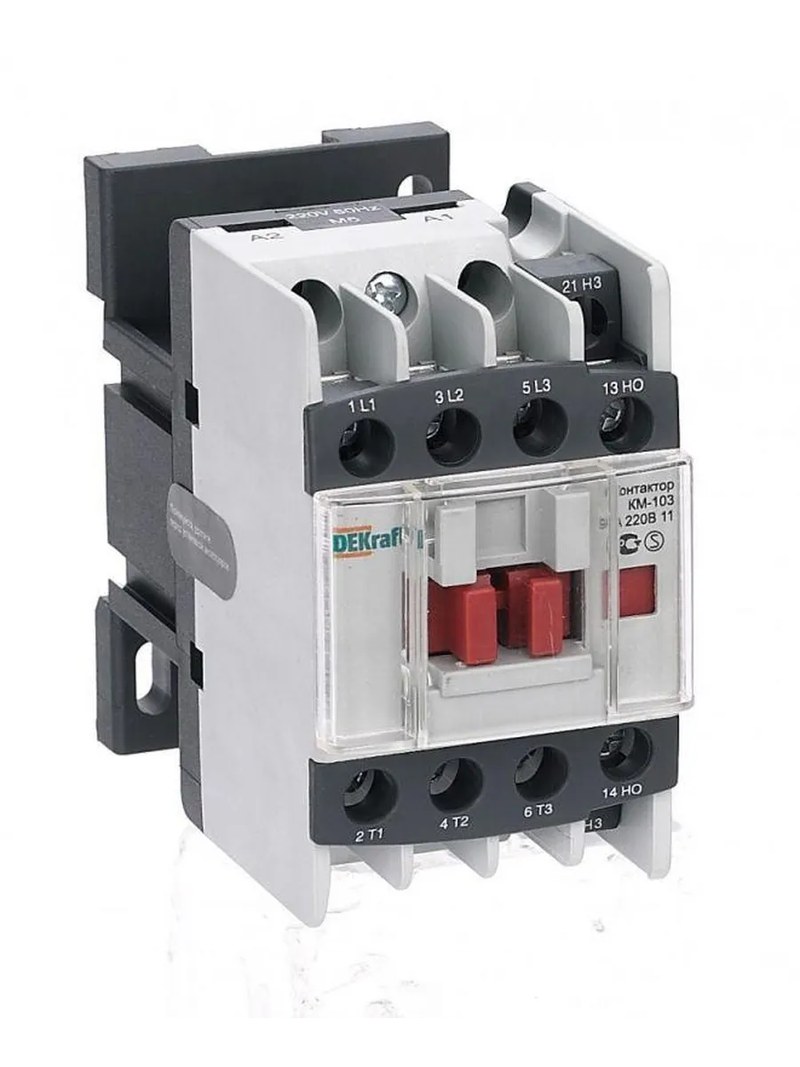

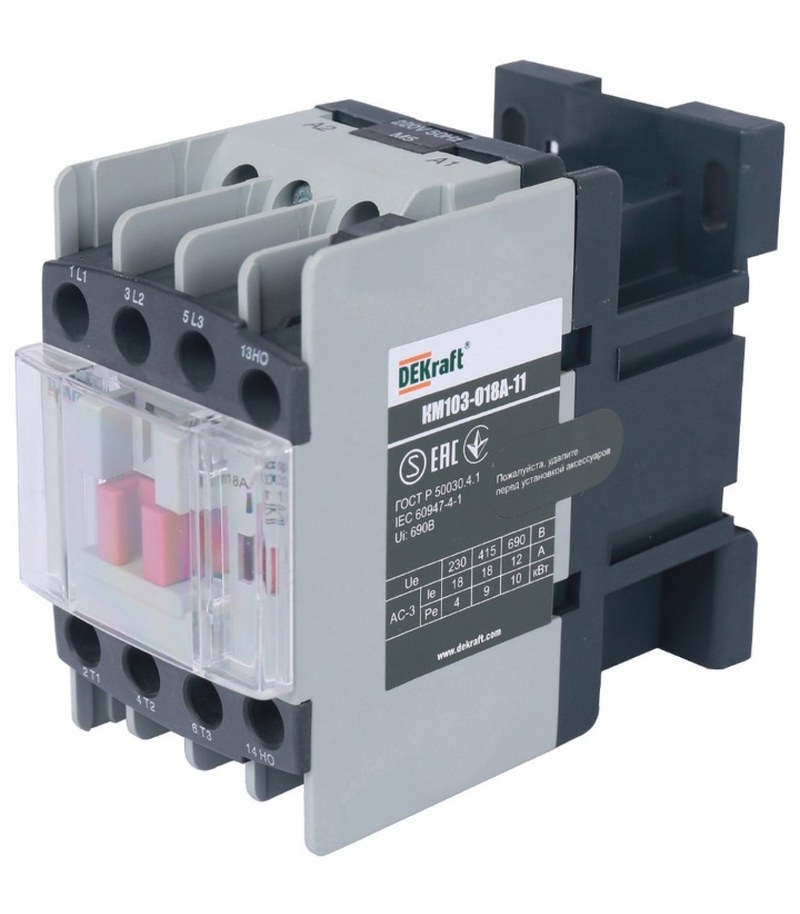

DEKraft КМ103-018A-220B-11, артикул 22113DEK — трехполюсный электромагнитный контактор, предназначенный для дистанционного включения и отключения силовых электрических цепей. Аппарат рассчитан прежде всего на коммутацию асинхронных двигателей с короткозамкнутым ротором, однако его конструкция позволяет использовать устройство и для управления другими типами нагрузки при соблюдении соответствующей категории применения.

Технические характеристики

Для исполнения DEKraft КМ-103 18 А с артикулом 22113DEK характерны следующие параметры:

• бренд — DEKraft,
• категория — электромагнитный силовой контактор,
• серия — КМ-103,
• модель — КМ103-018A-220B-11,
• артикул — 22113DEK,
• количество силовых полюсов — 3,
• степень защиты корпуса — IP20,
• монтаж — DIN-рейка 35 × 7,5 или 35 × 15 мм,
• стандарт — ГОСТ IEC 60947-4-1.

Особенности конструкции

Основная коммутационная часть DEKraft КМ-103 сформирована тремя силовыми полюсами, которые замыкаются одновременно при срабатывании электромагнитного привода. Такая схема соответствует задачам управления трехфазными нагрузками и обеспечивает синхронное подключение всех фаз двигателя. Внутри аппарата расположена катушка, неподвижный магнитопровод и подвижный сердечник, механически связанный с контактной системой. При подаче напряжения на катушку возникает магнитное поле, которое втягивает сердечник и переводит главные контакты в рабочее положение. Исполнение на 18 А уже с завода снабжено двумя вспомогательными контактами — одним нормально открытым и одним нормально закрытым. Они могут использоваться в цепях самоподхвата, электрической блокировки, индикации, сигнализации состояния либо передачи дискретного сигнала системе управления.

Принцип работы

Управление DEKraft КМ103-018A-220B-11 22113DEK основано на электромагнитном преобразовании управляющего сигнала в механическое перемещение контактной системы. Когда на выводы катушки подается напряжение 220 В AC, через ее обмотку начинает протекать ток. Возникающий магнитный поток создает усилие, которое перемещает сердечник в сторону неподвижной части магнитопровода. Вместе с сердечником изменяет положение и механически связанная контактная система. Три главных силовых контакта замыкаются, после чего энергия от питающей сети поступает к подключенной нагрузке. Если контактор используется для управления двигателем, на его обмотки одновременно подаются три фазы.

Области применения

DEKraft КМ-103 18 А 22113DEK может использоваться в различных системах силового управления:

• пуск асинхронных электродвигателей,
• насосные станции,
• вентиляционные установки,
• компрессорное оборудование,
• конвейерные механизмы,
• промышленные станки,
• системы отопления и кондиционирования,
• тепловые завесы,
• шкафы автоматизации,
• технологические линии,
• подъемное оборудование,
• системы дистанционной коммутации,
• осветительные цепи соответствующей категории,
• электромеханические установки производственного назначения.

Компания «Олниса» осуществляет поставку контакторов DEKraft КМ-103 18 А с артикулом 22113DEK для промышленной автоматики и распределительных систем. При подготовке заказа доступны консультации по напряжению катушки, категории применения, мощности электродвигателя и совместимости контактора с тепловыми реле и другими компонентами пусковой схемы. Заявки обрабатываются оперативно, доставка оборудования организуется по всей стране.

Преимущества

Практические достоинства DEKraft КМ-103 18 А:

• удобство дистанционного управления силовой нагрузкой,
• пригодность для многократных коммутационных циклов,
• возможность построения автоматизированных схем запуска,
• встроенные вспомогательные контакты без обязательной установки отдельной приставки,
• простая интеграция в стандартный электрический шкаф,
• совместимость с тепловыми реле соответствующего типоразмера,
• удобство формирования схем самоподхвата и блокировки,
• компактное размещение рядом с другой пускорегулирующей аппаратурой,
• стабильное механическое переключение трех силовых полюсов,
• понятная логика работы управляющей цепи,
• возможность применения в реверсивных и обычных пусковых схемах,
• минимальные требования к регулярному обслуживанию,
• универсальность для различных электромеханических нагрузок,
• практичность при сборке серийных шкафов управления.

Таким образом, DEKraft КМ103-018A-220B-11 22113DEK — трехполюсный электромагнитный контактор с рабочим током 18 А в категории AC-3 и катушкой управления 220 В переменного тока. При напряжении сети 380/400 В аппарат может использоваться для коммутации асинхронного двигателя мощностью до 7,5 кВт. Наличие встроенной пары вспомогательных контактов 1НО+1НЗ позволяет реализовывать цепи удержания, сигнализации и взаимной электрической блокировки без обязательного добавления отдельного контактного модуля. Стандартное DIN-крепление облегчает размещение аппарата в шкафах промышленной автоматики и распределительных устройствах.
