Независимый расцепитель DEKraft НД-101 220 В 18102DEK — дистанционное отключение автоматических выключателей

DEKraft НД-101 MX+OF 220 В, артикул 18102DEK — модульный независимый расцепитель, предназначенный для дистанционного отключения совместимых автоматических и дифференциальных выключателей. Аксессуар применяется в распределительных щитах и системах автоматизации, где отключающую команду необходимо передавать на защитный аппарат не вручную, а электрическим управляющим сигналом.

Технические характеристики

Основные параметры DEKraft НД-101 18102DEK:

• бренд — DEKraft,
• категория — независимый расцепитель с дополнительным контактом,
• серия — НД-101,
• обозначение — MX+OF,
• артикул — 18102DEK,
• номинальное управляющее напряжение — 220 В AC,
• диапазон напряжения срабатывания — 70–110% Un,
• назначение — дистанционное отключение защитного аппарата,
• дополнительный контакт — предусмотрен,
• ширина модуля — 18 мм,
• место установки — с левой стороны совместимого аппарата,
• принцип действия — электромагнитный,
• совместимость — ВА-101, ВА-103 NEW, ДИФ-101, ДИФ-101S, ДИФ-102, ДИФ-103 4,5 кА NEW,
• тип монтажа — совместно с модульным защитным аппаратом,
• использование в системах автоматизации — предусмотрено.

Особенности конструкции

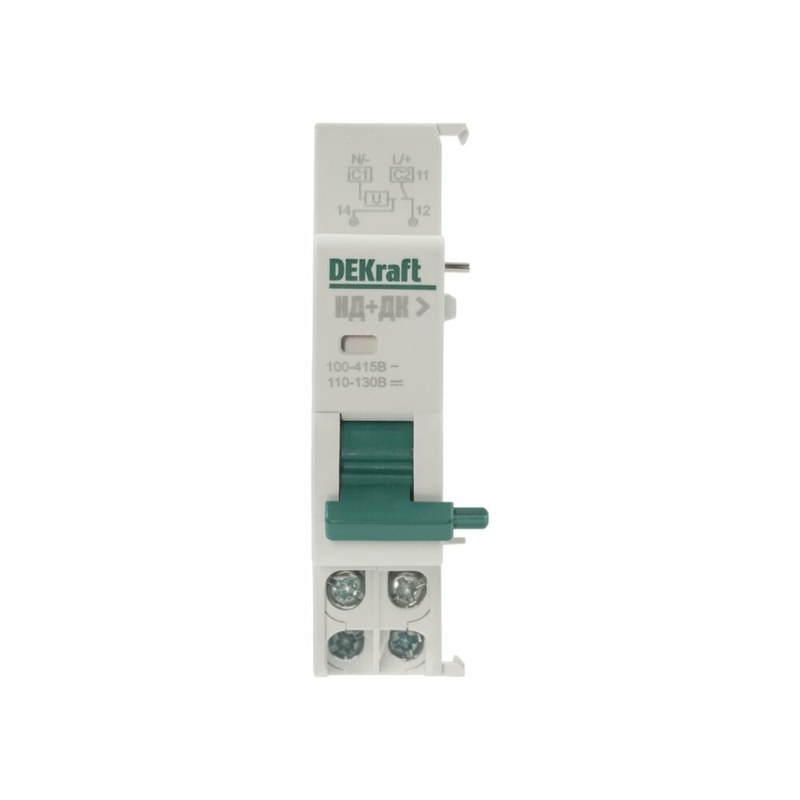

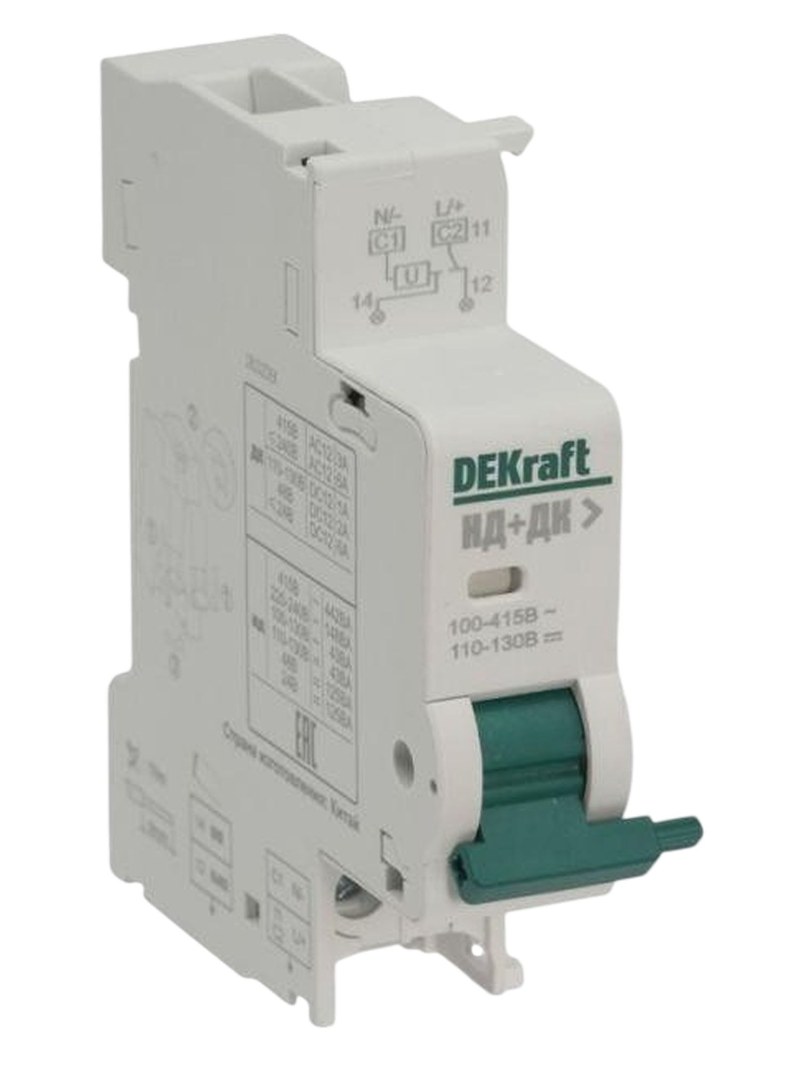

Конструктивно DEKraft НД-101 18102DEK представляет собой компактный электромеханический модуль шириной 18 мм. По габариту он сопоставим с однополюсным модульным автоматическим выключателем, поэтому его удобно размещать внутри стандартных распределительных щитов на общей DIN-рейке. Ключевой элемент устройства — электромагнитная система. После подачи управляющего напряжения она формирует механическое усилие, которое через внутренний рычаг передается механизму независимого расцепления установленного рядом аппарата. Соединение с автоматическим или дифференциальным выключателем выполняется механически. Расцепитель располагается с левой стороны аппарата, что необходимо учитывать при компоновке щита и резервировании места на DIN-рейке.

Принцип работы

В нормальном режиме расцепитель НД-101 не вмешивается в прохождение рабочего тока через автоматический выключатель. Он связан с основным устройством только механически и через собственную цепь управления. Когда на управляющие клеммы подается предусмотренное напряжение, ток проходит через катушку электромагнита. Созданное магнитное поле перемещает исполнительный элемент, который воздействует на рычаг механизма отключения. После этого защелка автоматического или дифференциального выключателя освобождается, его силовые контакты размыкаются, а защищаемая линия обесточивается.

Области применения

Независимый расцепитель DEKraft НД-101 применяется в различных электротехнических системах:

• распределительные щиты,
• системы аварийного отключения,
• пожарная автоматика,
• автоматическое снятие питания с оборудования,
• системы диспетчеризации,
• промышленные шкафы управления,
• электроснабжение коммерческих зданий,
• щитовая автоматика,
• системы вентиляции и дымоудаления,
• насосные станции,
• технологические установки,
• системы удаленного управления нагрузкой,
• схемы блокировки электрооборудования,
• комплектные низковольтные устройства.

Компания «Олниса» осуществляет поставку независимых расцепителей DEKraft НД-101 220 В с артикулом 18102DEK для распределительных щитов и систем автоматизации. При оформлении заказа доступны технические консультации по совместимости аксессуара с сериями автоматических и дифференциальных выключателей DEKraft, а также по напряжению управляющей цепи. Заявки оперативно обрабатываются, доставка оборудования организуется по всей стране.

Преимущества

Практические достоинства DEKraft НД-101 18102DEK:

• возможность дистанционного отключения электрической цепи,
• простая интеграция в модульное щитовое оборудование,
• механическое взаимодействие непосредственно с защитным аппаратом,
• наличие вспомогательного контакта для построения схем сигнализации,
• компактное размещение на DIN-рейке,
• удобство применения в автоматизированных системах,
• возможность формирования аварийного отключения без ручного доступа к щиту,
• совместимость с несколькими сериями защитных аппаратов DEKraft,
• надежный электромагнитный принцип действия,
• понятная логика включения в управляющую цепь,
• удобство применения в централизованных системах безопасности,
• минимальные требования к эксплуатационному обслуживанию,
• возможность построения комплексных схем блокировки,
• практичность при модернизации распределительных устройств.

Таким образом, DEKraft НД-101 MX+OF 220 В 18102DEK — модульный независимый расцепитель для дистанционного отключения совместимых автоматических и дифференциальных выключателей. Электромагнитный механизм реагирует на управляющее напряжение и механически переводит защитный аппарат в отключенное состояние. Ширина 18 мм, установка с левой стороны выключателя и совместимость с распространенными сериями ВА и ДИФ позволяют использовать НД-101 при проектировании компактных распределительных щитов и автоматизированных систем электроснабжения.
