Пропорциональный привод ESBE 93P 12550500 — контроль положения клапана с высокой точностью

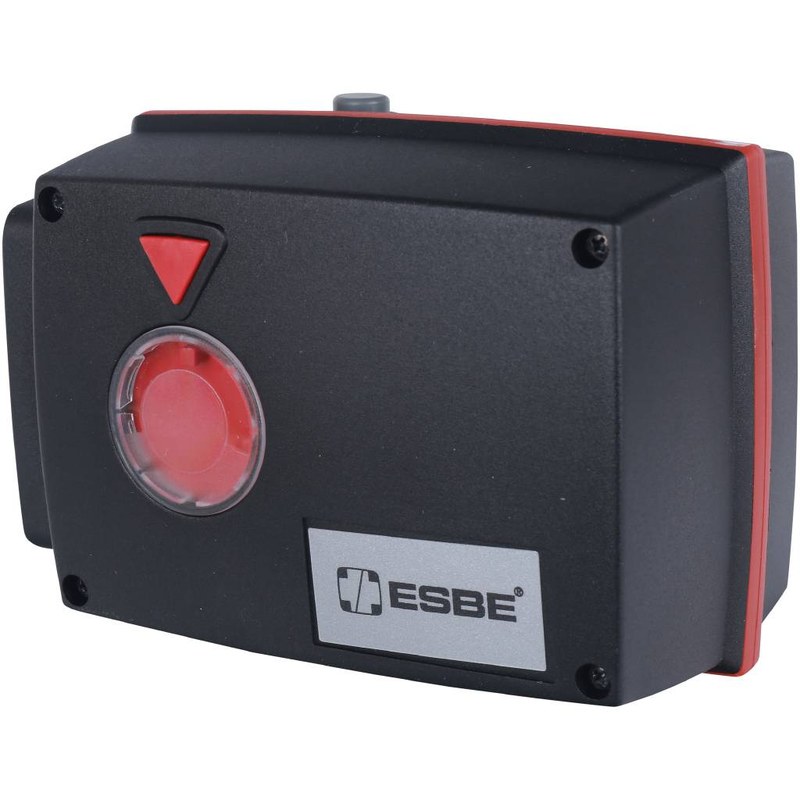

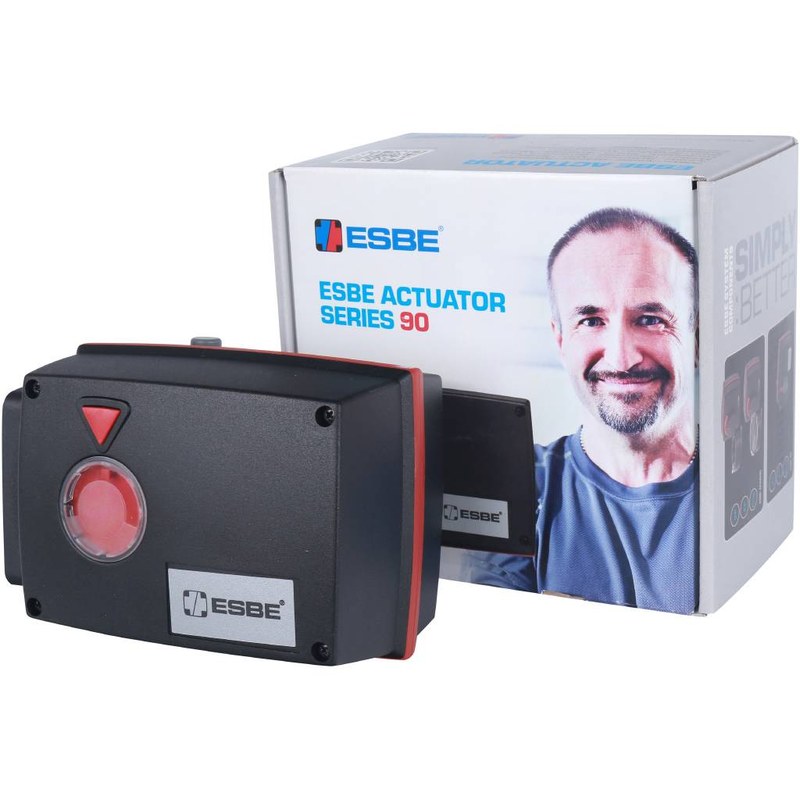

ESBE 93P — пропорциональный электропривод серии 90, применяемый для автоматизированного управления поворотными смесительными, распределительными и регулирующими клапанами. Изделие с каталожным номером 12550500 рассчитано на питание 24 В AC/DC и формирует положение регулирующего органа пропорционально внешнему управляющему сигналу. Модель допускает настройку рабочего угла, времени хода и типа аналогового сигнала.

Технические характеристики

Параметры ESBE 93P позволяют согласовывать привод с различными регулирующими контурами и поворотной арматурой:

• каталожный номер 12550500,
• напряжение питания 24 В AC/DC с допустимым отклонением ±10 %,
• частота при питании переменным током 50/60 Гц,
• потребляемая мощность 5 ВА,
• крутящий момент 15 Н·м,
• диапазон времени хода от 60 до 390 с,
• рабочий угол 90, 180 или 355,
• управляющие сигналы 0–10 В и 2–10 В,
• токовые сигналы 0–20 мА и 4–20 мА,
• степень защиты IP54,
• класс электрической защиты II,
• масса около 0,8 кг,
• температура окружающей среды от −15 до +55 C.

Заводская конфигурация предусматривает угол 90, сигнал 0–10 В и время перемещения 120 с. Эти установки могут изменяться в соответствии с параметрами клапана и требуемой динамикой процесса.

Принцип работы и управление

ESBE 93P преобразует аналоговый входной сигнал в заданное угловое положение выходного механизма. Контроллер формирует напряжение или ток, соответствующие требуемой степени открытия клапана. Электронный модуль привода обрабатывает команду и включает двигатель до достижения расчетной позиции. В отличие от трехпозиционного управления, исполнительный орган здесь получает непрерывно задаваемое положение в пределах выбранного диапазона. Для сигнала 0–10 В крайние значения соответствуют границам установленного рабочего угла. Та же логика применяется для диапазонов 2–10 В, 0–20 мА и 4–20 мА. Выбор диапазона выполняется при конфигурировании привода.

Конструктивные особенности

Привод выполнен в корпусе с электродвигателем, редуктором, электронной платой, выходным узлом и органами настройки. Редуктор обеспечивает крутящий момент 15 Н·м, необходимый для перемещения совместимой поворотной арматуры. Электронная часть определяет направление вращения, длительность движения и остановку в требуемой позиции. Основные режимы задаются DIP-переключателями непосредственно на устройстве. Конструкцией предусмотрено ручное управление. После разъединения приводного механизма положение клапана можно изменить рычагом без управляющей команды. Такой режим применяется при наладке, проверке гидравлического контура и технологических операциях. После возврата механизма в рабочее состояние устройство снова выполняет команды автоматики. Рабочий угол выбирается из значений 90, 180 и 355. Для типовых смесительных клапанов обычно используется поворот на 90, а расширенные диапазоны предназначены для арматуры с иной кинематикой. Корректная установка угла исключает движение выходного механизма за пределы допустимого хода клапана. Время перемещения настраивается в диапазоне 60–390 с и связано с выбранным углом. Меньшее значение повышает быстродействие контура, увеличенное обеспечивает более плавную реакцию. Настройку следует выполнять с учетом тепловой инерции объекта, скорости изменения нагрузки, параметров регулятора и требуемой устойчивости системы.

Электрическое подключение и условия эксплуатации

Питание 24 В AC/DC позволяет применять ESBE 93P в низковольтных шкафах автоматики. При подключении необходимо соблюдать назначение клемм, выбранный тип сигнала и требования электрической схемы. Линии аналогового управления прокладывают с учетом электромагнитной обстановки объекта. Степень защиты IP54 предусматривает защиту от пыли и брызг в пределах установленной категории, но не предназначена для затопления или постоянного воздействия мощных струй воды. Ключевые эксплуатационные требования:

• соответствие питания номиналу 24 В AC/DC,
• согласование рабочего угла с ходом клапана,
• соответствие управляющего сигнала выходу контроллера,
• настройка времени хода под динамику процесса,
• исключение превышения допустимой механической нагрузки,
• эксплуатация при температуре от −15 до +55 C,
• соблюдение условий, соответствующих степени защиты IP54.

Области применения

ESBE 93P используется в автоматизированных гидравлических контурах, где необходимо плавно позиционировать поворотный клапан:

• смесительные узлы систем водяного отопления,
• регулирование температуры теплоносителя,
• распределение потока между ветвями,
• узлы теплообменников и тепловых пунктов,
• контуры охлаждения и вентиляционных установок,
• промышленные гидравлические системы,
• установки с сигналами 0–10 В, 2–10 В, 0–20 мА или 4–20 мА.

Таким образом, ESBE 93P с каталожным номером 12550500 представляет собой пропорциональный электропривод 24 В AC/DC с крутящим моментом 15 Н·м, регулируемым рабочим углом и настраиваемым временем хода. Поддержка напряженческих и токовых аналоговых сигналов позволяет интегрировать устройство в системы автоматизации различной архитектуры, а ручной режим и настройка DIP-переключателями обеспечивают необходимую эксплуатационную гибкость. Привод предназначен для точного позиционирования поворотной арматуры в теплотехнических, климатических и промышленных контурах. Компания «Олниса» осуществляет поставку электроприводов ESBE 93P и другого промышленного оборудования для инженерных и производственных объектов.
