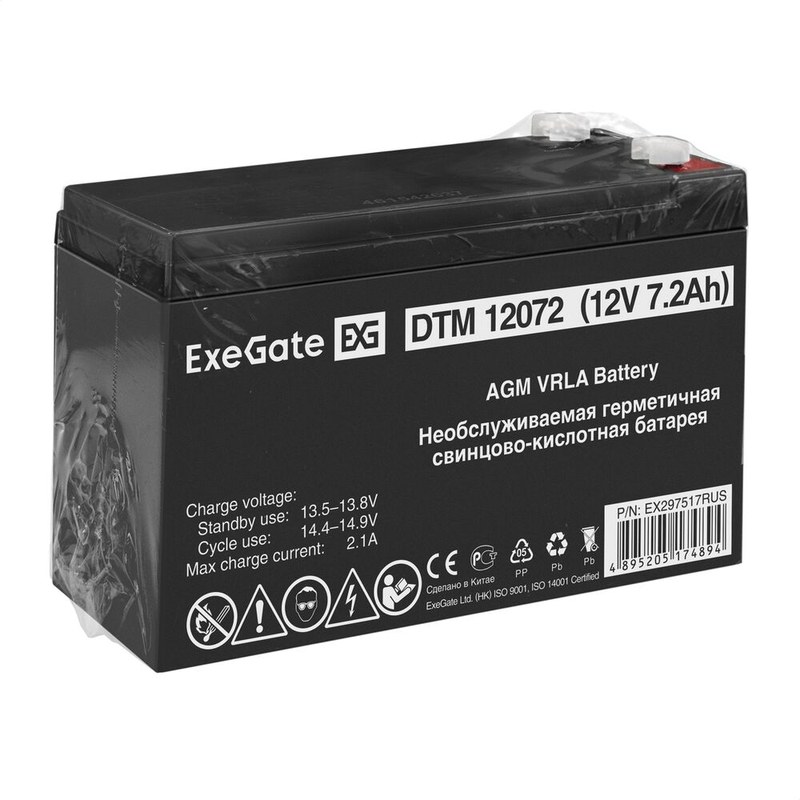

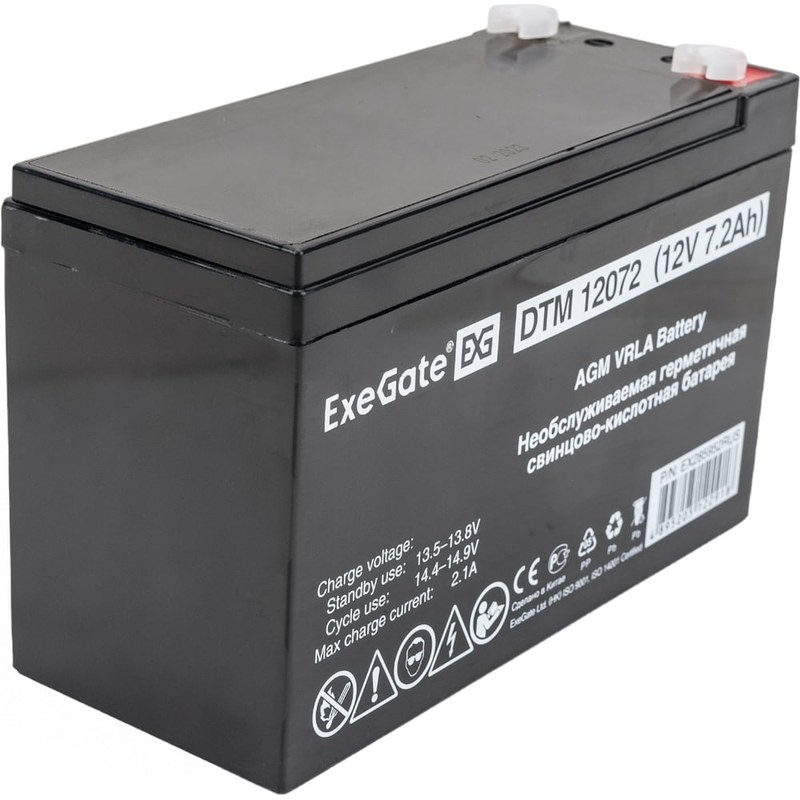

Аккумуляторная батарея ExeGate DTM 12072 EX285952RUS — надежное резервное питание для оборудования

ExeGate DTM 12072 — герметизированная свинцово-кислотная аккумуляторная батарея напряжением 12 В и номинальной емкостью 7,2 А·ч, выполненная по технологии AGM. Модель применяется в источниках бесперебойного питания, автоматике, телекоммуникационном оборудовании, охранно-пожарных комплексах. Абсорбированный электролит и внутренняя рекомбинация газов позволяют эксплуатировать батарею без доливки воды. Для DTM 12072 предусмотрены исполнения с клеммами F1 и F2, которым соответствуют P/N EX285952 и EX297517.

Технические характеристики

Электрические и массогабаритные параметры DTM 12072 определяют ее совместимость с типовыми 12-вольтовыми цепями резервного питания:

• максимальный разрядный ток при 25 C — 110 А в течение 5 с,
• масса — около 2,09 кг,
• высота корпуса — 95 мм,
• полная высота с выводами — 100 мм,
• исполнение F1 — P/N EX285952,
• исполнение F2 — P/N EX297517.

Для серии DTM применяется заряд постоянным напряжением. В циклическом режиме используется 2,35–2,40 В на элемент, то есть примерно 14,1–14,4 В на шестиячеечную батарею. В буферном режиме диапазон составляет 2,25–2,30 В на элемент, или около 13,5–13,8 В на батарею при 25 C. Температура влияет на зарядное напряжение, скорость электрохимических реакций и ресурс, поэтому зарядный узел должен обеспечивать стабильный режим.

Конструктивное исполнение

DTM 12072 относится к герметизированным батареям VRLA с AGM-сепараторами, удерживающими электролит в пористой стекловолоконной структуре. Кислород, возникающий на положительных пластинах при заряде, участвует во внутреннем рекомбинационном цикле, что уменьшает внешнее газовыделение. Корпус выполнен из ABS-пластика. Пластины, сепараторы, межэлементные соединения и клапанный узел скомпонованы с учетом низкого внутреннего сопротивления и передачи кратковременных токов, характерных для ИБП. Клеммное исполнение согласовывается с кабельными наконечниками: F1 и F2 различаются геометрией контактной части, поэтому совместимость проверяется до монтажа. Основные элементы:

• шесть последовательно соединенных электрохимических ячеек,
• свинцовые положительные и отрицательные пластины,
• AGM-сепараторы с абсорбированным электролитом,
• герметичный полимерный корпус,
• предохранительно-рекомбинационная система,
• плоские выводы Faston F1 или F2.

Принцип работы

При подключении нагрузки химическая энергия преобразуется в электрическую за счет окислительно-восстановительных процессов. Напряжение отдельного элемента формируется электрохимической парой свинца и диоксида свинца в сернокислом электролите; шесть элементов образуют 12-вольтовую батарею. Во время разряда активные материалы переходят в сульфат свинца, а концентрация электролита уменьшается. При заряде реакции протекают в обратном направлении и восстанавливают состояние пластин. AGM-структура обеспечивает плотный контакт электролита с активной поверхностью и снижает сопротивление ионному переносу. Ток 110 А в течение 5 секунд характеризует кратковременную разрядную способность DTM 12072 и не является допустимым продолжительным рабочим током.

Режимы эксплуатации и ресурс

Батарея рассчитана на буферный постоянный подзаряд и циклическую схему разряд-заряд. Для серии DTM в буферном режиме указан срок службы до шести лет при 25 C. Циклический ресурс зависит от глубины разряда: при глубине около 30 % он может достигать 1200 циклов, тогда как при полном разряде составляет ориентировочно 240 циклов. Фактический ресурс дополнительно определяется температурой, зарядным алгоритмом и токовой нагрузкой:

• саморазряд — около 3 % в месяц при 20 C,
• температура хранения — от −35 до +60 C,
• рабочее положение — любое, кроме перевернутого.

Повышенная температура ускоряет коррозию решеток и деградацию активной массы, а длительное хранение в разряженном состоянии повышает риск необратимой сульфатации. Следует исключать глубокий разряд ниже порогов оборудования, поддерживать батарею заряженной и контролировать контактные соединения. В многобатарейной сборке предпочтительны аккумуляторы одного типа, емкости, возраста и близкого состояния, что уменьшает разбалансировку по напряжению.

Применение и интеграция

DTM 12072 используется как автономный или резервный накопитель в устройствах, рассчитанных на свинцово-кислотные батареи 12 В. Перед заменой штатного аккумулятора проверяются размеры отсека, тип клемм, допустимая емкость, зарядное напряжение и ток зарядного устройства. Совпадения только по емкости недостаточно: неправильный профиль заряда способен вызвать недозаряд, ускоренное газообразование и сокращение ресурса:

• типовые области применения — источники бесперебойного питания,
• телекоммуникационные устройства и узлы связи,
• резервное питание слаботочных комплексов,
• аварийное освещение и системы постоянного тока.

При последовательном соединении увеличивается напряжение батарейной группы при неизменной емкости в ампер-часах. Параллельное соединение повышает суммарную емкость при сохранении напряжения, но требует выравнивания сопротивлений проводников и контроля распределения токов. Защитная аппаратура выбирается с учетом возможного тока короткого замыкания аккумуляторной цепи.

Таким образом, ExeGate DTM 12072 представляет собой компактную AGM-батарею 12 В емкостью 7,2 А·ч для резервного и циклического питания оборудования. Герметизированная конструкция, низкое внутреннее сопротивление, стандартизованные габариты и варианты выводов F1/F2 обеспечивают совместимость с ИБП и автономными системами постоянного тока. При корректном зарядном напряжении, соблюдении температурного режима и ограничении глубины разряда батарея обеспечивает прогнозируемую эксплуатацию в инженерной системе. Компания «Олниса» осуществляет поставку аккумуляторных батарей ExeGate DTM 12072 и другого промышленного оборудования.
