Fluke Networks MS-POE-KIT — эффективная диагностика кабельных линий и PoE

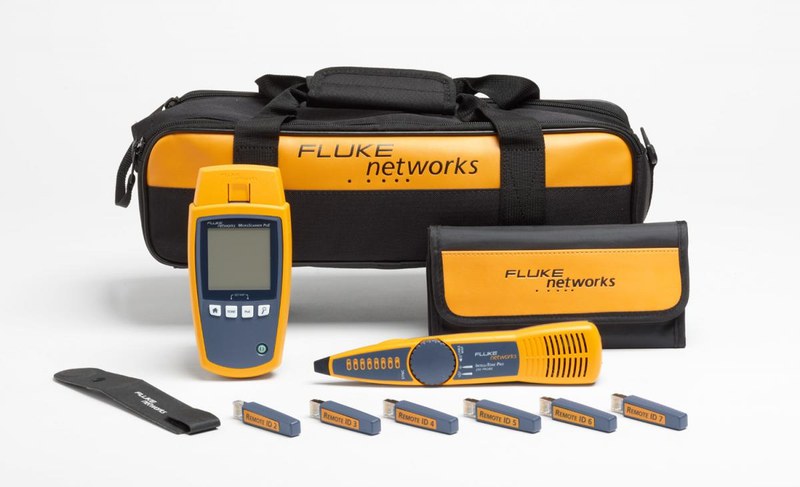

Fluke Networks MS-POE-KIT — комплект для диагностики медных линий связи, предназначенный для монтажа, ввода в эксплуатацию и эксплуатационного контроля Ethernet-инфраструктуры с передачей питания PoE. Центральным прибором является кабельный тестер MicroScanner PoE, объединяющий проверку разводки, измерение длины линии, локализацию обрывов и коротких замыканий, идентификацию сетевых сервисов и оценку доступного питания по витой паре. Прибор рассчитан на регулярный техконтроль.

Функциональное значение и измерительные возможности

MS-POE-KIT предназначен для последовательной проверки электрической целостности кабельного тракта и наличия сервисов на линии. Прибор анализирует разводку проводников, определяет типовые монтажные дефекты и выводит результат в наглядной форме. В режиме измерения длины можно оценивать протяженность кабеля и расстояние до неисправности. Отдельная функция связана с распознаванием активного Ethernet-соединения и параметров PoE, поэтому тестирование физической линии совмещается с проверкой условий питания подключаемого устройства. Ключевые функции комплекта:

• проверка схемы соединения витых пар и контактов разъема RJ45,
• обнаружение обрывов, коротких замыканий, перепутанных и разделенных пар,
• измерение длины кабеля и расстояния до неоднородности,
• идентификация наличия Ethernet-сервиса на активном порту,
• определение доступного питания Power over Ethernet,
• генерация тонального сигнала для трассировки кабеля,
• работа с удаленным идентификатором,
• визуальное представление результатов на встроенном дисплее.

Контроль Power over Ethernet

Одной из основных функций MicroScanner PoE является диагностика линий, по которым одновременно передаются данные и питание. При подключении к активному коммутаторному порту тестер определяет наличие PoE и сообщает класс доступной мощности. Проверка выполняется непосредственно на линии, поэтому результат относится к конкретному порту и кабельному каналу. Контролируемые параметры PoE:

• наличие питающего напряжения на линии Ethernet,
• распознавание классов питания, используемых в системах PoE,
• поддержка IEEE 802.3af, IEEE 802.3at и IEEE 802.3bt,
• оценка пригодности порта для питания сетевого устройства,
• разделение неисправностей питания и дефектов кабельного тракта.

Проверка разводки и кабельных дефектов

При пассивном тестировании прибор анализирует соответствие контактов на концах линии. На дисплее отображается схема соединения, позволяющая установить нарушение порядка жил, отсутствие контакта, замыкание и другие дефекты монтажа. Для систем с большим количеством однотипных линий важна работа с удаленным модулем: результат формируется без постоянного перемещения основного прибора между концами трассы. Типовые обнаруживаемые состояния:

• правильное соединение всех проводников,
• обрыв отдельной жилы или пары,
• короткое замыкание между проводниками,
• перекрестное подключение контактов,
• перепутывание пар,
• разделенная пара при сохраненной электрической непрерывности,
• неправильная коммутация на розетке, патч-панели или коннекторе.

Конструкция и организация работы

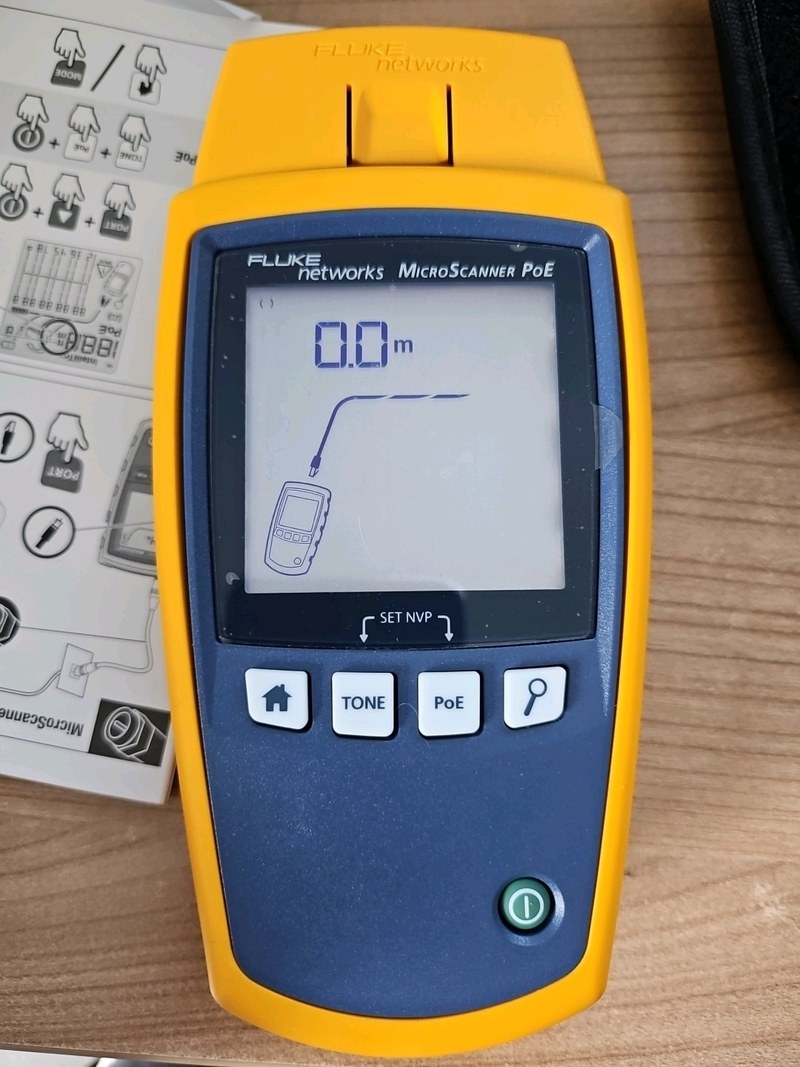

MicroScanner PoE выполнен как переносной прибор для полевых условий. Органы управления рассчитаны на последовательное переключение между основными режимами. Экран отображает схему разводки, длину, состояние сервиса и параметры питания. Подключение выполняется к медной кабельной линии Ethernet. Комплектная конфигурация расширяет возможности базового тестера средствами удаленной проверки и трассировки, поэтому один набор можно применять в телекоммуникационном шкафу и на удаленной стороне линии. Конструктивно значимые особенности:

• портативное исполнение для монтажных работ,
• дисплей с выводом основных диагностических данных,
• прямое подключение к медной линии Ethernet,
• совместимость с удаленным идентификатором,
• поддержка тональной трассировки,
• автономное питание прибора,
• комплектное исполнение для хранения принадлежностей.

Практическое применение

MS-POE-KIT целесообразно использовать там, где требуется быстро определить, находится ли причина отказа на физическом уровне, в цепи PoE или в активном сетевом оборудовании. При монтаже IP-камер тестер позволяет проверить разводку и наличие питания до подключения камеры. При обслуживании точек доступа можно установить, обеспечивает ли порт коммутатора питание и отсутствуют ли дефекты пар. В серверных и распределительных узлах комплект применяют для проверки патч-панелей, горизонтальной подсистемы и абонентских линий. Основные области применения:

• структурированные кабельные системы зданий,
• корпоративные локальные сети,
• линии подключения IP-камер видеонаблюдения,
• подключение беспроводных точек доступа,
• VoIP-инфраструктура,
• системы контроля доступа и сетевые терминалы,
• диагностика портов PoE-коммутаторов,
• монтаж и обслуживание медных Ethernet-линий.

Таким образом, Fluke Networks MS-POE-KIT представляет собой специализированный диагностический комплект для оперативной проверки медных сетевых линий, совмещающий контроль разводки, измерение длины, поиск типовых дефектов, идентификацию Ethernet-сервиса и анализ PoE. Его применение позволяет разделять кабельные неисправности, проблемы коммутации и отсутствие требуемого питания, что повышает точность технического обследования сети. Комплект подходит для монтажных, приемочных и эксплуатационных работ на объектах с развитой Ethernet-инфраструктурой. Компания «Олниса» осуществляет поставку промышленного оборудования и измерительных решений Fluke Networks, включая MS-POE-KIT для профессионального применения.
