Автоматика DEKraft — надежные решения для управления и защиты электрооборудования

Автоматика DEKraft применяется в низковольтных системах распределения и управления для коммутации, защиты, сигнализации и контроля электрических цепей. К этой группе относятся контакторы, промежуточные и временные реле, устройства управления электродвигателями, кнопочные аппараты, сигнальные элементы и вспомогательные контакты.

Технические характеристики

Параметры автоматики DEKraft зависят от назначения аппарата. Номинальные значения должны соответствовать режиму сети и нагрузке:

• номинальное рабочее напряжение силовой и управляющей цепи,
• номинальный ток главных контактов или защищаемой линии,
• напряжение питания катушки контактора или реле,
• категория применения по характеру нагрузки,
• число и исполнение главных и вспомогательных контактов,
• коммутационная и механическая износостойкость,
• допустимая частота включений и отключений,
• диапазон рабочих температур,
• степень защиты корпуса или лицевой части,
• способ монтажа на DIN-рейку либо панель.

Для контакторов рабочий ток выбирают с учетом категории применения, поскольку включение электродвигателя отличается от коммутации активной нагрузки. Для реле учитывают диапазон уставок, выдержку времени, тип выходных контактов и допустимую нагрузку. В цепях управления проверяют соответствие напряжения и рода тока катушки источнику питания.

Конструктивные особенности

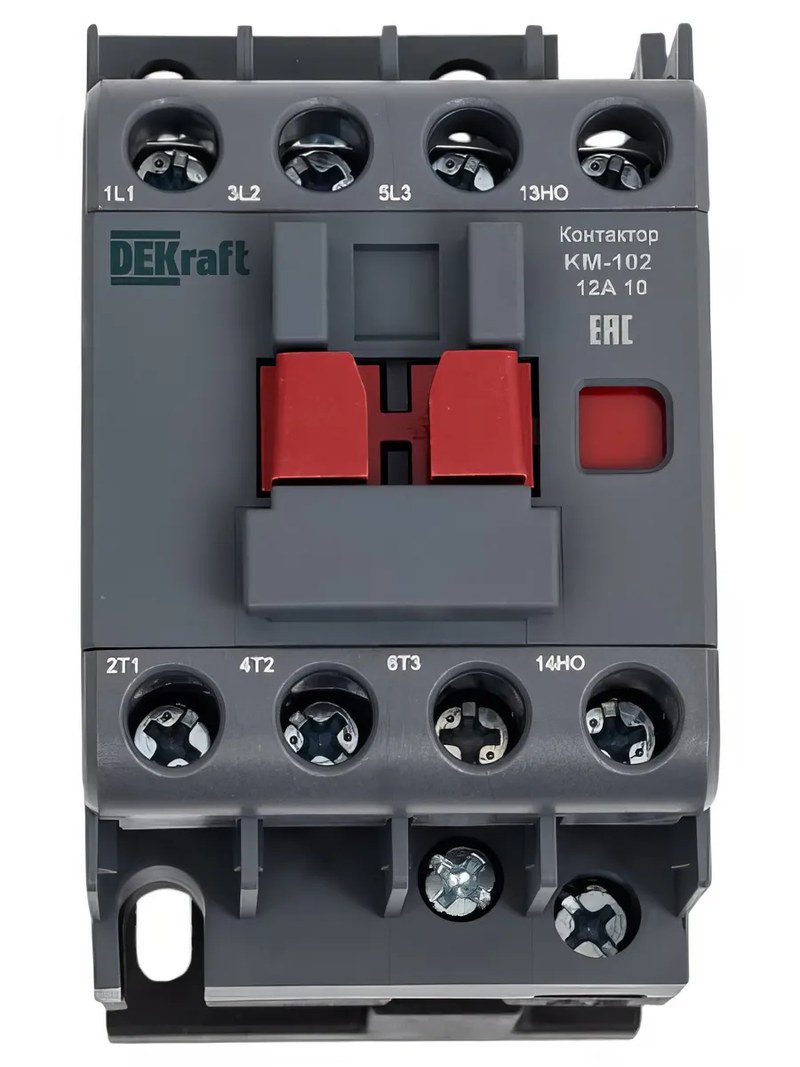

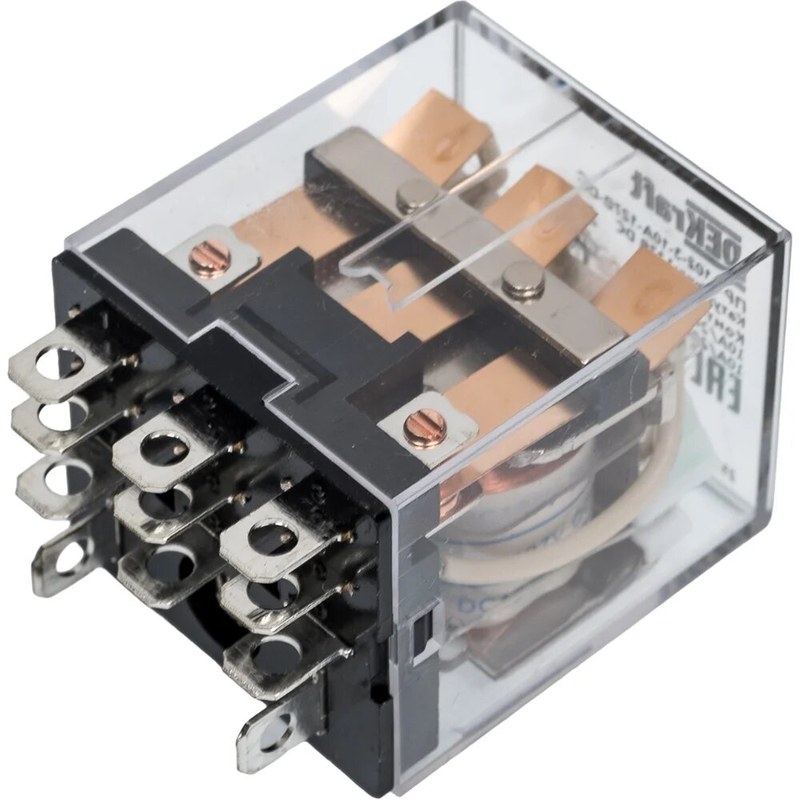

Аппараты автоматики строятся по модульному принципу, что упрощает компоновку щитов. Контактор содержит электромагнитную систему, подвижный якорь, контактный механизм, возвратную пружину и элементы дугогашения. При подаче напряжения на катушку магнитный поток перемещает якорь и изменяет состояние контактов. После снятия питания механизм возвращается в исходное положение. Промежуточные реле применяются для гальванического разделения, размножения сигналов и согласования управляющих цепей. Временные реле формируют задержку включения или отключения. Вспомогательные контакты механически связаны с основным аппаратом и передают сведения о его положении в цепь сигнализации или блокировки. Токоведущие элементы проектируются с учетом допустимой плотности тока, а контактные поверхности — на многократные коммутационные циклы. Клеммные узлы должны сохранять прижимное усилие и устойчивость соединения. Модульное исполнение обеспечивает доступ к маркировке, настройкам и зажимам.

Принцип работы

Логика системы задается электрической схемой. Команда от кнопки, реле или контроллера поступает на катушку контактора, после чего силовые контакты подключают нагрузку. Самоподхват выполняют через вспомогательный нормально открытый контакт, включенный параллельно команде пуска. Отключение происходит при разрыве цепи катушки кнопкой останова, защитным аппаратом или блокирующим элементом. В реверсивной схеме применяют два контактора с электрической и при необходимости механической блокировкой, исключающей одновременное включение противоположных направлений. Временные реле задают паузы между операциями, промежуточные увеличивают число доступных контактов, а сигнальные устройства отображают питание, рабочее состояние или аварию. Основные принципы построения схем:

• разделение силовых и управляющих цепей по назначению,
• защита цепи катушки от короткого замыкания,
• аппаратная блокировка взаимоисключающих команд,
• включение нормально замкнутых контактов защиты в цепь отключения,
• согласование уставок защитных устройств с параметрами нагрузки,
• проверка допустимого тока короткого замыкания,
• маркировка проводников и контактов по схеме,
• обеспечение безопасного снятия напряжения при обслуживании.

Функциональное применение

Автоматика DEKraft используется в шкафах управления насосами, вентиляторами, компрессорами, конвейерами, нагревателями, освещением и другими электроприемниками. Контакторная аппаратура выполняет дистанционную коммутацию, а релейные модули формируют дискретную логику. В сложных установках аппараты получают команды от ПЛК, регуляторов, датчиков и систем диспетчеризации. При проектировании учитывают реальный режим нагрузки. Для электродвигателя проверяют пусковой ток, длительность разгона и частоту пусков. Для нагревательной цепи существенны длительный ток и температура внутри шкафа. При плотном монтаже требуется оценка теплового режима: перегрев ускоряет старение изоляции и уменьшает ресурс контактных соединений.

Эксплуатационные требования

Надежность автоматики определяется корректностью проектирования, монтажа и периодического контроля. До ввода в работу проверяют соответствие аппаратов схеме, затяжку клемм, правильность управляющих цепей, наличие блокировок и срабатывание защит. После подачи питания проводят функциональную проверку предусмотренных режимов. Наиболее значимые эксплуатационные факторы:

• соответствие напряжения катушки фактическому напряжению управления,
• исключение длительной перегрузки контактов выше расчетного тока,
• поддержание допустимой температуры внутри шкафа,
• защита от пыли, конденсата и агрессивной среды по исполнению аппарата,
• контроль состояния винтовых соединений,
• проверка блокировок после замены контакторов или вспомогательных модулей,
• замена аппарата при выраженном износе контактной системы.

Таким образом, автоматика DEKraft представляет комплекс низковольтных аппаратов для построения цепей коммутации, защиты и дискретного управления промышленными нагрузками. Работоспособность системы определяется правильным согласованием токов, напряжений, категорий применения, числа контактов, параметров катушек и условий эксплуатации. Контакторы, реле, вспомогательные и сигнальные элементы позволяют реализовать пуск, останов, реверс, временные задержки, аппаратные блокировки и передачу состояний. Дополнительно проверяют режим коммутации, ресурсы аппаратов и условия их размещения внутри шкафа НКУ. Компания «Олниса» осуществляет поставку промышленного оборудования DEKraft для систем распределения, управления и автоматизации.
