Клапан Fleck 9500 — надежное управление потоками в системах водоподготовки

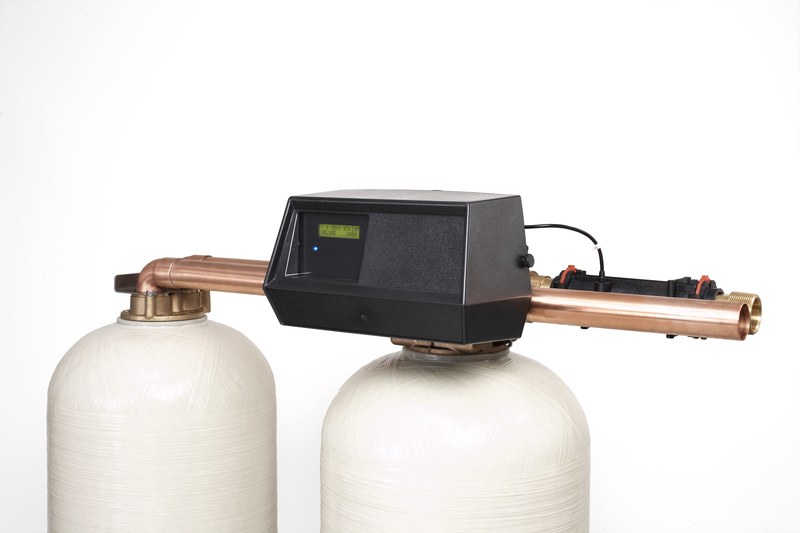

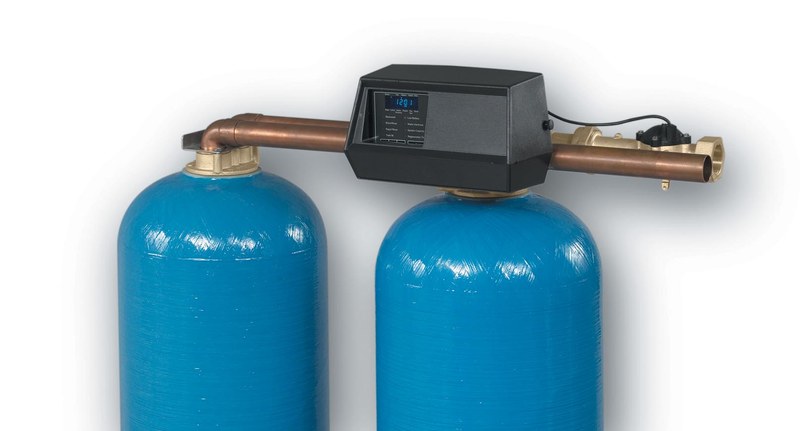

Клапан Fleck 9500 представляет собой управляющий узел для двухбаллонных установок умягчения воды, рассчитанных на непрерывную подачу обработанной среды. Пока одна колонна находится в сервисном режиме, вторая может проходить регенерацию или находиться в резерве. Корпус клапана выполнен из латуни, гидравлическая часть организована по поршневому принципу. Модель применяется в системах, где требуется автоматическое переключение потоков между рабочим и регенерационным циклами.
Технические характеристики
Параметры Fleck 9500 определяют допустимую гидравлическую нагрузку, требования к обвязке и условия эксплуатации:
- материал корпуса — без свинцовая латунь,
- вход и выход — 1 1/2 дюйма,
- непрерывный сервисный расход — около 8,4–8,6 м3/ч при перепаде порядка 1 бар,
- пиковый сервисный расход — около 11,1–11,2 м3/ч,
- коэффициент пропускной способности Cv — 9,8,
- максимальный расход обратной промывки — ориентировочно 3,3–3,6 м3/ч,
- рабочее давление — до 8,5–8,6 бар,
- гидростатическое испытательное давление — до 20 бар,
- температура воды стандартного исполнения — примерно 1–43 C,
- количество позиций цикла — пять,
- направление регенерации — нисходящее,
- присоединение к баллону — резьба 4"-8 UN,
- дренажное присоединение — 1" NPT,
- типовой диаметр баллона умягчителя — приблизительно 10–24 дюйма.
При работе около предельной производительности возрастают потери напора, поэтому диаметр трубопровода, входное давление и сопротивление последующих участков должны рассматриваться совместно. Для обратной промывки отдельно проверяют способность дренажной линии пропустить требуемый расход без подпора.
Конструктивные особенности
Fleck 9500 построен как распределительный клапан двухбаллонной системы. В латунном корпусе размещены поршни, уплотнения, распорные кольца и каналы, формирующие направления движения воды. Перемещение поршней изменяет соединение между входом, выходом, баллонами, дренажом и реагентной линией. К конструктивно значимым элементам относятся:
- латунный корпус с внутренними гидравлическими каналами,
- верхний и нижний поршневые узлы,
- пакеты уплотнений и распорных элементов,
- инжектор для создания разрежения и забора регенерационного раствора,
- ограничитель потока дренажной линии,
- узел подключения солевой линии,
- привод переключения гидравлических положений,
- расходомер в соответствующих комплектациях,
- контроллер последовательности и длительности стадий.
Уплотнительные элементы разделяют каналы различного назначения и препятствуют нежелательному перетоку между сервисной, регенерационной и дренажной линиями. Состояние уплотнений и поверхности поршней непосредственно влияет на герметичность переключений и стабильность цикла.
Принцип работы
В сервисном режиме исходная вода направляется через рабочую колонну с ионообменной смолой. В слое загрузки ионы жесткости замещаются ионами натрия, после чего обработанная вода поступает в выходной трубопровод. После исчерпания расчетной емкости управление переводит поток на подготовленный баллон, а истощенная колонна направляется на регенерацию. Последовательность цикла включает:
- подачу воды через активный баллон,
- переключение потребителя на подготовленную колонну,
- обратную промывку слоя для его разрыхления и удаления загрязнений,
- забор солевого раствора через инжектор и медленную регенерацию загрузки,
- промывку для удаления остаточного регенеранта,
- заполнение солевого бака водой для следующего цикла,
- возврат восстановленной колонны в резерв.
Потребителю не требуется ожидать завершения восстановительного цикла, что важно для объектов с непрерывным водопотреблением. Это поддерживает непрерывную водоподготовку в ходе регенерационного цикла.
Управление и регулирование
Fleck 9500 может оснащаться различными контроллерами, поэтому конкретный алгоритм программирования зависит от исполнения. В электронных версиях задаются параметры емкости, длительности этапов и учета расхода. При объемном управлении расходомер фиксирует количество прошедшей воды, а регенерация запускается после достижения установленного значения с учетом резерва. При настройке учитывают:
- жесткость исходной воды,
- полезную обменную емкость смолы,
- объем загрузки в каждой колонне,
- суточный и максимальный часовой расход,
- необходимый эксплуатационный резерв,
- продолжительность обратной промывки,
- время забора рассола и медленной промывки,
- длительность быстрой промывки,
- объем воды для заполнения солевого бака.
Некорректная установка емкости или жесткости приводит либо к проскоку ионов жесткости, либо к неоправданно частым регенерациям.
Таким образом, Fleck 9500 является управляющим клапаном для производительных двухбаллонных систем умягчения. Латунный корпус, поршневая гидравлическая схема, пятистадийный цикл и автоматическое переключение между колоннами позволяют поддерживать непрерывную выдачу обработанной воды при периодическом восстановлении ионообменной загрузки. При проектировании необходимо согласовать пропускную способность клапана с диаметром баллонов, свойствами смолы, параметрами дренажа, входным давлением и реальным профилем водопотребления. Компания «Олниса» осуществляет поставку промышленного оборудования, включая управляющие клапаны и компоненты систем водоподготовки.
