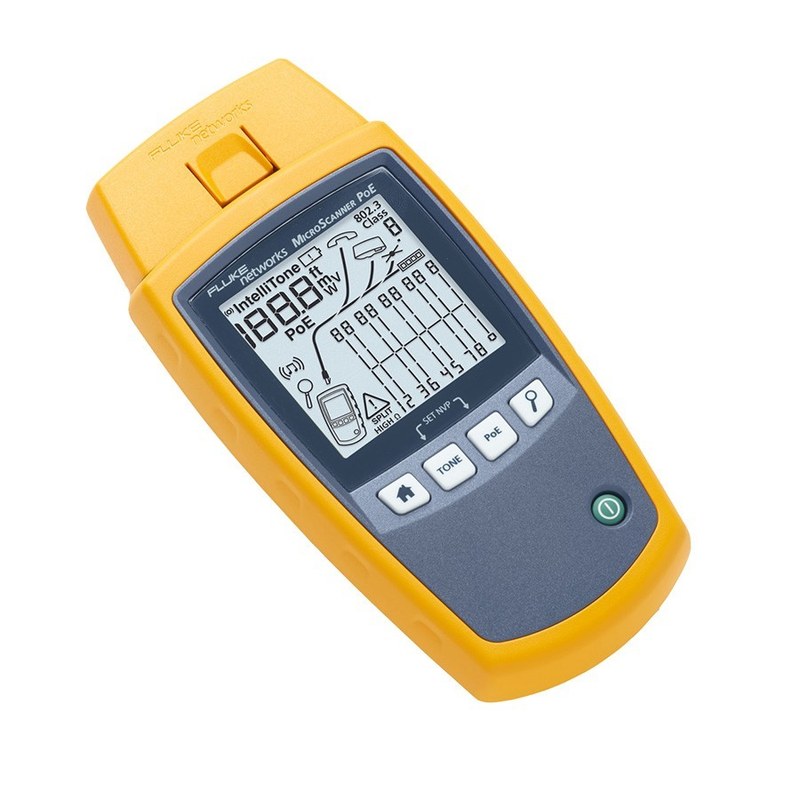

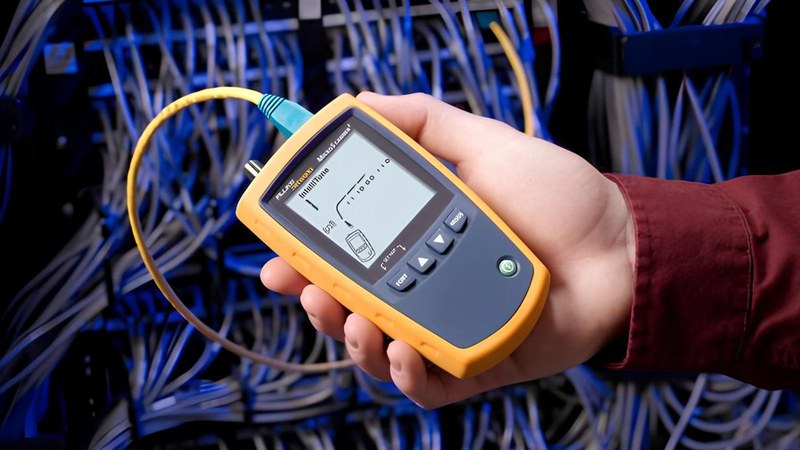

Кабельный тестер Fluke MicroScanner — точный контроль состояния медных линий связи

Fluke MicroScanner относится к портативным приборам проверки медных кабельных линий связи. Его применяют при монтаже и диагностике структурированных кабельных систем и локальных сетей. Тестер определяет электрическую целостность соединения, корректность распайки, длину кабеля и расстояние до повреждения. Это сокращает время локализации неисправности и помогает отделить дефекты линии от проблем активного оборудования.

Ключевые функции

MicroScanner используется для первичной кабельной диагностики. Он позволяет подтвердить исправность проводников и определить характер нарушения. К основным функциям относятся:

• проверка схемы соединения жил и контактов,
• обнаружение обрыва отдельных проводников,
• выявление короткого замыкания между жилами,
• определение перепутанных и реверсированных пар,
• выявление нарушения парности проводников,
• измерение длины кабельного сегмента,
• оценка расстояния до обрыва или короткого замыкания,
• идентификация подключенного удаленного идентификатора,
• контроль активного Ethernet-соединения в поддерживаемых версиях,
• проверка PoE в модификациях с соответствующей функцией.

Принцип проверки схемы соединения

При работе с витой парой тестер подает диагностические сигналы на контакты разъема и анализирует прохождение каждого проводника до удаленного конца. Карта соединений сопоставляется с нормальной последовательностью контактов. Если проводник разорван, замкнут на соседний контакт или подключен к неправильной позиции, отклонение отображается в результате. Режим эффективен после обжима коннекторов, коммутации патч-панелей и ремонта. При диагностике определяются:

• правильное сквозное соединение контактов,
• обрыв одной или нескольких жил,
• короткое замыкание между проводниками,
• перекрестное соединение контактов,
• реверсирование пары,
• нарушение парности,
• неполное подключение удаленного конца.

Отображение состояния контактов позволяет определить необходимость переобжима, ремонта участка или повторной коммутации.

Работа с активной сетью

В зависимости от исполнения MicroScanner определяет активное Ethernet-соединение и отображает скорость порта. Это подтверждает связь с работающим коммутатором. В версиях с поддержкой PoE дополнительно определяется наличие питания на линии и параметры, доступные конкретной модификации. При проверке могут контролироваться:

• наличие сетевого линка,
• поддерживаемая скорость Ethernet,
• присутствие PoE для совместимых моделей,
• состояние контактов передачи данных,
• готовность линии к дальнейшей диагностике.

Режим востребован при обслуживании IP-телефонии, точек доступа и камер видеонаблюдения.

Применение

Fluke MicroScanner используют после прокладки кабеля, перед вводом линии в эксплуатацию, при реконфигурации коммутационных шкафов и при поиске неисправностей. Физический уровень проверяют до анализа VLAN, адресации и протоколов. Отсутствие связи может быть связано с дефектом линии, ошибкой коммутации или неисправностью активного порта. Типовые области применения:

• структурированные кабельные системы,
• локальные вычислительные сети,
• телефонная кабельная инфраструктура,
• линии IP-камер и точек доступа,
• коммутационные шкафы и кроссовые узлы,
• контроль после ремонта или переобжима,
• проверка отдельных кабельных сегментов.

Тестер локализует неисправность до применения более сложного оборудования.

Эксплуатационные требования

Перед измерением учитывают тип линии, схему коммутации, используемые разъемы и промежуточные соединения, поскольку переходники и патч-корды способны влиять на интерпретацию результата. При эксплуатации необходимо:

• использовать соответствующий порт и адаптер,
• не подавать на вход напряжение вне допустимого диапазона,
• контролировать состояние элементов питания,
• учитывать особенности кабеля при измерении длины,
• сопоставлять карту соединений с принятой схемой распайки,
• повторять тест после устранения обнаруженного дефекта.
• Последовательная проверка снижает риск ошибочного заключения.

Таким образом, кабельный тестер Fluke MicroScanner представляет собой инструмент для быстрой проверки медной кабельной инфраструктуры. Он объединяет анализ схемы соединений, поиск электрических дефектов, измерение длины и оценку расстояния до повреждения, а в отдельных модификациях — контроль активного Ethernet-соединения и PoE. Прибор используют как первый уровень инженерной диагностики перед сертификационными анализаторами и сетевыми средствами высокого класса. Компания «Олниса» осуществляет поставку кабельных тестеров Fluke MicroScanner и промышленного измерительного оборудования для объектов связи и автоматизации.
