Реле времени DigiTOP РВ-2С — точное управление нагрузкой в суточном цикле
Реле времени DigiTOP относится к электронным аппаратам низковольтной автоматики, формирующим контролируемую задержку между поступлением управляющего воздействия и переключением выходной цепи. Такие устройства применяются в шкафах управления, системах запуска электроприводов, вентиляционном оборудовании, насосных установках и технологических линиях, где операции должны выполняться через заданный интервал. Электронная схема обеспечивает воспроизводимую выдержку времени и позволяет включать аппарат в стандартные релейно-контакторные цепи. Реле же получает питание или управляющее воздействие, отсчитывает установленный период и после его завершения изменяет состояние выходных контактов.
Принцип работы
После подачи питания внутренний источник формирует напряжение для электронной схемы. Времязадающий узел считывает установленное значение, запускает отсчет и сопоставляет текущую длительность с уставкой. До завершения выдержки исполнительное реле сохраняет исходное состояние. Когда заданный интервал истекает, управляющая часть подает команду на переключение контактов. После снятия питания аппарат возвращается в исходное состояние в соответствии с алгоритмом конкретного исполнения. В циклическом режиме последовательность включения и отключения повторяется автоматически, пока сохраняются условия работы. Задержка включения означает переключение выхода после истечения установленного периода. Задержка отключения, если она предусмотрена исполнением, сохраняет активное состояние выхода в течение заданного времени после управляющего воздействия. Импульсный алгоритм формирует сигнал ограниченной длительности, а циклический чередует интервалы включения и отключения. Эта логика учитывается при согласовании реле с контакторами, пускателями, промежуточными реле и дискретными входами контроллеров.
Конструктивное исполнение

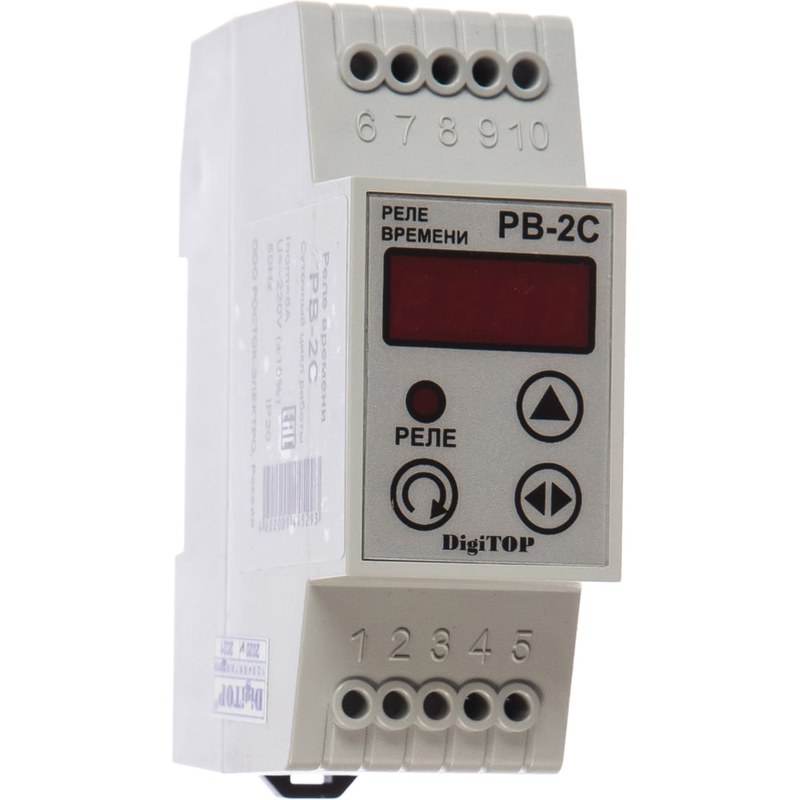

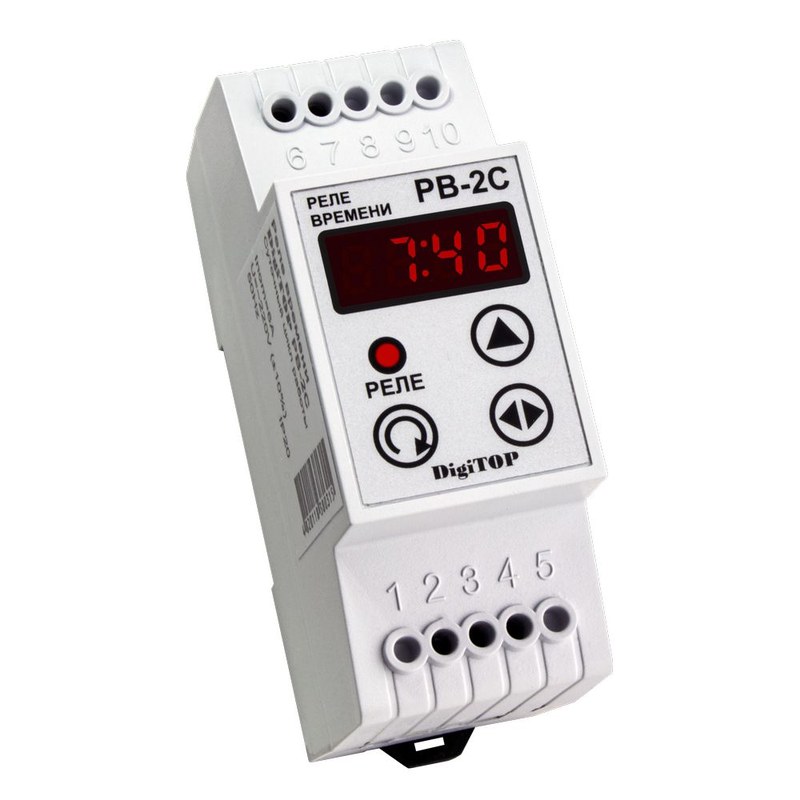

Реле времени DigiTOP выполняется как компактный электронный модуль щитовой автоматики. Электроизоляционный корпус закрывает токоведущие части, клеммы служат для подключения питания и управляемой цепи, а органы настройки размещаются на лицевой панели. Индикация позволяет контролировать питание, отсчет времени или состояние выходного реле в зависимости от конкретного исполнения. В состав конструкции входят:
- электронная плата с времязадающей схемой,
- внутренний источник питания,
- исполнительное электромагнитное реле,
- выходные коммутационные контакты,
- клеммы для подключения проводников,
- органы задания временного интервала,
- индикаторы состояния при их наличии,
- корпус для щитового монтажа.
Выходные контакты реле времени не следует рассматривать как универсальный силовой коммутационный узел. Если рабочий или пусковой ток нагрузки превышает допустимую способность контактов, аппарат должен управлять катушкой контактора либо промежуточного реле.
Настройка и подключение
Перед вводом в эксплуатацию проверяют соответствие напряжения питания, назначение клемм, временной диапазон и требуемый алгоритм переключения. Уставку задают с учетом допустимой погрешности реле, времени срабатывания исполнительного механизма и динамики технологического процесса. При последовательном пуске интервал выбирают так, чтобы предыдущая нагрузка успела выйти на устойчивый режим до включения следующей. В насосных и вентиляционных системах выдержка может использоваться для создания технологической паузы и ограничения частоты повторных пусков. При монтаже контролируют:
- соответствие цепи номинальному напряжению аппарата,
- правильность подключения питающих и выходных клемм,
- отсутствие превышения допустимого тока контактов,
- надежность фиксации проводников,
- корректность установленного диапазона времени,
- соответствие алгоритма задаче управления,
- наличие предусмотренной проектом защиты цепи.
Применение в автоматике
Реле времени DigiTOP применяется в дискретных системах, где последовательность действий строится на релейной логике, а также как периферийный элемент более сложной автоматики. Типовые задачи включают задержанный запуск вентилятора после команды, ступенчатое включение оборудования, создание паузы между переключениями, ограничение времени работы исполнительного механизма и формирование повторяемых циклов. В промышленном шкафу необходимо исключать локальный перегрев аппарата, поддерживать допустимые условия охлаждения и предотвращать попадание влаги или проводящей пыли в клеммную область. В ответственных цепях временной алгоритм проверяется совместно с электрическими блокировками и защитой, чтобы одиночная неисправность не вызывала неконтролируемое включение оборудования.
Таким образом, реле времени DigiTOP является элементом релейной автоматики для формирования управляемой задержки, выдерживания интервалов между операциями и построения заданной последовательности коммутации. Электронный отсчет, компактное щитовое исполнение и релейный выход позволяют применять аппарат в цепях управления электроприводами, насосами, вентиляцией и технологическими механизмами. При эксплуатации учитываются временной диапазон, алгоритм работы, напряжение питания, коммутационная способность контактов и характер нагрузки. Компания «Олниса» осуществляет поставку промышленного оборудования DigiTOP для систем электрической автоматики и управления.
