Оптический модуль Eltex FH-SP311TCDL20 — эффективное решение для современных сетей

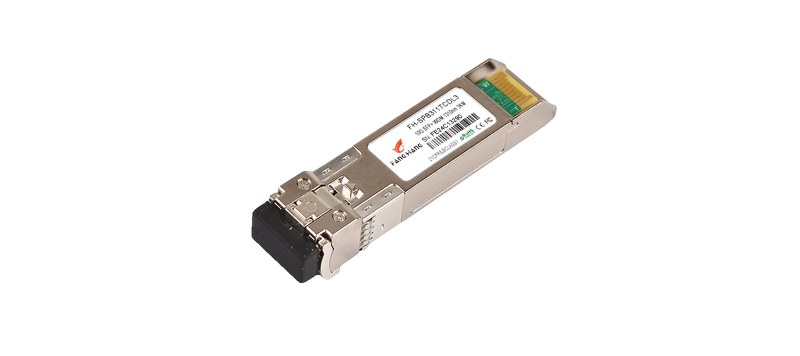

Eltex FH-SP311TCDL20 представляет собой сменный оптический модуль форм-фактора SFP+, рассчитанный на организацию высокоскоростных Ethernet-соединений по одномодовому волокну. Устройство применяется в интерфейсах 10 Gigabit Ethernet и обеспечивает передачу данных со скоростью 10 Гбит/с на расстояние до 20 км. Для обмена используется двухволоконная схема: отдельные волокна задействуются для передачи и приема оптического сигнала. Рабочая длина волны составляет 1310 нм, подключение выполняется через разъем LC. Поддержка цифрового контроля DDM позволяет получать эксплуатационные параметры трансивера без разрыва соединения.
Технические характеристики
Параметры FH-SP311TCDL20 определяют его применение в магистральных и распределительных соединениях. Оптический тракт рассчитан на одномодовое волокно 9/125 мкм. Передающий узел построен на DFB-лазере, формирующем сигнал на длине волны 1310 нм. Для приемной части существенна чувствительность, задающая минимальный уровень входной мощности для корректного восстановления данных:
- артикул — FH-SP311TCDL20,
- форм-фактор — SFP+,
- интерфейс передачи — 10 Gigabit Ethernet,
- скорость передачи данных — 10 Гбит/с,
- тип оптической среды — одномодовое волокно SM,
- количество волокон — два,
- номинальная длина волны — 1310 нм,
- максимальная дальность линии — до 20 км,
- тип оптического разъема — LC,
- тип волокна — 9/125 мкм,
- тип лазерного передатчика — DFB,
- выходная оптическая мощность — от −6 до 0 дБм,
- чувствительность приемника — до −15 дБм,
- рабочий температурный диапазон — от 0 до +70 C,
- поддержка цифровой диагностики — DDM по SFF-8472,
- поддержка горячей замены — предусмотрена,
- соответствие интерфейсным требованиям — SFP+ MSA SFF-8431 и IEEE 802.3ae,
- класс лазерной безопасности — Class 1 по IEC 60825.
Конструктивное исполнение

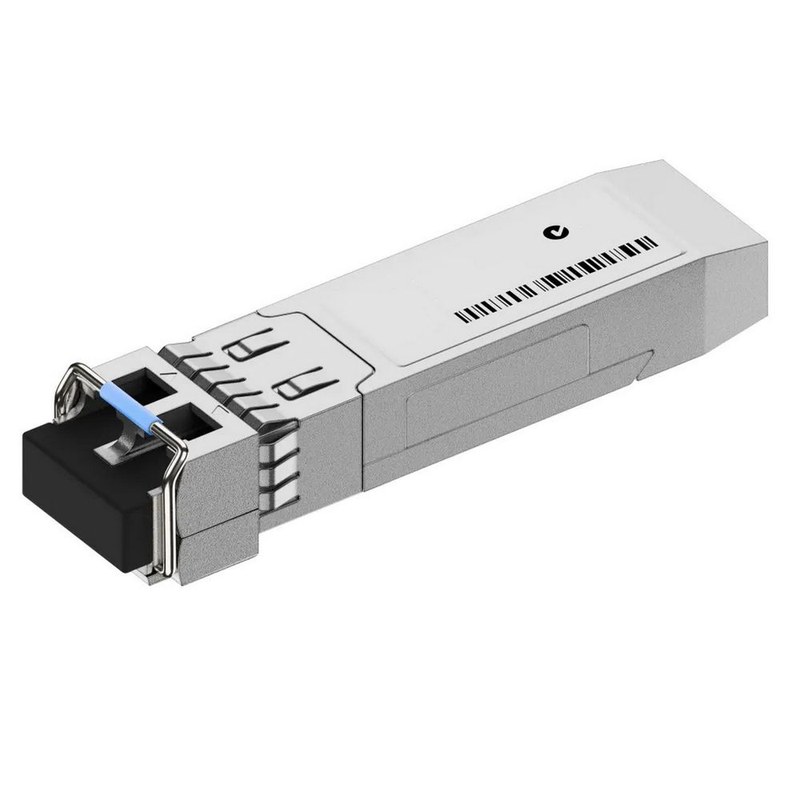

FH-SP311TCDL20 выполнен в компактном металлическом корпусе, соответствующем механике SFP+. Такое исполнение обеспечивает высокую плотность оптических портов сетевого оборудования. Электрическое соединение с хост-устройством осуществляется через контактную группу, внешняя линия подключается к LC-интерфейсу. Разделение приема и передачи по двум волокнам исключает необходимость спектрального разделения направлений, применяемого в одноволоконных BiDi-модулях. Передающая часть преобразует электрический поток данных в модулированное излучение 1310 нм. DFB-лазер обеспечивает параметры сигнала, необходимые для передачи по одномодовому волокну. Приемная часть выполняет обратное преобразование оптического сигнала в электрический. Внутренние цепи обеспечивают сопряжение с SFP+-интерфейсом, питание, контроль рабочих величин и обмен диагностическими данными с сетевым устройством.
Принцип работы и цифровая диагностика
После установки в SFP+-порт модуль получает питание от хост-системы и включается в тракт передачи данных. Информационный поток поступает на передающий канал, преобразуется в оптическую форму и направляется по первому волокну. Встречный поток принимается по второму волокну, преобразуется фотоприемным трактом и передается в электронную часть оборудования. Полный дуплекс реализуется физическим разделением направлений, поэтому прием и передача выполняются одновременно. Функция DDM предоставляет диагностические параметры трансивера через интерфейс мониторинга оборудования. Она позволяет контролировать состояние оптического канала и выявлять отклонения, связанные с уровнем сигнала, температурой либо режимом передатчика. Набор величин зависит от реализации хост-устройства, причем FH-SP311TCDL20 поддерживает цифровую диагностику согласно SFF-8472. Такой контроль облегчает эксплуатацию распределенных сетей и оценку состояния линии без демонтажа модуля.
Применение и эксплуатационные требования
FH-SP311TCDL20 применяется для построения 10-гигабитных соединений между коммутаторами, маршрутизаторами и другими устройствами с совместимыми SFP+-портами. Дальность до 20 км позволяет использовать модуль в кампусных, городских и межузловых линиях, а также в каналах агрегации при наличии одномодовой кабельной инфраструктуры. Реальная работоспособность определяется оптическим бюджетом, включающим потери в волокне, разъемах, сварных соединениях, кроссах и иных пассивных элементах. При проектировании канала требуется учитывать:
- соответствие порта формату SFP+ и режиму 10GE,
- использование одномодового волокна 9/125 мкм,
- наличие двух свободных волокон для дуплексного соединения,
- правильную полярность Tx и Rx на противоположных концах линии,
- совместимость оптических параметров трансиверов,
- затухание линии в пределах энергетического бюджета,
- чистоту торцов LC-коннекторов и качество соединений,
- рабочую температуру в диапазоне, допустимом для модуля,
- контроль показателей DDM при вводе линии и эксплуатации.
Горячая замена позволяет устанавливать или извлекать трансивер без общего отключения сетевого устройства, если это допускается его эксплуатационным регламентом. При монтаже необходимо исключать загрязнение оптических поверхностей, резкие перегибы патч-кордов и механическую нагрузку на разъем. Контроль мощности передачи и приема дает возможность оценить запас оптического бюджета и своевременно выявить повышенное затухание.
Таким образом, Eltex FH-SP311TCDL20 является двухволоконным одномодовым SFP+-трансивером для 10-гигабитных Ethernet-линий протяженностью до 20 км. Длина волны 1310 нм, LC-подключение, DFB-передатчик, диагностика DDM и горячая замена обеспечивают его применение в компактных оптических интерфейсах сетевой инфраструктуры. При эксплуатации критичны расчет оптического бюджета, соответствие порта режиму 10GE, соблюдение требований к одномодовому тракту и контроль рабочих уровней сигнала. Компания «Олниса» осуществляет поставку промышленного и телекоммуникационного оборудования, включая оптические модули Eltex FH-SP311TCDL20, для построения и модернизации сетевых систем.
