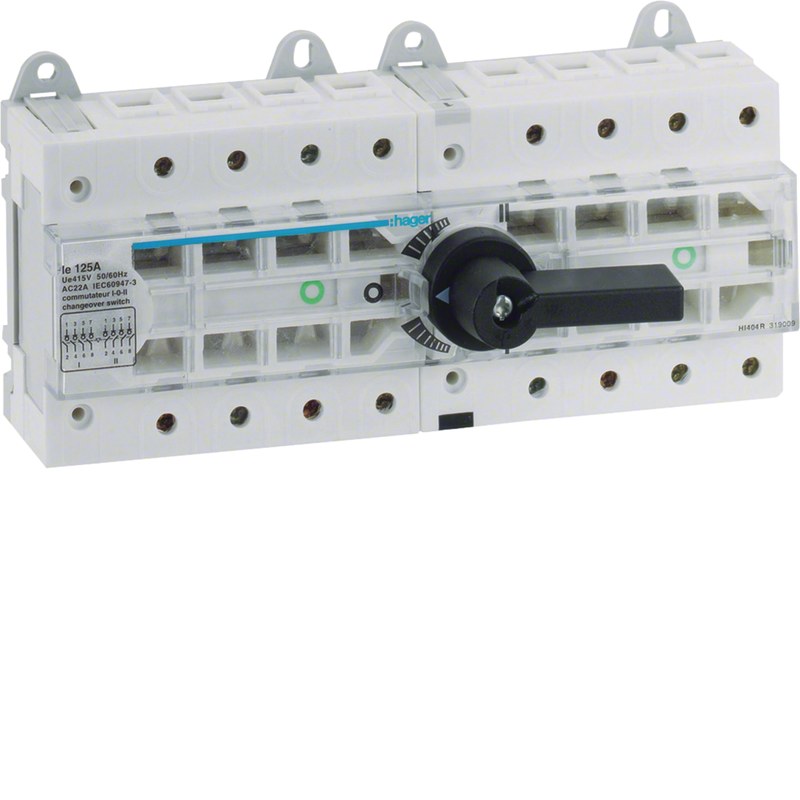

Реверсивные рубильники Hager — надежное переключение между источниками питания

Реверсивный рубильник Hager представляет собой коммутационный аппарат ручного управления, предназначенный для перевода нагрузки между двумя независимыми источниками питания. Такая схема применяется в распределительных устройствах низкого напряжения, резервном электроснабжении, шкафах автоматики и инженерных системах зданий. Рубильник выполняет именно коммутационную функцию и не заменяет автоматический выключатель, поэтому защита от перегрузки и короткого замыкания должна обеспечиваться отдельными аппаратами, согласованными с параметрами линии.

Электрические параметры

Выбор рубильника выполняют по расчетному току нагрузки, рабочему напряжению, числу полюсов, категории применения и условиям установки. Для трехфазной сети с необходимостью переключения нейтрального проводника используют четырехполюсное исполнение. В однофазных цепях применяют двухполюсные аппараты. Номинальный ток должен соответствовать длительной нагрузке с учетом режима работы и координации с вводной защитой. При проектировании учитывают:

• номинальный рабочий ток,
• число коммутируемых полюсов,
• рабочее напряжение цепи,
• частоту переменного тока,
• категорию применения,
• термическую стойкость контактной системы,
• стойкость к токам короткого замыкания в составе защищенной цепи,
• допустимое сечение подключаемых проводников,
• температурный режим внутри щита.

Принцип работы

Основная задача реверсивного рубильника Hager — переключение единой нагрузки между двумя вводами без их параллельного соединения. Механизм построен по принципу разрыв-перед-замыканием: при движении рукоятки от положения I к положению II сначала размыкаются контакты активного ввода, затем привод проходит нулевую позицию и только после этого замыкает вторую контактную систему. Это особенно важно в схемах сеть–генератор, где прямое электрическое объединение источников без синхронизации недопустимо. Функциональные свойства аппарата:

• ручное переключение между двумя источниками,
• фиксированные положения I–0–II,
• механическая блокировка одновременного замыкания вводов,
• разрыв силовой цепи в среднем положении,
• синхронная коммутация всех полюсов,
• работа без вспомогательного питания для привода.

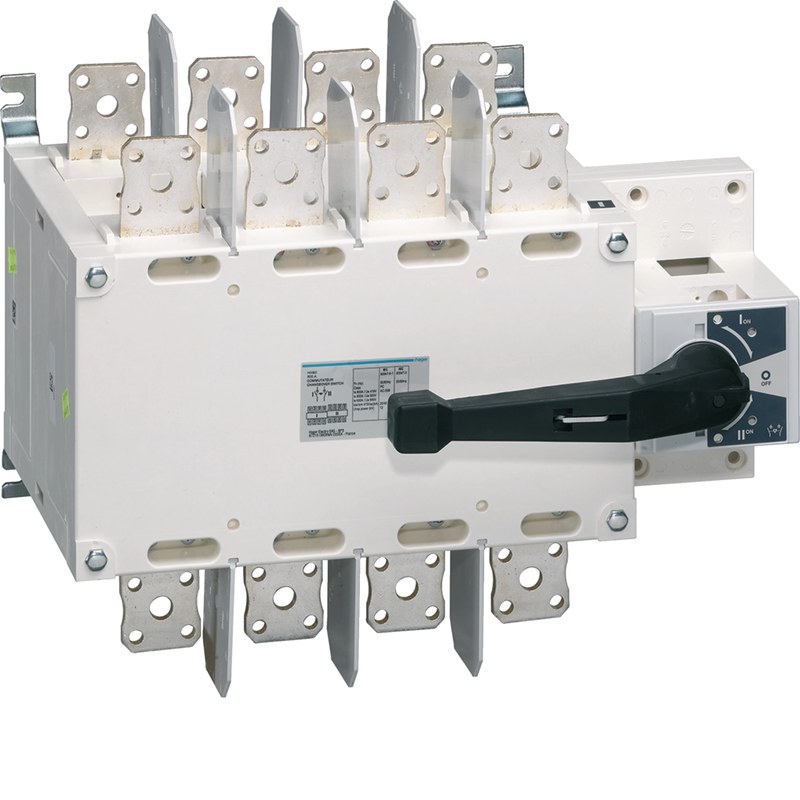

Конструкция

Силовая часть рубильника включает неподвижные и подвижные контакты, связанные с общим приводным механизмом. Единая рукоятка обеспечивает одновременное изменение состояния всех полюсов и исключает рассогласование фаз при штатной работе. Контактные группы размещаются в изоляционном корпусе, а клеммные узлы предназначены для подключения двух вводов и отходящей линии. Положение привода визуально соответствует состоянию коммутационной системы, что упрощает оперативный контроль. К основным конструктивным элементам относятся:

• изоляционный корпус,
• силовые контактные группы,
• общий механический привод,
• трехпозиционный узел I–0–II,
• вводные и отходящие клеммы,
• механизм фиксации положений,
• маркировка направлений переключения,
• элементы крепления в распределительном устройстве.

Включение в распределительную схему

Реверсивный рубильник устанавливают в точке схемы, где необходимо выбрать один из двух источников питания. Оба ввода должны иметь защиту, соответствующую расчетным токам и ожидаемым токам короткого замыкания. Решение о коммутации нейтрали определяется системой заземления, структурой сети и проектными требованиями. Защитный проводник PE штатным переключающим аппаратом не разрывают. Подключение должно исключать ошибочную перестановку вводных и отходящих цепей. Типовые области применения:

• распределительные щиты объектов,
• резервное питание от генератора,
• двухвводные системы электроснабжения,
• технологические участки с ручным резервированием,
• шкафы инженерных систем,
• небольшие производственные распределительные установки,
• цепи, где автоматический ввод резерва не требуется.

Монтаж и технический контроль

Перед вводом в эксплуатацию проверяют правильность соединений, соответствие номинала нагрузке, качество подготовки проводников и затяжку клемм. После монтажа контролируют свободное перемещение рукоятки и четкую фиксацию каждого положения. В рабочем состоянии не допускаются нестабильный контакт, локальный перегрев, деформация корпуса или повышенное механическое усилие. Состояние соединений необходимо оценивать в рамках регламентного обслуживания распределительного устройства. При осмотре проверяются:

• состояние корпуса и изоляционных частей,
• надежность фиксации I–0–II,
• затяжка силовых соединений,
• отсутствие следов нагрева,
• целостность маркировки,
• соответствие фактических соединений схеме,
• исправность аппаратов защиты в сопряженных цепях.

Таким образом, реверсивный рубильник Hager служит для ручного выбора одного из двух источников питания с обязательным промежуточным отключением нагрузки. Его применение позволяет построить прозрачную схему основного и резервного ввода без параллельного соединения источников. При выборе учитывают номинальный ток, число полюсов, рабочее напряжение, категорию применения, параметры защищаемой цепи и условия монтажа. Правильно включенный аппарат обеспечивает согласованную коммутацию полюсов и однозначное состояние распределительной системы. Компания «Олниса» осуществляет поставку реверсивных рубильников Hager и другого промышленного электротехнического оборудования для низковольтных распределительных систем.
