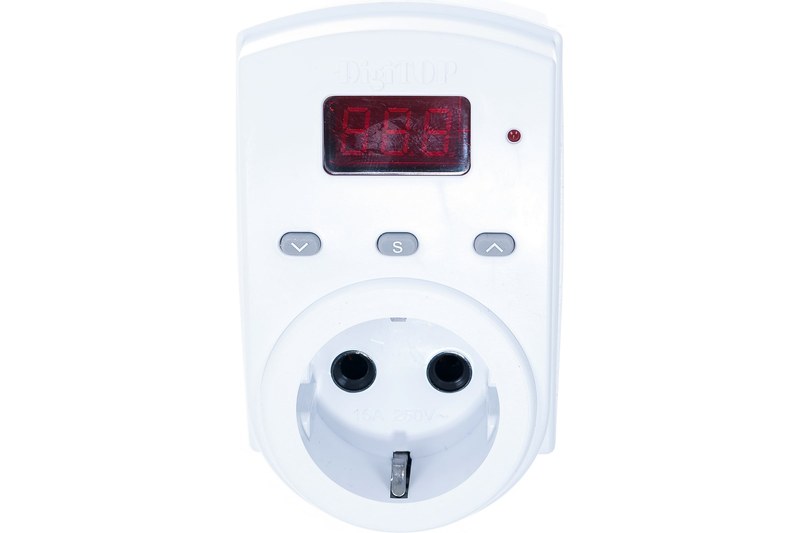

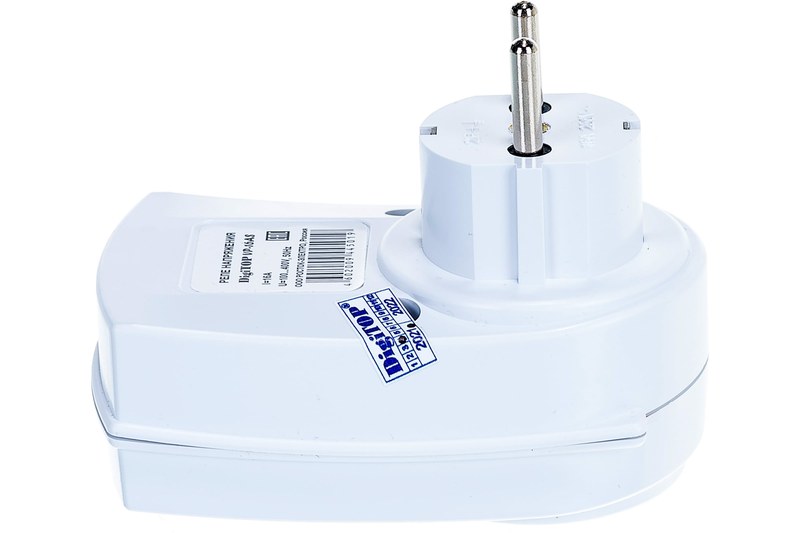

Реле напряжения DigiTOP VP-16AS — надежная защита электросети от перепадов напряжения

Реле напряжения DigiTOP VP-16AS относится к однофазным аппаратам автоматического контроля питающей сети. Его задача — отключать нагрузку при выходе напряжения за установленные пределы и восстанавливать питание после нормализации параметра с учетом заданной выдержки времени. VP-16AS не стабилизирует напряжение, а выполняет функцию контролирующего и коммутационного элемента.

Технические характеристики

DigiTOP VP-16AS включается в однофазную цепь питания и непрерывно сравнивает измеренное напряжение с заданным рабочим диапазоном. При нарушении нижней или верхней границы электронная схема выдает команду на отключение встроенного силового реле. После возврата напряжения в допустимую область начинается отсчет задержки повторного включения. К основным параметрам устройства относятся:

• работа в однофазной сети переменного тока класса 220–230 В,
• максимальный ток прямой коммутации до 16 А,
• настраиваемая нижняя граница отключения,
• настраиваемая верхняя граница отключения,
• регулируемая задержка повторного включения,
• цифровая индикация напряжения и параметров настройки,
• автоматическое отключение нагрузки при аварийном отклонении,
• автоматическое восстановление питания после нормализации сети.

Принцип работы

Измерительный тракт постоянно контролирует входное напряжение. Пока оно находится между установленными порогами, исполнительный контакт остается замкнутым и нагрузка подключена к сети. Если измеренное значение становится ниже нижней уставки либо выше верхней, управляющая электроника размыкает силовую цепь. Когда напряжение возвращается в разрешенный диапазон, реле переходит к отсчету времени задержки. По окончании выдержки питание восстанавливается только при условии, что новое аварийное отклонение не возникло. Рабочий цикл включает:

• измерение фактического напряжения,
• сравнение результата с пользовательскими уставками,
• удержание силового контакта во включенном состоянии при нормальном режиме,
• отключение нагрузки при нарушении заданной границы,
• контроль последующего восстановления сети,
• отсчет установленной временной выдержки,
• повторное включение нагрузки при допустимом напряжении.

Особенности конструкции

В корпусе VP-16AS объединены измерительный модуль, управляющая электроника, цифровой индикатор, органы настройки и электромеханическое исполнительное реле. Параметры задаются непосредственно с органов управления устройства. Дисплей используется для наблюдения за текущим напряжением и проверки установленных значений. Конструктивные особенности:

• единый корпус измерительной и коммутационной частей,
• электронная обработка сигнала напряжения,
• цифровое отображение контролируемого параметра,
• кнопочное задание рабочих уставок,
• встроенный силовой коммутационный элемент,
• сохранение установленных параметров,
• автоматическое переключение между рабочим, аварийным и восстановительным режимами.

Настройка рабочих порогов

Нижнюю и верхнюю границы следует задавать с учетом допустимого диапазона конкретного электроприемника. Слишком узкое окно контроля вызывает ненужные отключения при эксплуатационно допустимых колебаниях, а чрезмерно широкое уменьшает защитный эффект. Задержку повторного включения выбирают по характеру нагрузки. Основные операции настройки:

• установка нижнего порога,
• установка верхнего порога,
• задание времени повторного включения,
• контроль текущего значения по дисплею,
• проверка отключения при выходе напряжения за заданный диапазон,
• проверка восстановления питания после выдержки времени.

Области применения

VP-16AS целесообразно использовать там, где недопустимое напряжение способно нарушить нормальную работу однофазного оборудования. Типичные области применения:

• холодильное и климатическое оборудование,
• небольшие насосные установки,
• системы автоматики,
• электронные источники питания,
• офисная и бытовая техника,
• измерительная аппаратура,
• локальные однофазные распределительные цепи.

Таким образом, DigiTOP VP-16AS — однофазное реле контроля напряжения, рассчитанное на прямую коммутацию нагрузки до 16 А и автоматическое отключение при недопустимых сетевых отклонениях. Настраиваемые пороги и задержка повторного включения позволяют согласовать алгоритм работы с требованиями защищаемого оборудования. При применении необходимо учитывать рабочий и пусковой токи, тип нагрузки и координацию с аппаратами токовой, дифференциальной и импульсной защиты. Компания «Олниса» осуществляет поставку реле напряжения DigiTOP VP-16AS и другого промышленного электротехнического оборудования.
