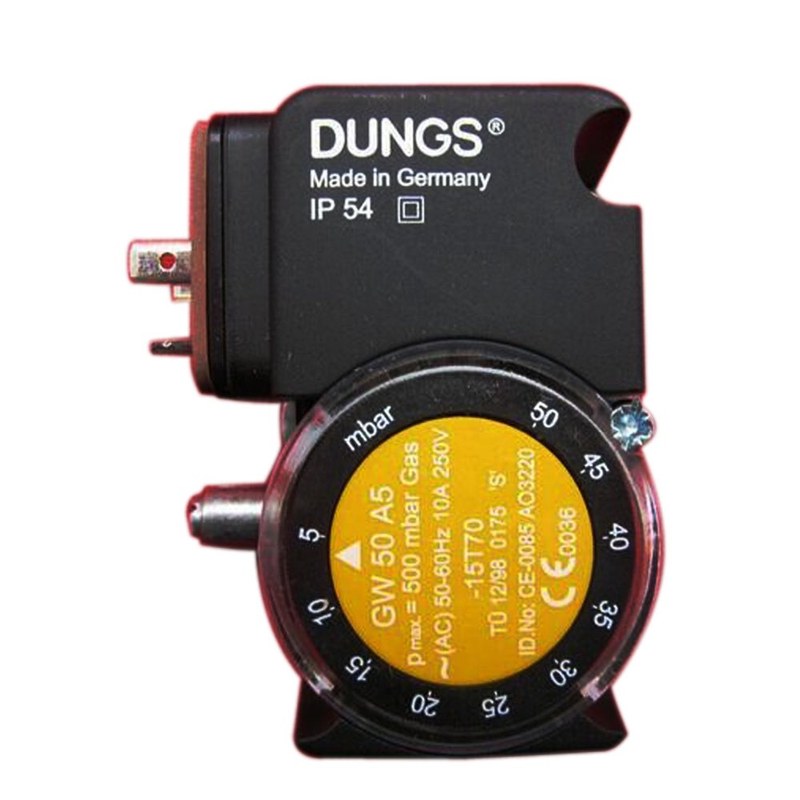

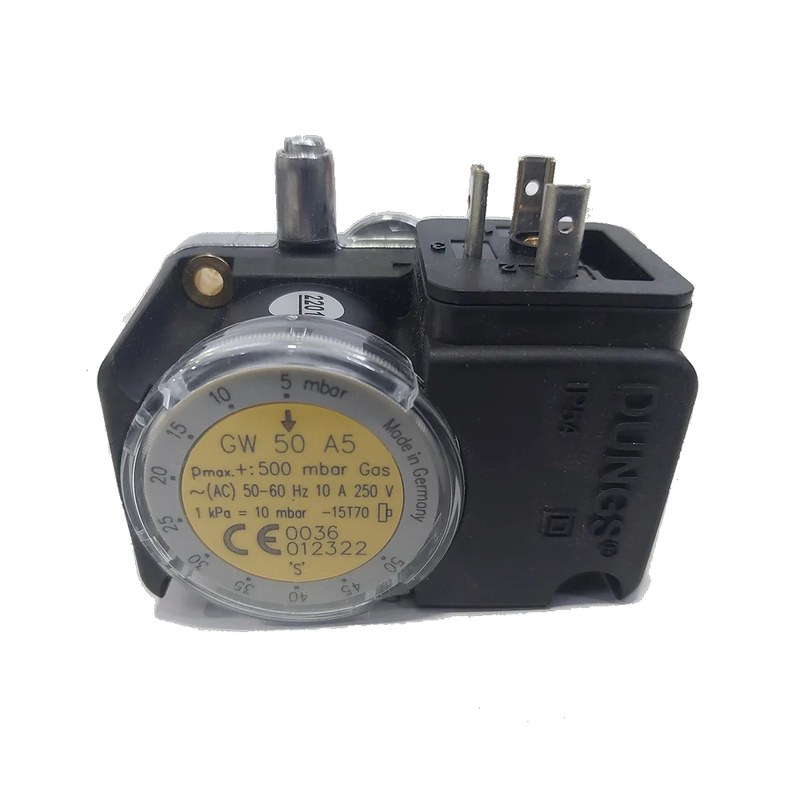

Реле давления DUNGS GW 50 A5/1 — точный контроль параметров газовой системы

Реле давления Dungs GW 50 A5/1 относится к электромеханическим приборам контроля газообразных сред и используется в газовых и горелочных системах, где требуется дискретный сигнал при достижении заданного порога. Устройство работает как элемент блокировки или разрешения, контролируя наличие, недостаток или превышение давления относительно установленной уставки. Принцип действия основан на преобразовании усилия, создаваемого средой на чувствительный элемент, в механическое переключение контактной группы. Прибор выдает сигнал без непрерывного аналогового измерения.

Рабочии функции

Dungs GW 50 A5/1 предназначен для контроля давления газа и воздуха в низконапорных трактах. При изменении давления мембранный механизм перемещает исполнительный узел и переводит микропереключатель в другое коммутационное состояние. После возврата давления контактная система восстанавливает исходное положение с учетом дифференциала переключения. Ключевые параметры и функции:

• контролируемая среда — совместимые газообразные среды,
• диапазон настройки модели GW 50 — до 50 мбар,
• выходной сигнал — механическое переключение электрических контактов,
• задание порога — механическое по шкале уставки,
• режим применения — контроль минимального или максимального давления,
• монтаж — с подключением измерительного канала к газовой или воздушной линии,
• основная функция — выдача дискретного сигнала при переходе давления через установленный предел.

Конструкция

Основу прибора образует измерительная камера с эластичным чувствительным элементом. Усилие от мембраны передается на механизм уставки и микропереключатель. Настроечная пружина создает противодействующее усилие, определяющее точку срабатывания. Изменением ее предварительного натяга задается требуемый порог. Электрическая часть отделена от контролируемого канала. В конструкции присутствуют:

• корпус с пневматической и электрической зонами,
• пружинный механизм задания уставки,
• механическая передача,
• микропереключатель с переключающим контактом,
• клеммный узел,
• шкала настройки давления,
• защитная крышка.

Принцип работы

Давление воздействует на мембрану с силой, зависящей от его величины и эффективной площади чувствительного элемента. Этому усилию противодействует настроечная пружина. Пока давление не достигло значения, определяемого положением механизма уставки, контактная группа сохраняет исходное состояние. При достижении порога мембрана перемещает исполнительный механизм, после чего микропереключатель изменяет состояние контактов. Реле не преобразует давление в цифровое значение, а сравнивает его с механически заданным пределом. Последовательность работы:

• подача давления в измерительную камеру,
• деформация мембраны,
• перемещение механической передачи при достижении порога,
• переключение контактной группы,
• передача дискретного сигнала в автоматику,

• обратное переключение после изменения давления на величину дифференциала возврата.

Настройка и проверка

Уставку задают по шкале реле с учетом технологического порога. Шкала является средством предварительной настройки, поэтому окончательную точку срабатывания проверяют по фактическому давлению с применением контрольного измерительного прибора. Важно исключить пульсации, вызывающие многократное переключение возле порога. При нестабильном давлении место установки и конфигурацию импульсного канала выбирают так, чтобы сигнал оставался устойчивым. При наладке выполняют:

• проверку герметичности присоединения,
• контроль электрического подключения,
• установку требуемого порога,
• плавное изменение давления до переключения,
• фиксацию фактической точки срабатывания,
• проверку давления обратного переключения,
• контроль реакции автоматики.

Области применения

Dungs GW 50 A5/1 используют в газовых горелках, котельных установках, блоках подготовки газа, вентиляционных и технологических системах, где давление служит условием безопасного или штатного режима. Реле может подтверждать достаточное давление перед исполнительным клапаном, отслеживать состояние после регулятора, контролировать воздушный тракт и участвовать в межблочных защитах. Типовые задачи:

• контроль минимального давления газа перед горелкой,
• формирование сигнала разрешения запуска,
• передача аварийного сигнала,
• межблочная блокировка исполнительных устройств.

Таким образом, реле давления Dungs GW 50 A5/1 является специализированным электромеханическим элементом контроля низкого давления газа или воздуха, формирующим дискретный сигнал при достижении установленной уставки. Мембранно-пружинный механизм обеспечивает непосредственное сравнение фактического давления с заданным порогом, а переключающий контакт позволяет использовать сигнал в цепях разрешения, блокировки и аварийного отключения. Рабочая надежность определяется герметичным монтажом, корректной настройкой и периодической проверкой точки срабатывания. Компания «Олниса» осуществляет поставку промышленного оборудования Dungs, включая реле давления серии GW для газовой автоматики и технологических установок.
