Тестовый набор Fluke Networks MS-POE Kit для проверки сетей PoE
Тестовый набор Fluke Networks MS-POE-KIT предназначен для проверки медной кабельной инфраструктуры Ethernet и диагностики питания PoE на объекте. Его применяют при вводе линий в эксплуатацию, техническом обслуживании и локализации отказов в офисных, промышленных и слаботочных сетях. Комплект объединяет кабельный верификатор MicroScanner PoE, съёмный адаптер карты соединений, удалённые идентификаторы и тональный пробник IntelliTone Pro 200. Комплект позволяет одновременно оценивать физическую целостность витой пары и доступность сетевого сервиса. Это средство верификации линий, а не замена сертификационным измерениям параметров передачи кабельной системы.
Состав набора

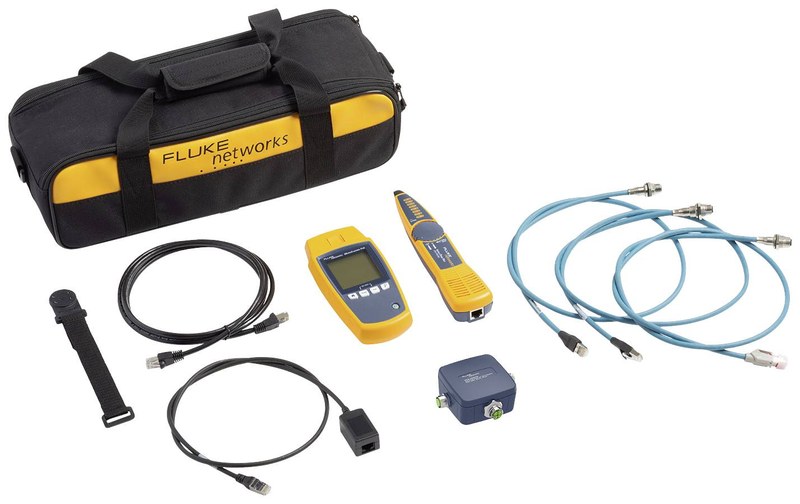

MS-POE-KIT рассчитан на специалистов, которым необходимо быстро установить, исправна ли линия, где находится дефект и способен ли подключённый порт предоставлять питание по Ethernet. Верификатор подключается к одному концу проверяемой линии, а адаптер или идентификатор — к удалённому. Результаты выводятся на монохромный экран с подсветкой; карта проводников, длина, номер удалённого адаптера и сведения о сервисе отображаются без последовательного перехода между несколькими тестовыми режимами. Состав комплекта определяет его рабочие возможности:

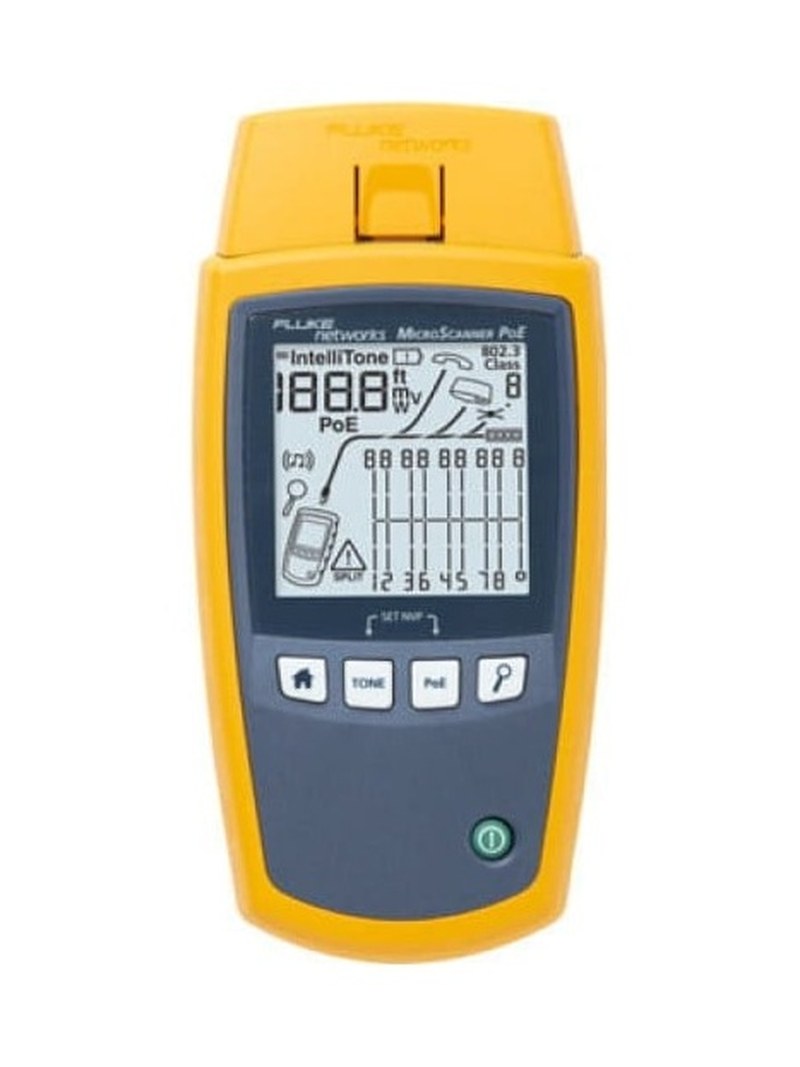

- MicroScanner PoE с основным съёмным адаптером Wiremap,
- выносной тональный пробник IntelliTone Pro 200,
- шесть идентификаторов RJ45 с номерами от 2 до 7,
- экранированные патч-корды RJ45 и RJ11 с переходниками,
- магнитное крепление для размещения прибора на металлической поверхности,
- две щелочные батареи AA и одна батарея 9 В для измерителя и пробника,
- мягкий чехол для тестового набора и прочный транспортный кейс,
- краткое руководство по началу работы на нескольких языках.
Проверка соединений и локализация неисправностей
В режиме wiremap устройство проверяет непрерывность отдельных жил и соответствие их соединениям на дальнем конце. Графическое представление показывает открытые проводники, короткие замыкания, перепутанные контакты и расщеплённые пары. Если подключён удалённый адаптер, прибор распознаёт его номер; комплектные идентификаторы позволяют параллельно промаркировать до шести линий и сопоставить настенную розетку с портом коммутационной панели. Такая проверка полезна при приёмке монтажа, поиске ошибочной раскладки и инвентаризации кабельных трасс.
Измерение PoE и сетевых портов
Режим MicroScanner PoE проверяет наличие питания по Ethernet и сообщает поддерживаемый класс мощности. Устройство запрашивает и обнаруживает совместимые источники IEEE 802.3af, 802.3at и 802.3bt, отображает класс PoE от 0 до 8, а для пассивных источников показывает напряжение. Показание помогает выявить отсутствие питания и определить максимальный доступный класс. При этом результат относится к доступности и объявленным характеристикам источника: он не заменяет анализ фактической нагрузки конечного устройства, бюджета питания коммутатора или качества электропитания под рабочим током. Прибор распознаёт объявленную скорость Ethernet-порта: 10, 100 Мбит/с, 1, 2,5, 5 и 10 Гбит/с. Эти данные дополняют тест кабеля, помогая отделить проблему физической пары от отсутствия активного сетевого оборудования или несоответствия ожидаемой скорости. При сопротивлении линии выше 12,5 Ом в режиме тестирования кабеля может выводиться сообщение HIGH . Оно служит диагностическим признаком повышенного сопротивления, которое способно влиять на работу PoE, но не является измерением мощности, потребляемой подключённым терминалом.
Работа с тональным пробником
Пробник IntelliTone Pro 200 трассирует кабель в пучке, на панели или у розетки. Верификатор формирует цифровые IntelliTone- и аналоговые сигналы; SmartTone помогает выделить нужную линию среди соседних. Тональная трассировка идентифицирует кабель, но не подтверждает качество его оконцовки. Ключевые рабочие параметры комплекта:
- диапазон длины витой пары — до 460 м,
- разрешение измерения длины — 0,3 м,
- типовая погрешность — ±4 % или 0,6 м, выбирается большее значение,
- определяемые классы PoE — 0–8; стандарты 802.3af, 802.3at и 802.3bt,
- определяемые скорости порта — от 10 Мбит/с до 10 Гбит/с,
- интерфейсы кабельного тестирования — RJ45 и RJ11,
- типовое время работы прибора — 20 часов на двух элементах AA,
- рабочая температура — от 0 до 45 C,
- габариты с адаптером — 7,6 × 16,3 × 3,6 см, масса — около 300 г.
Таким образом, Fluke Networks MS-POE-KIT объединяет в одном переносном наборе средства проверки целостности витой пары, оценки длины, идентификации удалённых линий, обнаружения сетевых портов и первичного контроля PoE. Его инженерная ценность заключается в том, что за один цикл можно получить картину проводников, оценить доступность питания и скорости, а затем физически проследить нужный кабель с помощью отдельного пробника. Результаты подходят для оперативной верификации и поиска типовых монтажных неисправностей; для сертификации структурированной кабельной системы требуются измерительные решения соответствующего класса. Компания «Олниса» осуществляет поставку промышленного оборудования, включая тестовый набор Fluke Networks MS-POE-KIT.
