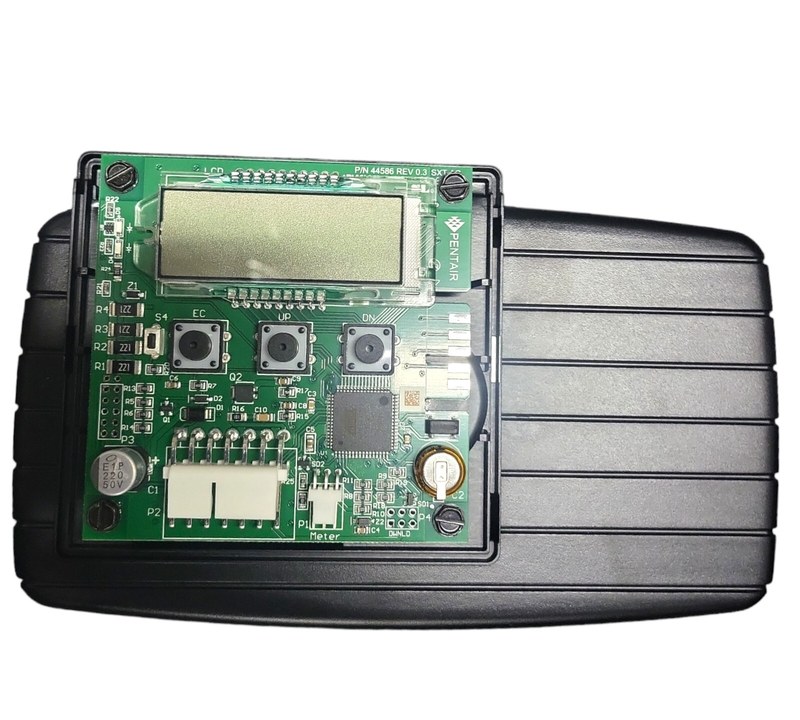

Микросхема 40259 Fleck — важный элемент электронных систем управления
Микросхему Fleck 40259 рассматривают в контексте электронной автоматики водоподготовки, где контроллер формирует команды для привода клапана. При оценке совместимости различают маркировку микросхемы, обозначение печатной платы и артикул контроллера в сборе: совпадение одного номера не доказывает взаимозаменяемость.
Функциональное значение в системе
Электронный блок клапана преобразует настройки и входные сигналы в команды приводу. Логика обеспечивает заданные интервалы и последовательность перемещения распределителя. Управление выполняется по времени, обработанному объему либо сочетанию условий. В составе такой системы решаются следующие задачи:
- учет времени эксплуатации между регенерациями,
- обработка импульсов расходомера при наличии объемного управления,
- формирование команды запуска и перехода между стадиями цикла,
- контроль достижения требуемого положения клапанного механизма,
- сохранение пользовательских параметров при предусмотренной конструкции памяти.
Электрические параметры и совместимость
Совпадения надписи на корпусе недостаточно для установления совместимости. Значение имеют питание, уровни сигналов, выводы и версия платы. Напряжение привода клапана не равно обязательно питанию микросхемы: преобразование может осуществляться отдельно. Техническая идентификация включает следующие параметры:
- полное обозначение компонента и вариант его исполнения,
- количество выводов, шаг контактов и ориентир первого вывода,
- допустимые уровни питания и логических входов,
- назначение интерфейсных линий и управляющих выходов,
- соответствие разводке печатной платы и установленной прошивке,
- допустимые температурные условия и требования к защите от помех.
Численные пределы напряжения, тока и температуры Fleck 40259 не определяются по одному артикулу. Подача питания без распиновки угрожает повреждением схемы. Раздельная проверка питания микросхемы и силовой части позволяет выявить просадку под нагрузкой. Уровень пульсаций на плате управления оценивают по схеме, поскольку цифровые входы могут воспринимать кратковременные выбросы как ложные команды.
Алгоритм управления регенерацией
В умягчителе после исчерпания расчетной емкости загрузки начинается регенерация. В объемном режиме ее запуск зависит от расхода, жесткости воды и резерва; в календарном — от заданного интервала. При отложенном пуске выполнение переносится на установленное время суток. Типовая технологическая последовательность предусматривает:
- обратную промывку слоя для удаления задержанных частиц,
- подачу регенерирующего раствора и контакт с загрузкой,
- медленную промывку для вытеснения остаточного раствора,
- быструю промывку до восстановления эксплуатационного режима,
- пополнение реагентного бака при соответствующей гидравлической схеме.
Число и порядок стадий зависят от клапана и направления потоков. Результат также определяется состоянием поршня, уплотнений, инжектора и ограничителей расхода.
Интерфейсы и исполнительные цепи
В контроллере разделены сигнальные входы и цепи нагрузки. Импульсы расходомера пересчитываются в объем по калибровочному коэффициенту. Сигнал положения позволяет контролировать достижение приводом заданной позиции. При исследовании электрических связей выделяют:
- входы импульсного измерения расхода,
- цепи определения положения кулачка или приводного узла,
- линии клавиатуры и индикаторного модуля,
- сигналы управления двигателем через коммутационный каскад,
- общие проводники, развязку и фильтрацию питающих цепей.
При обработке импульсов важно учитывать дребезг контактов и электромагнитные наводки, которые искажают расчетный объем. На помехоустойчивость влияют длина сигнального кабеля, схема заземления и фильтрация входа. Состав интерфейсов зависит от версии платы. Для питания двигателя необходим соответствующий драйвер: прямое подключение к логическому выходу недопустимо.
Конструктивные и эксплуатационные факторы
Надежность платы зависит от пайки, металлизации переходов и чистоты поверхности. Конденсат и солевые растворы повышают токи утечки, вызывают коррозию выводов и искажают уровни сигналов. Геометрия корпуса должна соответствовать посадочному месту. Работоспособность электронной части поддерживают следующие конструктивные меры:
- стабилизация питания с учетом кратковременных провалов,
- фильтрация импульсных помех на входах датчиков,
- защита линий от электростатических разрядов,
- разнесение сигнальных дорожек и цепей привода,
- изоляция платы от протечек и агрессивных загрязнений.
Это требования к узлу, а не подтверждение встроенных защит Fleck 40259. Осмотр контактов необходим до испытаний.
Таким образом, Fleck 40259 необходимо оценивать в составе конкретной платы управления. Критичны электрическая совместимость, устойчивость к внешним воздействиям и достоверная диагностика. Компания «Олниса» осуществляет поставку промышленного оборудования и комплектующих для систем автоматизации и водоподготовки.
