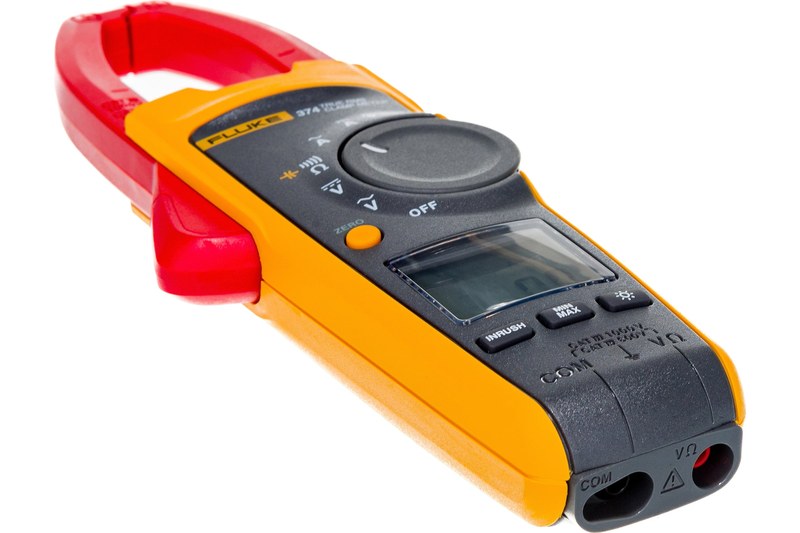

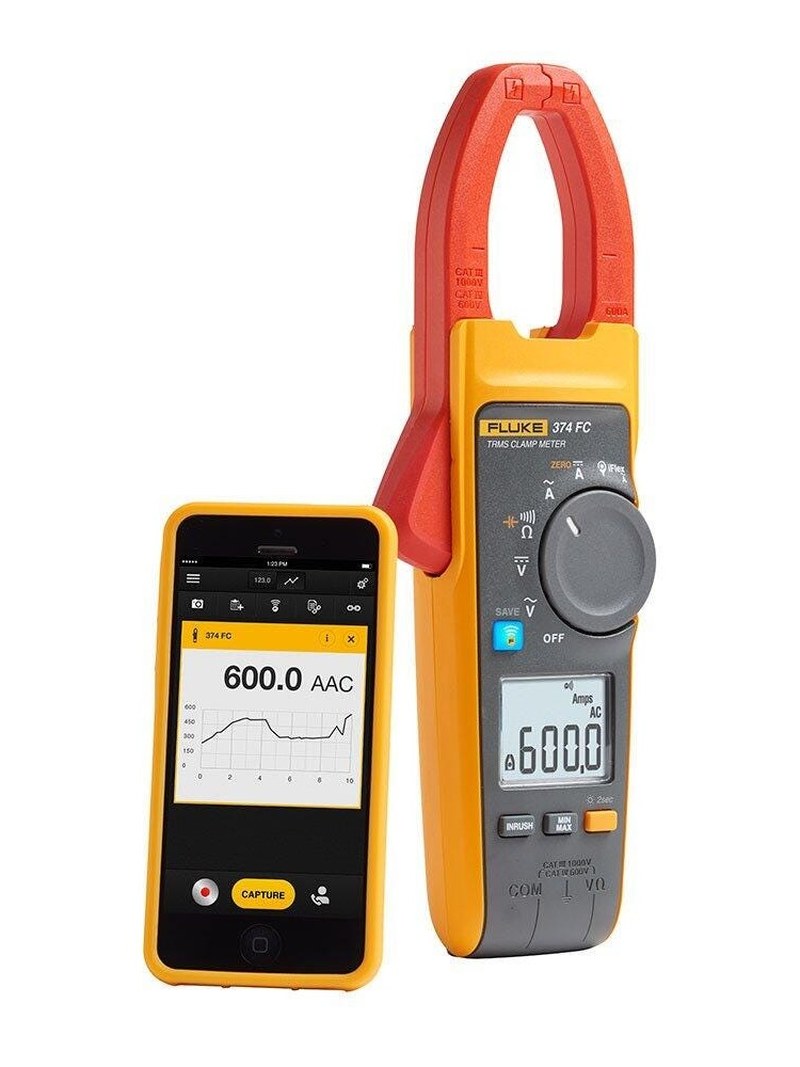

Клещи Fluke 374 — высокая точность измерений в промышленных условиях

Fluke 374 измеряет ток без разрыва цепи: губки воспринимают магнитное поле проводника, а электронный тракт преобразует сигнал в показание. Прибор также измеряет напряжение, сопротивление и ёмкость, поддерживает True RMS для переменного сигнала. Его применяют при обслуживании распределительных устройств, электродвигателей и насосных установок.

Технические характеристики

Набор диапазонов и основные параметры Fluke 374 определяют его применение в низковольтных силовых цепях:

• переменный ток через губки — до 600 А, разрешение 0,1 А;
• постоянный ток через губки — до 600 А, разрешение 0,1 А;
• переменное напряжение — до 600 В, разрешение 0,1 В;
• постоянное напряжение — до 600 В, разрешение 0,1 В;
• сопротивление — до 6000 Ом, разрешение 0,1 Ом на участке до 600 Ом;
• ёмкость — до 1000 мкФ, разрешение 0,1 мкФ на участке до 100 мкФ;
• частота и температура в перечень функций базовой модели не входят;
• раскрытие губок — 34 мм, масса прибора — около 388 г;
• питание — две батареи AA, предусмотрено автоматическое отключение.

Точность переменного тока составляет 2 % ± 5 единиц младшего разряда при 10–100 Гц и 2,5 % ± 5 единиц при 100–500 Гц; постоянного тока — 2 % ± 5 единиц. Для переменного напряжения указано 1,5 % ± 5 единиц при 20–500 Гц, постоянного — 1 % ± 5 единиц. Погрешность измерения сопротивления — 1 % ± 5 единиц, ёмкости — 1 % ± 4 единицы. Разрешение дисплея не равно точности.

Принцип измерения и обработка сигнала

В режиме переменного тока магнитная система губок преобразует поле проводника в сигнал. Постоянный ток измеряется магниточувствительным датчиком; перед отсчётом выполняют компенсацию нуля. Охватывают одну жилу: одновременный захват фазного и нейтрального проводников приводит к компенсации полей и занижению показания. В многожильном кабеле измеряют отдельную жилу. True RMS вычисляет действующее значение несинусоидального сигнала, что полезно при нагрузке с преобразователями. Точность ограничена полосой измерений 10–500 Гц и коэффициентом амплитуды до 2,5 при 600 А; при превышении нужна дополнительная поправка.

Пусковой ток и постоянные цепи

Постоянный ток проверяют в аккумуляторных цепях и шинах питания. Перед отсчётом обнуляют показание, смыкают губки и охватывают одну жилу. Ток двигателя сопоставляют с нагрузкой; замер не оценивает состояние изоляции или обмоток. Режим пускового тока фиксирует кратковременный бросок при запуске и помогает оценить работу цепи защиты. Показание относится к переходному процессу, не к установившемуся потреблению. При сравнении запусков сохраняют одинаковыми нагрузку и положение прибора.

Конструкция, индикация и принадлежности

Губки раскрываются на 34 мм; корпус рассчитан на работу одной рукой, дисплей снабжён подсветкой, диапазон выбирается автоматически. Щупы для измерения напряжения, сопротивления и ёмкости подключают к входам COM и V/. Сопротивление и ёмкость измеряют на обесточенной цепи после безопасного разряда конденсаторов. Типовой комплект включает провода TL75, мягкий чехол, две щелочные батареи AA и документацию по безопасности. Модель совместима с приобретаемым отдельно гибким датчиком iFlex: он расширяет измерение переменного тока до 2500 А и облегчает охват шин и проводников сложной формы. Точность зависит от положения проводника, соединения петли и внешних магнитных полей; постоянный ток этим датчиком не измеряется.

Электробезопасность и порядок работы

Для прибора указаны категории CAT III 1000 В и CAT IV 600 В. CAT III относится к распределительным цепям здания, CAT IV — к точкам ввода и участкам с более высокой ожидаемой энергией переходных процессов. Допустимое напряжение выбирают с учётом категории точки и характеристик прибора и щупов. Эти пределы не заменяют требований к средствам защиты и безопасному доступу. Перед измерением проверяют прибор и точку подключения, затем выбирают правильный режим. Практическая последовательность включает:

• осмотреть корпус, губки, щупы и убедиться в отсутствии трещин, загрязнения и повреждения изоляции;
• сверить категорию точки, допустимое напряжение и подходящий режим измерения;
• для измерения тока охватить одной губкой один проводник и по возможности расположить его по центру;
• дождаться устойчивого показания, проверить единицы измерения и сопоставить значение с ожидаемым диапазоном;
• перед измерением постоянного тока проверить нулевое смещение, а при проверке напряжения соблюдать полярность;
• по окончании отсоединить щупы, убрать прибор и зафиксировать условия, необходимые для повторения замера.

На показания влияют неполное смыкание губок, загрязнение поверхностей, соседние проводники и внешнее магнитное поле. При сравнении фаз сохраняют одинаковое положение клещей и нагрузку. Напряжение измеряют щупами параллельно участку, сопротивление — на обесточенной цепи. Прибор и принадлежности периодически проверяют по процедуре предприятия.

Области применения

Fluke 374 применяют для контроля нагрузки, выявления перегруженных ветвей, проверки напряжения в распределительных устройствах, диагностики электроприводов и измерения ёмкости отключённых компонентов. Измерение тока без разрыва проводника ускоряет осмотр работающего оборудования при безопасном доступе. В протоколе фиксируют точку, режим, нагрузку, дату проверки прибора и применённую оснастку. Клещи не заменяют анализатор качества электроэнергии, осциллограф или мегомметр. Для спектрального анализа, длительной регистрации и испытания изоляции нужны специализированные средства.

Таким образом, Fluke 374 измеряет переменный и постоянный ток до 600 А, напряжение до 600 В, сопротивление и ёмкость. True RMS, фиксация пускового тока и iFlex полезны при диагностике силовых цепей. Результаты требуют правильного охвата проводника и соблюдения категорий безопасности. Компания «Олниса» поставляет промышленное оборудование, включая измерительные приборы для контроля цепей.
