Детектор напряжения Fluke 2AC: компактная проверка без контакта
Fluke 2AC VoltAlert — бесконтактный детектор переменного напряжения для предварительной проверки электрических цепей. Он обнаруживает поле через изоляцию и сигнализирует красным свечением наконечника, но не измеряет напряжение и не подтверждает обесточивание. Для такого заключения требуются подходящее средство контроля и установленная процедура.
Принцип действия и индикация

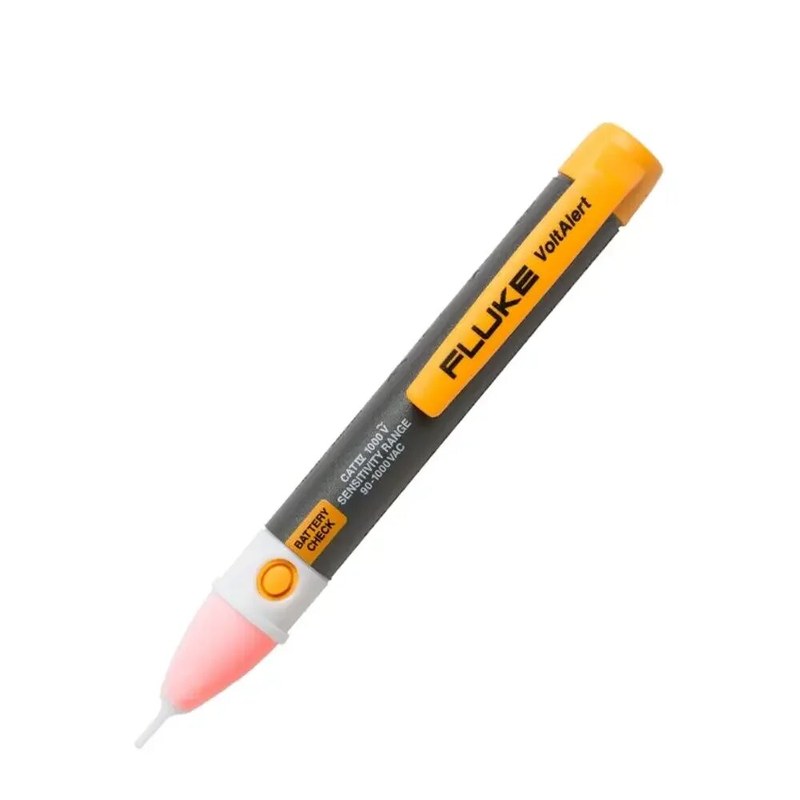

Емкостная схема воспринимает переменное поле, проходящее через изоляцию, и преобразует сигнал в красное свечение наконечника при превышении порога. Бесконтактная проверка снижает вероятность замыкания щупом, но не отменяет дистанцию и средства защиты. Индикация качественная и не даёт численного значения. Наведённое поле соседней жилы может вызвать отклик на отключённом проводнике, а экран или металлическая оболочка ослабляют сигнал. Результат сопоставляют со схемой; измерение и доказательство отсутствия напряжения выполняют контактным методом.
Конструкция, питание и параметры

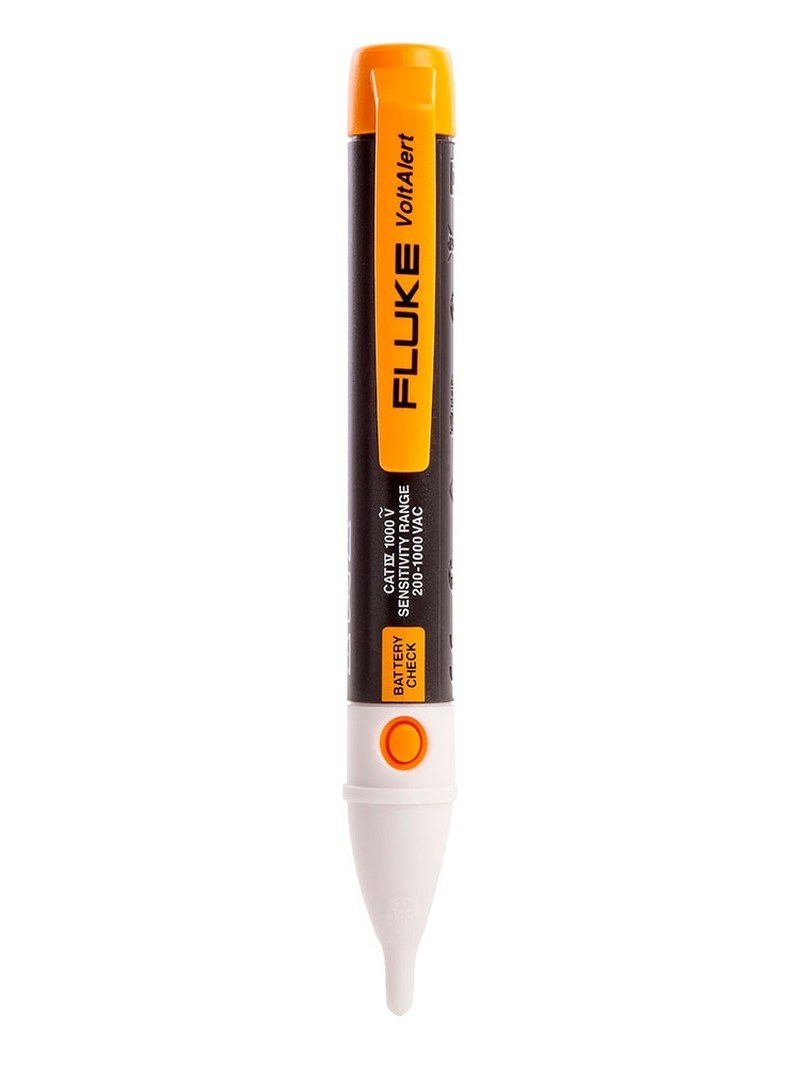

Карманный корпус имеет изолирующий наконечник, встроенную клипсу и световую индикацию у рабочей части. Питание обеспечивают две щелочные батареи AAA. Режим Always On с низким энергопотреблением дополняет отдельная кнопка тестирования батарей; типичный срок их службы превышает год. Основные параметры модели:
- диапазон обнаружения — 90–1000 В AC,
- категория перенапряжения — CAT IV 1000 V,
- питание — две батареи AAA,
- температура работы и хранения — от −10 до +50 C,
- влажность — до 95 % при 0–30 C, до 75 % при 30–40 C и до 45 % при 40–55 C,
- высота применения — до 2000 м,
- типичный срок службы батарей — более года.
CAT IV характеризует применение на вводе электроустановки и стойкость к импульсным перенапряжениям, но не разрешает контакт с открытыми частями и не заменяет требования электробезопасности. За пределами заданных условий обнаружение не гарантируется.
Порядок проверки и ограничения метода
Перед работой осматривают корпус, проверяют батареи и испытывают прибор на известном источнике в допустимом диапазоне. После проверки объекта функциональный тест повторяют: так выявляют неисправность или разряд. Если ожидаемой индикации нет, детектор не используют. Наконечник подносят к точке проверки без касания оголённой части, а отклик оценивают с учётом соседних цепей. При нескольких вводах учитывают возможные источники обратного питания. Для установления безопасного состояния отключают и блокируют источник, исключают повторное включение и проверяют отсутствие напряжения предназначенным для этого прибором. Детектор служит для предварительного поиска и не является единственным основанием для допуска к ремонту. Результат фиксируют по форме объекта.
Практическая интерпретация результатов
При обследовании распределительного щита 2AC применяют как средство первичного ориентирования: детектором находят вероятно активные участки, после чего измерительным прибором проверяют параметры цепи по принятой методике. При поиске проводника в многожильном кабеле наконечник перемещают вдоль доступной изоляции и сопоставляют реакцию на отдельных жилах; результат зависит от взаимного расположения проводов и близости других источников поля. В розетке детектор помогает выявить возможное наличие фазы, однако индикация через корпус не показывает, исправны ли нейтраль и защитный контакт. Отсутствие отклика в экранированном кабеле или внутри закрытого металлического оборудования также не может быть истолковано как подтверждение отсутствия напряжения. Измерительная функция прибора намеренно ограничена бинарным признаком обнаружения. На дисплее не отображаются числовое значение, частота, форма сигнала или погрешность; невозможно построить протокол измерений напряжения на основании одного свечения. Для контроля порогов реле, проверки падения напряжения под нагрузкой, оценки перекоса фаз и поиска неисправности с количественными критериями используют мультиметр, токовые клещи либо специализированный анализатор в соответствующей категории безопасности. Это разделение функций позволяет встроить детектор в рабочий процесс без чрезмерной интерпретации его показаний. Условия на объекте влияют на повторяемость емкостной связи. При сравнении точек сохраняют положение детектора и проверяют его на опорном источнике. Нестабильную реакцию считают неопределённой и уточняют иным методом.
Таким образом, Fluke 2AC — компактный индикатор переменного напряжения 90–1000 В AC для предварительной проверки цепей. Его показание подтверждает наличие поля, но отсутствие свечения не удостоверяет обесточивание и не заменяет количественные измерения. Безопасное состояние устанавливают контактными средствами по утверждённой процедуре. Компания «Олниса» осуществляет поставку промышленного оборудования, включая измерительные приборы для технической эксплуатации и диагностики.
