Лазерный дальномер Fluke 419D: точные измерения для различных задач

Лазерный дальномер Fluke 419D измеряет линейные размеры бесконтактно, что удобно при обмерах на высоте, в труднодоступных местах и помещениях, где неудобно применять рулетку. Числовая индикация исключает считывание делений шкалы и удержание ленты натянутой на всей длине пролёта. Модель измеряет расстояния до 80 м при благоприятных условиях отражения и освещённости. Реальная точность зависит от свойств цели, температуры, фонового света, направления луча и устойчивости корпуса. Для инженерного применения важно соотносить показание с этими условиями: дальномер ускоряет обмеры и разметку, но не заменяет контрольную процедуру, если результат влияет на допуск, расчёт или исполнительную документацию.

Принцип работы и порядок измерения

Fluke 419D излучает видимый красный лазерный сигнал и принимает отражение от выбранной цели. Электронный тракт определяет интервал между излучением и приёмом, а затем рассчитывает дистанцию по времени прохождения света. Оператор наводит пятно на поверхность и запускает измерение кнопкой. Прямой метод сокращает время одиночного обмера и позволяет выполнять серию замеров, не перемещаясь к конечной точке.

Характеристики и вычислительные функции

Ключевые параметры Fluke 419D характеризуют его измерительный диапазон, точность и условия применения:

• типичный рабочий диапазон — до 80,0 м при благоприятных условиях,
• дальность при неблагоприятном отражении или освещённости — до 60 м,
• типичная погрешность — ±1,0 мм,
• максимальная погрешность — ±2,0 мм в заданном диапазоне условий,
• от 10 до 30 м максимальное отклонение может возрастать до 0,1 мм/м, свыше 30 м — до 0,15 мм/м,
• лазер класса 2 с длиной волны 635 нм и мощностью менее 1 мВт,
• электробезопасность — IEC 61010-1:2001, лазерная безопасность — EN 60825-1:2007,
• степень защиты корпуса — IP54,
• питание — две батареи AAA по 1,5 В, ресурс — до 5000 измерений,
• размеры — 127 × 56 × 33 мм, масса с батареями — 153 г,
• рабочая температура — от −10 до +50 C, хранение — от −25 до +70 C,
• автоматическое отключение лазера — через 90 секунд, питания — через 180 секунд.

Значение ±1 мм относится к условиям с высокой отражательной способностью цели, слабой фоновой освещённостью и температурой около 25 C. Допуск ±2 мм применим к более широкому диапазону отражения и температур от −10 до +50 C. На ярком свету, при слабом контрасте или тёмной поверхности дальность уверенного захвата может сократиться. Поэтому для предельных дистанций целесообразно выбирать крупную однородную мишень и проверять повторяемость показаний. Помимо прямого расстояния, прибор выполняет вычисления площади и объёма по введённым линейным размерам, сложение и вычитание, расширенный косвенный расчёт по теореме Пифагора. Режим минимума и максимума фиксирует наименьшее или наибольшее значение. Функция разбивки помогает откладывать заданные интервалы при разметке. Трёхстрочный дисплей с подсветкой показывает измеренные и расчётные значения, а память сохраняет двадцать последних экранов.

Конструкция и защита

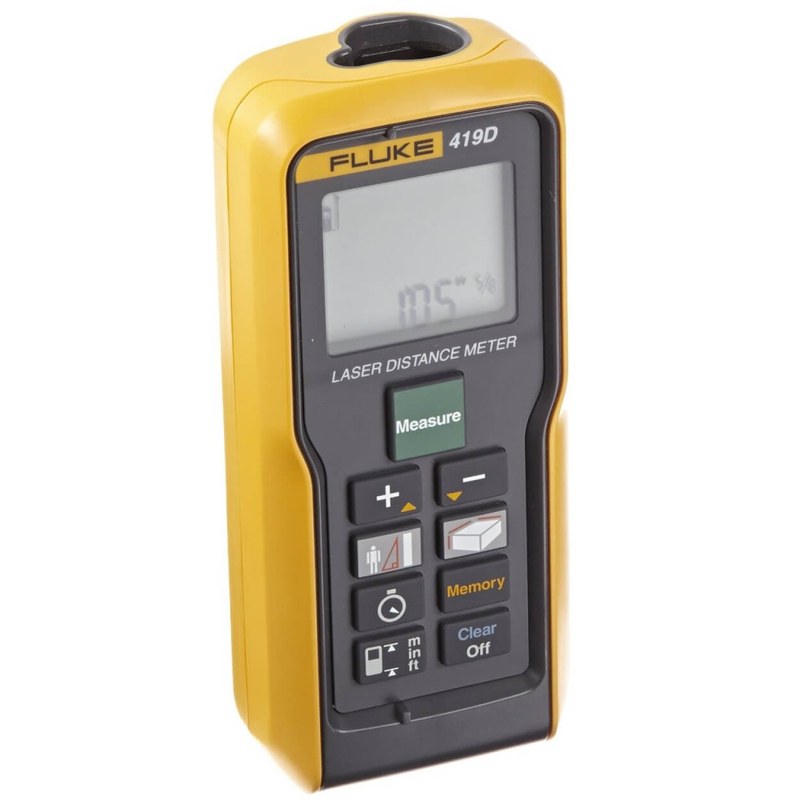

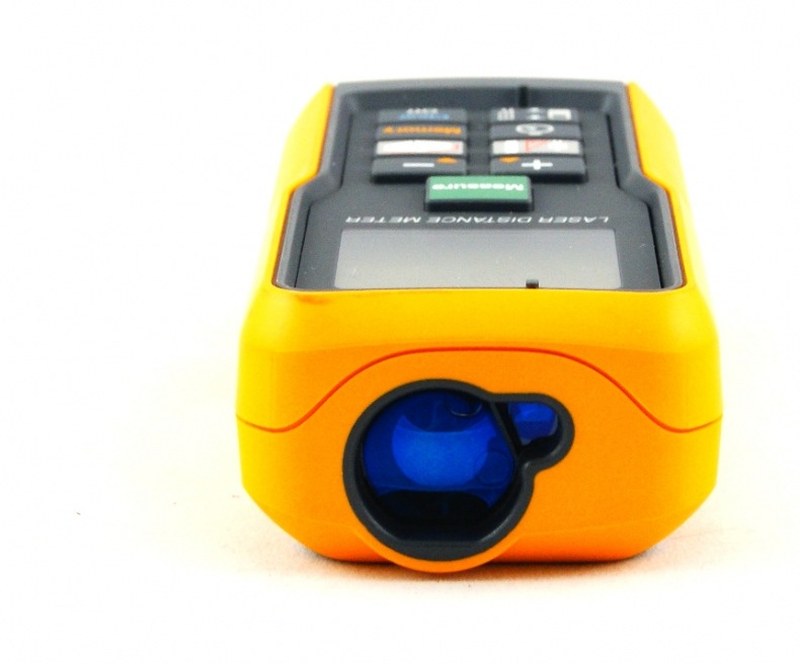

Компактный корпус рассчитан на удержание одной рукой; кнопки запускают измерение и переключают расчётные режимы, а звуковой отклик подтверждает нажатие. Трёхстрочный дисплей с подсветкой показывает текущие и связанные значения, что облегчает работу в затемнённых помещениях. Для устойчивого наведения на дальней цели предусмотрено крепление на штатив. Степень IP54 означает защиту от пыли, способной нарушить работу, и водяных брызг, но не допускает погружения или мойки струёй. Оптические окна следует содержать чистыми. Лазер класса 2 не направляют в глаза и на людей; при длительном хранении батареи извлекают, чтобы исключить повреждение от утечки электролита.

Методика и оценка результата

Прямой режим используют для определения расстояния между стенами, конструкциями или точками монтажа. Площадь рассчитывают по двум линейным сторонам, объём — по трём; погрешность исходных измерений переносится на вычисленный результат. Косвенная функция Пифагора полезна, когда невозможно напрямую направить луч на конечную точку, однако она требует корректно связанных замеров. Чем больше исходных отрезков участвует в расчёте, тем внимательнее следует проверять постановку прибора и геометрию цели. При наружных работах учитывают солнечный свет, размер пятна и вид поверхности. Стекло может пропускать или отражать излучение, поэтому показание по оконной плоскости не всегда соответствует расстоянию до объекта за ней. Блестящая наклонная поверхность способна отвести отражение от приёмника. Для снижения риска выбирают однородную матовую область, исключают посторонние предметы в луче и при необходимости применяют совместимую отражательную мишень. В рабочей записи полезно фиксировать точку отсчёта, условия измерения и число повторов.

Области инженерного применения

Fluke 419D используют при обмерах помещений, проверке расстояний между строительными элементами, оценке монтажных зон, подготовке разметки и контроле проходов или проёмов. Бесконтактный способ удобен над лестничным маршем, через ограниченный проход и там, где оператор не может дотянуться до конечной точки. Расчёт площади и объёма упрощает предварительные оценки объёма отделочных материалов, вместимости зоны или габаритов участка работ. Память на двадцать экранов помогает просматривать последние результаты, хотя не заменяет полноценную систему регистрации данных.

Таким образом, Fluke 419D объединяет дальность до 80 м, типичную точность ±1 мм, вычисление площади и объёма, косвенные измерения, разбивку интервалов и память на двадцать экранов. Компактный корпус, подсвечиваемый дисплей, питание от двух батарей AAA и защита IP54 делают прибор практичным средством полевых обмеров. Достоверность результата определяется правильностью точки отсчёта и соблюдением условий измерения; заявленные характеристики необходимо соотносить с отражением цели, освещённостью, температурой и требованиями конкретной операции. Компания «Олниса» осуществляет поставку промышленного оборудования, включая лазерный дальномер Fluke 419D.
