Электрический тестер Fluke T6-1000 PRO — надежное решение для обслуживания электрических сетей

Fluke T6-1000 PRO — переносной тестер для проверки силовых цепей и промышленного электрооборудования. Его особенность — измерение переменного напряжения и тока открытым захватом с технологией FieldSense без контакта щупа с фазой. Предусмотрены также контактные измерения напряжения, сопротивления и прозвонка. Совмещение функций не отменяет требований электробезопасности.

Технические характеристики

Основные измерительные параметры прибора включают:

• напряжение FieldSense — до 1000 В, разрешение 1 В, погрешность ±(3 % + 3 единицы младшего разряда),
• ток через захват — 0,1–200 А, разрешение 0,1 А, погрешность ±(3 % + 3 единицы младшего разряда),
• частоту через захват — 45–66 Гц, разрешение 1 Гц, погрешность ±(1 % + 2 единицы младшего разряда),
• переменное напряжение через щупы — до 1000 В, разрешение 1 В, погрешность ±(1,5 % + 2 единицы младшего разряда),
• постоянное напряжение через щупы — до 1000 В, разрешение 1 В, погрешность ±(1 % + 2 единицы младшего разряда),
• сопротивление — пределы 2000 Ом, 20,00 кОм и 100,0 кОм, погрешность ±(1 % + 2 единицы младшего разряда),
• раскрытие измерительной вилки — 17,8 мм, для одиночных проводников до AWG 4/0,
• категории безопасности — CAT III 1000 В и CAT IV 600 В,
• питание — два элемента AA, масса — 0,35 кг, размеры — около 61 × 259 × 44 мм.

Измерение напряжения FieldSense специфицировано от 16 В на частотах 45–66 Гц; нижнюю границу контактного диапазона нельзя переносить на этот режим. Паспортная точность указана для +18...+28 C при относительной влажности до 90 %. При выходе за эти пределы учитывается температурная поправка. Периодичность калибровки по техническим характеристикам составляет один год.

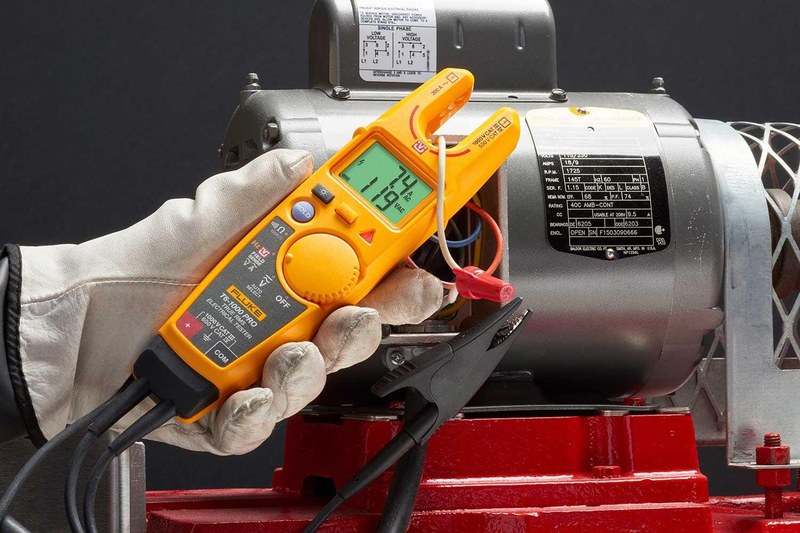

Принцип измерения FieldSense

Открытый захват регистрирует магнитное поле одиночного проводника. Напряжение определяется посредством емкостной связи с жилой и опорным потенциалом земли. Электронная схема преобразует сигналы в цифровые показания. На дисплее одновременно выводятся напряжение и ток, что ускоряет оценку питающей линии. Последовательность работы с FieldSense предусматривает:

• выбор соответствующего положения переключателя,
• размещение одного изолированного проводника внутри вилки,
• обеспечение емкостной связи с землей либо подключение черного провода к точке заземления,
• считывание напряжения, тока и при необходимости частоты с дисплея.

При охвате фазного и обратного проводников поля компенсируются, и показания тока искажаются. При работе в диэлектрических перчатках или с изолирующей лестницы требуется внешнее заземление по инструкции изготовителя. Отсутствие показаний FieldSense не удостоверяет отсутствие напряжения.

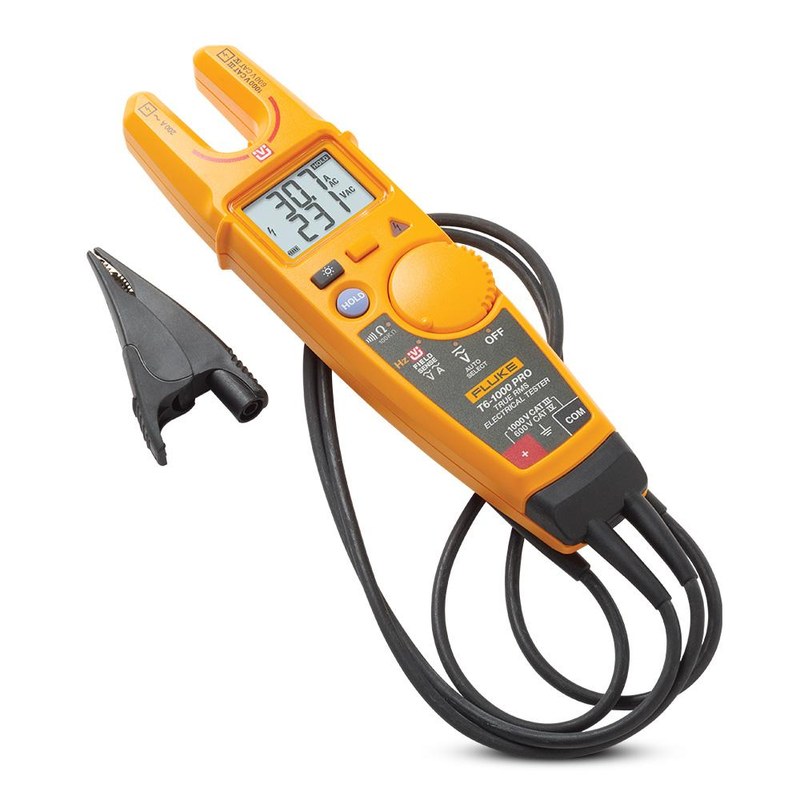

Особенности конструкции

Вытянутый корпус облегчает доступ к проводам щитов. Открытая измерительная вилка не требует размыкания губок, характерного для обычных токовых клещей. На лицевой панели расположены переключатель режимов, дисплей с подсветкой и кнопка HOLD для удержания значения. Совместим с магнитным держателем Fluke TPAK. Стандартная комплектация предусматривает:

• тестер с присоединенными измерительными проводами и съемными колпачками щупов,
• зажим «крокодил» AC285 SureGrip для подключения к опорной точке,
• чехол H-T6 для хранения и переноски,
• эксплуатационную документацию.

Два элемента AA обеспечивают до 360 часов работы; при регулярном использовании FieldSense типичная автономность составляет около 200 часов.

Контактные режимы и индикация

Щупы применяются для проверки постоянного напряжения, определения разности потенциалов между узлами и измерения сопротивления. Контактный способ исследует заданную пару точек. Технология True RMS обеспечивает определение действующего значения переменных сигналов в рабочем частотном диапазоне, в том числе при несинусоидальной форме напряжения или тока. Функция Visual Continuity совмещает звуковое подтверждение проводимости с автоматическим зеленым свечением дисплея. Индикация полезна в шумных цехах. Прозвонку и измерение сопротивления проводят исключительно на обесточенной цепи после проверки отсутствия напряжения и разряда накопительных элементов. Измерение постоянного тока открытым захватом не предусмотрено.

Области применения

Измеритель предназначен для следующих инженерных задач:

• контроля напряжения и тока отдельных фаз в распределительных щитах,
• диагностики электропитания двигателей, насосов и вентиляционного оборудования,
• проверки цепей управления и соединений после снятия питания,
• измерения параметров электроснабжения инженерных систем зданий,
• обследования обслуживаемых низковольтных промышленных электроустановок.

Таким образом, Fluke T6-1000 PRO совмещает бесконтактный контроль переменного напряжения, тока и частоты с контактной проверкой электрических параметров. Для достоверного результата необходимо учитывать условия связи с землей, пределы режимов и категории безопасности. Купить Fluke T6-1000 PRO можно в компании «Олниса», осуществляющей поставку промышленного оборудования и электротехнических измерительных приборов.
