Блок питания ExeGate ServerPRO-600ADS — технические характеристики, особенности и преимущества
ExeGate ServerPRO-600ADS — импульсный блок питания мощностью 600 Вт для серверных и вычислительных систем с совместимым креплением ATX. Он преобразует переменное напряжение сети в постоянное для плат, процессоров и накопителей.
Технические характеристики
Условия сетевого питания и основные параметры модели характеризуются следующими значениями:
- номинальная суммарная выходная мощность — 600 Вт,
- форм-фактор — ATX12V 2.3,
- диапазон входного переменного напряжения — 115–253 В,
- допустимая частота питающей сети — 47–63 Гц,
- входной ток — до 8 А,
- максимальный коэффициент полезного действия — 82 %,
- коррекция коэффициента мощности — активная, APFC,
- расчётная наработка на отказ MTBF — 50 000 часов,
- габариты по ширине, высоте и глубине — 150 × 86 × 165 мм,
- масса нетто — 1,6 кг.
MTBF отражает расчётную статистическую наработку, но не определяет срок службы конкретного изделия. КПД зависит от нагрузки и условий питания; его нельзя считать постоянным во всём рабочем диапазоне.
Распределение выходной мощности
Для отдельных каналов и их групп установлены следующие пределы:
- канал +3,3 В — ток до 30 А,
- канал +5 В — ток до 15 А,
- канал +12 В1 — ток до 24 А,
- канал +12 В2 — ток до 21 А,
- канал −12 В — ток до 0,3 А,
- дежурный канал +5 В SB — ток до 2,5 А,
- совместная мощность линий +3,3 и +5 В — до 145 Вт,
- общая мощность линий +12 В — до 455 Вт,
- мощность выхода −12 В — до 3,6 Вт,
- мощность дежурного выхода — до 12 Вт.
Предельные значения отдельных линий нельзя складывать без учёта общих ограничений. Для двух ветвей +12 В совместный предел 455 Вт соответствует примерно 37,9 А, хотя сумма паспортных токов +12 В1 и +12 В2 выше. Проектируя питание процессоров и дисковых массивов, учитывают распределение нагрузки по ветвям, пусковые токи накопителей и общий предел 600 Вт.
Схемотехника преобразования
Сетевое напряжение проходит фильтрацию и выпрямление. Активный корректор коэффициента мощности APFC уменьшает реактивную составляющую потребляемого тока и искажения его формы. Силовой каскад реализован по архитектуре Dual Forward: энергия передаётся через высокочастотный трансформатор с гальваническим разделением цепей. Вторичные выпрямители и фильтры формируют постоянные напряжения для нагрузки. Обратная связь стабилизирует выходные напряжения при изменении нагрузки. Потери возникают в силовых ключах, обмотках трансформатора, выпрямителях и фильтрах. Например, при условном КПД 82 % и полезной мощности 500 Вт входное потребление составит около 610 Вт, а тепловыделение — около 110 Вт. Этот тепловой поток требуется удалять вентиляцией корпуса.
Конструкция и охлаждение

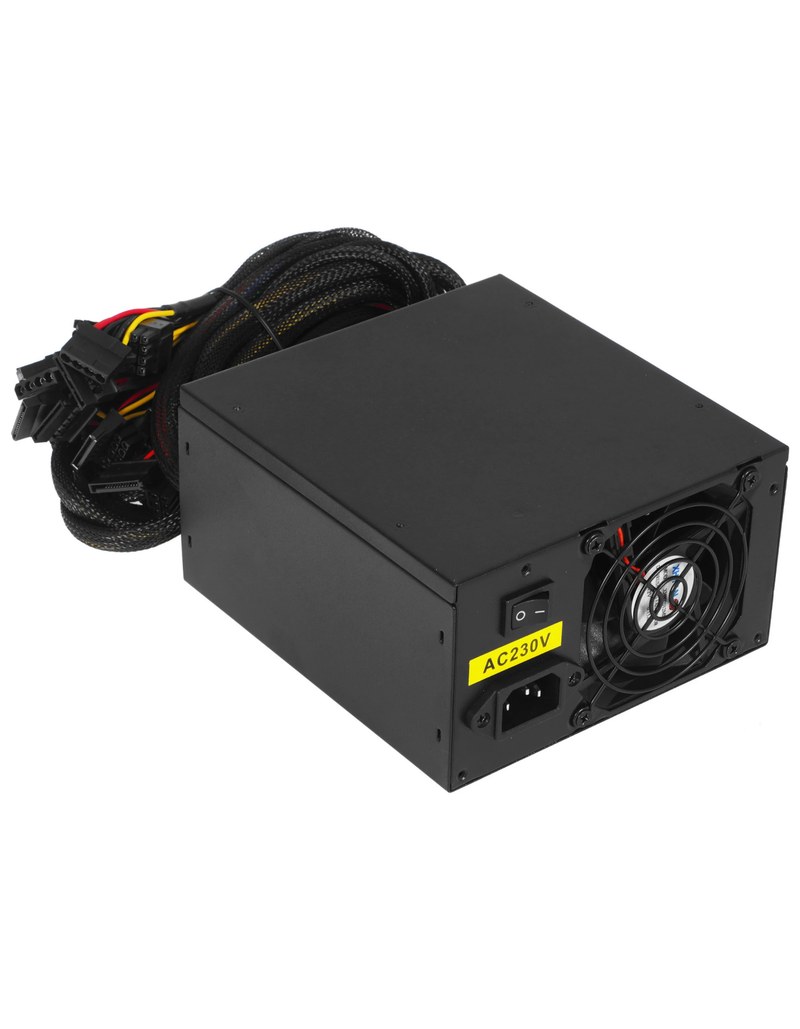

Металлический корпус ATX оснащён несъёмными плоскими кабелями, которые удобно прокладывать вдоль шасси, освобождая пространство для воздуха. Охлаждение выполняют два вентилятора диаметром 80 мм с подшипниками скольжения и удержанием смазки. Частота вращения регулируется по температурному датчику. Заявленный акустический уровень — 42 дБА. Глубина 165 мм требует проверки зазоров перед корзинами накопителей. При компоновке учитывают температуру воздуха, поступающего в блок от соседних модулей. Перекрытие вентиляционных решёток увеличивает сопротивление потоку, снижает теплоотдачу и ускоряет тепловое старение компонентов.
Интерфейсы подключения
Комплект встроенных кабельных ответвлений рассчитан на питание материнской платы, процессорных разъёмов и периферии. Предусмотрены следующие соединители:
- основной разъём ATX на 24 контакта — 1 шт.,
- разъёмы питания CPU 4+4 контакта — 2 шт.,
- разъёмы PCI Express 6+2 контакта — 2 шт.,
- разъёмы SATA Power — 10 шт.,
- четырёхконтактные периферийные Molex — 5 шт.
Число одновременно питаемых устройств ограничено токами линий и проводников, а не количеством штекеров. Непроверенные переходники и разветвители повышают вероятность нагрева контактных соединений. Кабели укладывают без натяжения, резких перегибов и контакта с острыми кромками шасси.
Защитные функции и условия эксплуатации
Система контроля предусматривает несколько механизмов отключения при выходе параметров за установленные границы. В состав заявленных защит входят:
- SCP — защита от короткого замыкания,
- OVP — защита от превышения выходного напряжения,
- UVP — защита от недопустимого снижения напряжения,
- OCP — защита от сверхтока,
- OPP/OLP — защита от превышения мощности и перегрузки,
- OTP — защита от перегрева,
- SIP — дополнительная защита входной цепи.
Защиты снижают последствия аварий, но не обеспечивают резервирования питания и не заменяют ИБП. Рабочая температура ограничена интервалом 0–40 C; допустимая влажность при хранении составляет 20–90 %. Перед запуском проверяют заземление, изоляцию проводов, свободный воздушный проход и распределение нагрузки. В рабочем режиме контролируют стабильность напряжений и температуру соединителей.
Области применения
ServerPRO-600ADS используют в шасси ATX с совместимыми коннекторами питания. Типовые задачи включают:
- серверы общего назначения в стоечных корпусах с местом для ATX-источника,
- сетевые узлы с дисковой подсистемой и дополнительными платами расширения,
- рабочие станции для инженерных расчётов с умеренной энергетической нагрузкой,
- промышленные вычислительные комплексы с допустимой температурой внутри шасси до 40 C.
Совместимость определяют по монтажным отверстиям, длине блока, направлению воздушного потока и расположению разъёмов. Для систем с горячей заменой блоков питания требуется иная конструкция.
Таким образом, ExeGate ServerPRO-600ADS сочетает мощность 600 Вт, активный PFC, преобразование Dual Forward и комплекс электрических защит. При внедрении обязательны расчёт нагрузки по группам напряжений и оценка охлаждения. Компания «Олниса» осуществляет поставку промышленного оборудования, включая источники питания для вычислительной инфраструктуры.
