Блок питания ExeGate ServerPRO-500ADS — надежное решение для серверного оборудования

ExeGate ServerPRO-500ADS представляет собой импульсный источник электропитания номинальной мощностью 500 Вт для серверных систем и вычислительных узлов с интерфейсами ATX. Устройство преобразует сетевое переменное напряжение в постоянные напряжения для электронных компонентов. При интеграции учитывают нагрузку шин, разъёмы, охлаждение и параметры сети.

Технические характеристики

Основные параметры устройства представлены следующими значениями:

• номинальная выходная мощность — 500 Вт,
• форм-фактор — ATX 12V версии 2.3,
• диапазон входного напряжения — 115–253 В переменного тока,
• рабочая частота питающей сети — 47–63 Гц,
• максимальный входной ток — 8 А,
• максимальный КПД — 82 %, соответствие классу 80 PLUS,
• коррекция коэффициента мощности — активная APFC,
• средняя наработка на отказ MTBF — 50 000 часов,
• габариты — 150 × 86 × 165 мм,
• масса нетто — 1,6 кг.

Мощность 500 Вт ограничивает суммарную нагрузку, однако каждая группа выходов имеет отдельный допустимый предел. MTBF характеризует статистическую надёжность, а не гарантированный ресурс экземпляра.

Распределение мощности между линиями

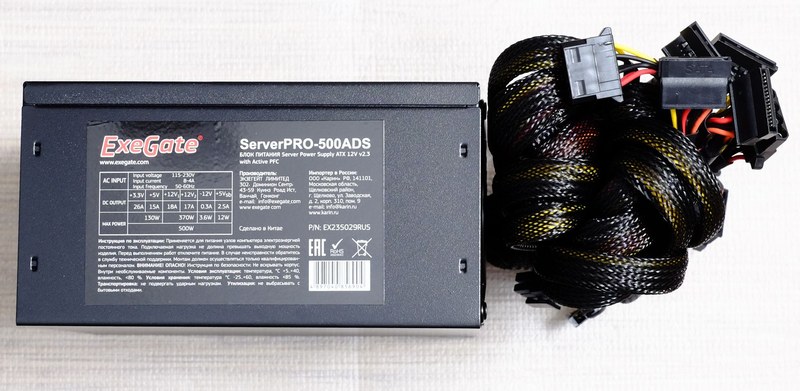

Электрические возможности выходных каналов определяются следующими предельными токами:

• линия +3,3 В — 26 А,
• линия +5 В — 15 А,
• первая линия +12 В — 18 А,
• вторая линия +12 В — 17 А,
• линия −12 В — 0,3 А,
• дежурная линия +5 VSB — 2,5 А.
• Для связанных групп выходов действуют дополнительные пределы:
• совместная мощность шин +3,3 и +5 В — не более 130 Вт,
• суммарная мощность двух шин +12 В — не более 370 Вт,
• мощность канала −12 В — не более 3,6 Вт,
• мощность дежурного питания +5 VSB — до 12 Вт.

Дежурная шина питает логику. Разделение шин +12 В распределяет нагрузку; сумма предельных токов не отменяет ограничения 370 Вт. При проектировании сервера необходимо учитывать пусковые токи дисковых накопителей, кратковременные пики потребления процессора и одновременную активность подключённых устройств.

Принцип преобразования электроэнергии

Электрическая схема построена на архитектуре Dual Forward с активной коррекцией коэффициента мощности. На входе переменный ток проходит фильтрацию электромагнитных помех и выпрямление. Узел APFC формирует режим потребления тока, более близкий по фазе и форме к напряжению питающей сети. Так повышается коэффициент мощности. Затем высокочастотный ключевой каскад передаёт энергию через трансформатор с гальванической развязкой, а вторичные выпрямители и сглаживающие элементы формируют рабочие напряжения. Управление преобразователем осуществляется по цепи обратной связи: изменения нагрузки компенсируются регулированием режима силовых ключей. Для архитектуры Dual Forward характерно использование двух управляемых ключей в прямоходовом преобразовании, обеспечивающем передачу энергии во вторичную цепь во время открытого состояния ключевого каскада. При пропадании сетевого напряжения для автономной работы необходим отдельный ИБП.

Конструкция, кабели и охлаждение

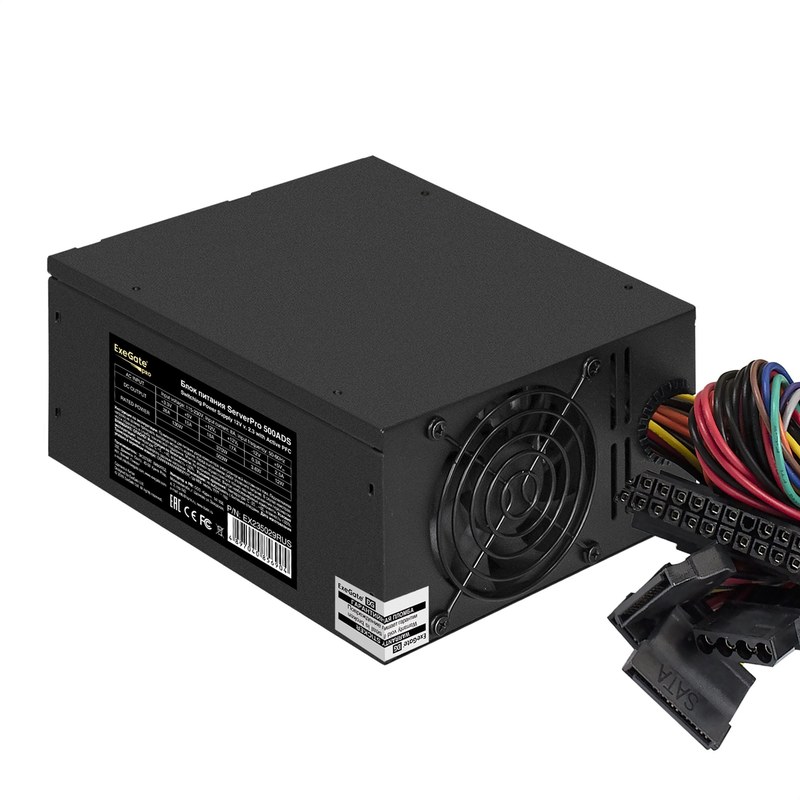

Блок выполнен в металлическом корпусе ATX с несъёмным жгутом плоских кабелей чёрного цвета. Плоские кабели упрощают укладку вдоль стенок шасси. Длину кабелей проверяют по расположению удалённых разъёмов корпуса. Штатная конфигурация силовых соединителей включает:

• один основной разъём ATX на 24 контакта,
• один процессорный разъём EPS/CPU 4+4 контакта,
• один разъём PCI Express 6+2 контакта,
• шесть разъёмов питания SATA,
• три периферийных разъёма IDE/Molex.

Тепло от силовых полупроводников, магнитных компонентов и элементов выпрямления отводят два вентилятора диаметром 80 мм с подшипниками скольжения и масляным удержанием смазки. Скорость их вращения регулируется по температурному датчику. Для устройства указан уровень шума 42 дБА; фактическая акустическая нагрузка зависит от температуры, сопротивления воздушного тракта и текущей электрической мощности. При установке недопустимо перекрывать вентиляционные зоны или формировать возврат нагретого воздуха во входной поток.

Защита электрических цепей

Встроенные защитные функции рассчитаны на ограничение последствий ненормальных режимов питания. Предусмотрены следующие механизмы:

• SCP — реакция на короткое замыкание на выходе,
• OVP — защита при превышении допустимого напряжения,
• UVP — защита при недопустимом снижении напряжения,
• OCP — ограничение аварийной перегрузки по току,
• OPP/OLP — защита от превышения мощности и перегрузки,
• OTP — тепловая защита,
• SIP — дополнительная защита входной цепи.

Защиты не заменяют соблюдение номинальных параметров; перегрузка вызывает перегрев или отключение. После срабатывания устанавливают причину, проверяют нагрузку и только затем включают сервер.

Условия эксплуатации и интеграция

Допустимая рабочая температура составляет от 0 до +40 C, а влажность при хранении — от 20 до 90 %. Монтаж требует проверки посадочного места под глубину 165 мм с дополнительным пространством для кабельного выхода и вентиляции. Поскольку мощность по +12 В ограничена 370 Вт, отдельно оценивается суммарное потребление процессора, дополнительных плат и приводов, использующих данную шину. Резерв мощности учитывает пусковые процессы и изменение конфигурации. В инженерной практике изделие может использоваться в следующих конфигурациях:

• серверы начального уровня с совместимыми материнскими платами ATX,
• локальные вычислительные узлы с несколькими накопителями SATA,
• технические рабочие станции с умеренной нагрузкой по +12 В,
• системы хранения и управления при соблюдении требований к разъёмам и охлаждению.

Таким образом, ExeGate ServerPRO-500ADS сочетает выходную мощность 500 Вт, активный корректор коэффициента мощности, архитектуру Dual Forward и раздельно нормированные линии постоянного напряжения. Его применение определяется электрическим балансом нагрузки, размерами монтажного отсека, схемой охлаждения и совместимостью соединителей. Компания «Олниса» осуществляет поставку промышленного оборудования, включая компоненты электропитания для технической инфраструктуры.
