ИБП ExeGate PowerExpert ULS-575-6kVA — стабильное электропитание мощностью 6000 ВА

ExeGate PowerExpert ULS-575-6kVA (EX296959RUS) — однофазный источник бесперебойного питания с двойным преобразованием энергии. Защищает серверную и промышленную электронику от провалов напряжения, помех и отключений питания. Номинальные мощности составляют 6000 В·А и 6000 Вт при коэффициенте мощности нагрузки 1. Внешние аккумуляторы позволяют выбирать длительность резервирования.

Электрические характеристики

Для эксплуатации в однофазной сети установлены следующие параметры:

• полная выходная мощность — 6000 В·А,
• активная выходная мощность — 6000 Вт,
• номинальное входное напряжение — 220 В,
• диапазон входного напряжения — 110–300 В с ограничениями по нагрузке,
• входная частота — 50 или 60 Гц с допуском ±6 Гц,
• выбираемое выходное напряжение — 208, 220, 230 либо 240 В,
• точность стабилизации выходного напряжения — ±1 %,
• форма выходного сигнала — чистая синусоида,
• гармонические искажения — до 4 % при линейной и 5 % при нелинейной нагрузке.

На границах входного диапазона мощность ограничена. При загрузке до 50 % допустимо 110–300 В, при 50–75 % — 143–300 В, при 75–100 % — 177–276 В. Пределы учитываются при оценке просадок на питающих линиях. Входной коэффициент мощности не ниже 0,99 снижает реактивное потребление.

Принцип двойного преобразования

В режиме Online сетевой ток выпрямляется и подается на шину постоянного напряжения. Инвертор формирует стабилизированную синусоиду, подавляя сетевые возмущения. Зарядный узел обслуживает аккумуляторы, контроллер диагностирует преобразователи. Основные этапы энергопреобразования включают:

• выпрямление переменного напряжения и питание звена постоянного тока,
• формирование инвертором стабилизированного выходного напряжения,
• подачу энергии от аккумуляторов при выходе сети за допустимые пределы,
• возобновление сетевого питания после восстановления входных параметров.

Переход на батареи происходит за 0 мс, без разрыва питания нагрузки. Байпас переключается примерно за 2 мс, обеспечивая обход силового преобразователя. В режиме байпаса нагрузка зависит от качества напряжения обходной линии; возможности двойного преобразования при этом не используются. КПД при питании от сети превышает 96 %, а при работе от батарей — 89 %. Эти данные учитывают при оценке тепловыделения ИБП и вентиляции стойки.

Аккумуляторная система и автономность

Модификация ULS-575-6kVA рассчитана на внешние герметичные необслуживаемые свинцово-кислотные батареи; встроенного батарейного резерва в силовом блоке нет. Основные параметры аккумуляторного контура предусматривают:

• подключение совместимых внешних батарейных модулей,
• сборки с рабочим напряжением 192 или 240 В в соответствующей конфигурации,
• установку до трех внешних блоков предусмотренного исполнения,
• регулирование зарядного тока в пределах 1–12 А,
• заводскую установку зарядного тока 1 А.

Автономность зависит от нагрузки, емкости, температуры и износа батарей. По мощности 6 кВА ее определить нельзя. Расчет резерва выполняют с учетом КПД инвертора, допустимой глубины разряда и снижения доступной емкости при больших токах. Зарядный ток согласуют с батареями: завышение усиливает нагрев и ускоряет износ. Перед вводом в работу проверяют полярность аккумуляторной цепи, соответствие напряжения заданной конфигурации и состояние межблочных соединений.

Конструкция и подключение

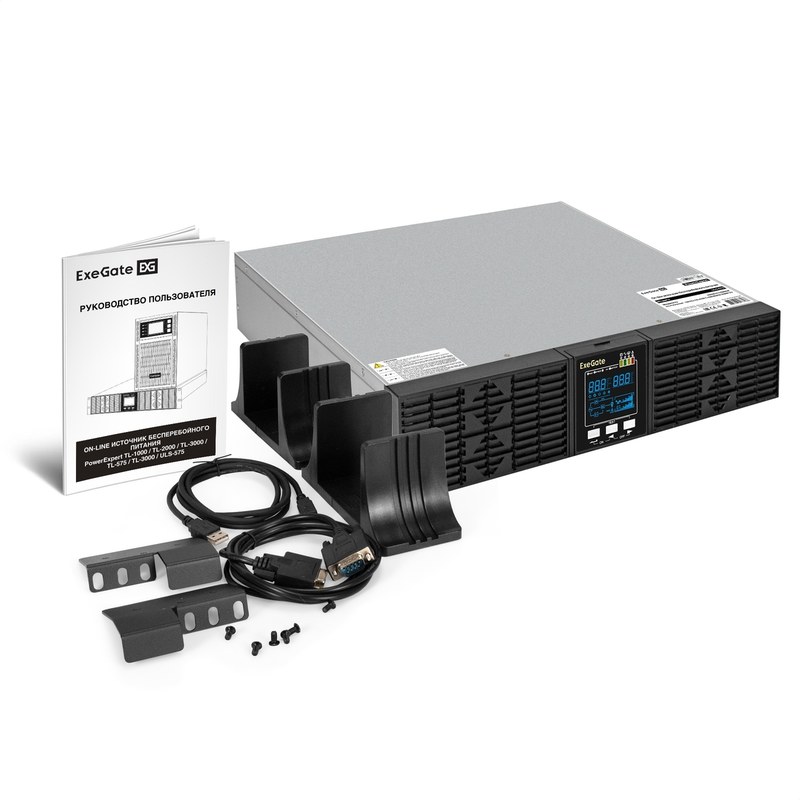

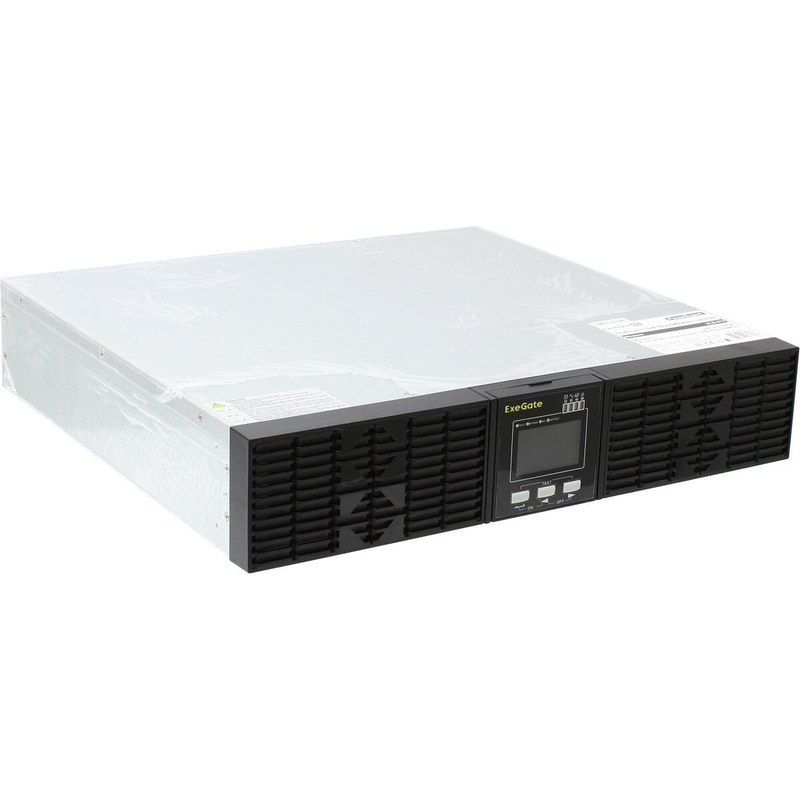

Металлический корпус имеет размеры 438 × 410 × 88 мм при массе 9,5 кг. Высота 2U предусматривает размещение в 19-дюймовой стойке; возможна и вертикальная установка на опоры. Поворотный ЖК-дисплей читается в обеих ориентациях. Узлы подключения и взаимодействия представлены следующими элементами:

• вход питания — винтовые клеммы фазы и нейтрали,
• выход питания — винтовые клеммы защищаемой линии,
• защитное заземление — присоединение проводника PE,
• локальная связь — интерфейсы USB и RS-232,
• дистанционный мониторинг — слот для дополнительного модуля SNMP,
• индикация состояния — LCD-экран и звуковой сигнализатор.

Для клемм рассчитывают ток проводников, проверяют оконцовку и затяжку. Подключение производят на обесточенной линии с обязательным защитным заземлением. Кабели не должны перекрывать вентиляционные отверстия. Компоновка должна обеспечивать доступ к задней панели и батарейной цепи.

Контроль и защита

Контроллер тестирует батареи и сигнализирует об отклонениях. По USB и RS-232 параметры передаются на компьютер. Для SNMP требуется отдельный модуль, а не только слот. Защитные функции и допустимые условия характеризуются следующими значениями:

• реакция на перегрузку, перегрев и неисправности силовой части,
• отключение через 1 минуту при нагрузке 110–130 % номинала,
• отключение через 10 секунд при нагрузке 130–150 %,
• отключение через 0,5 секунды при нагрузке свыше 150 %,
• температура окружающей среды при работе — 0–40 C,
• относительная влажность — до 95 % без конденсации,
• степень защиты корпуса — IP20.

Источник эксплуатируют внутри сухих помещений с вентиляционным зазором не менее 100 мм вокруг корпуса. При высоте установки свыше 1000 м над уровнем моря допустимую мощность снижают. Монтаж ИБП не заменяет вводную защиту от сверхтоков, а работа с аккумуляторами требует учета опасного постоянного напряжения даже при отключенной сети.

Области применения

ИБП защищает электронику от нарушений электропитания. Типовые защищаемые потребители включают:

• серверы, дисковые массивы и вычислительные узлы,
• коммутаторы, маршрутизаторы и оборудование связи,
• контроллеры технологических систем и автоматики,
• регистраторы и вычислительные блоки мониторинга.

Таким образом, ExeGate PowerExpert ULS-575-6kVA обеспечивает формирование стабилизированного синусоидального напряжения и переход на батареи без временного разрыва. При интеграции проверяют предел 6000 Вт, конфигурацию батарей, входные диапазоны и теплоотвод. Компания «Олниса» осуществляет поставку промышленного оборудования, включая источники бесперебойного питания ExeGate PowerExpert ULS-575-6kVA.
