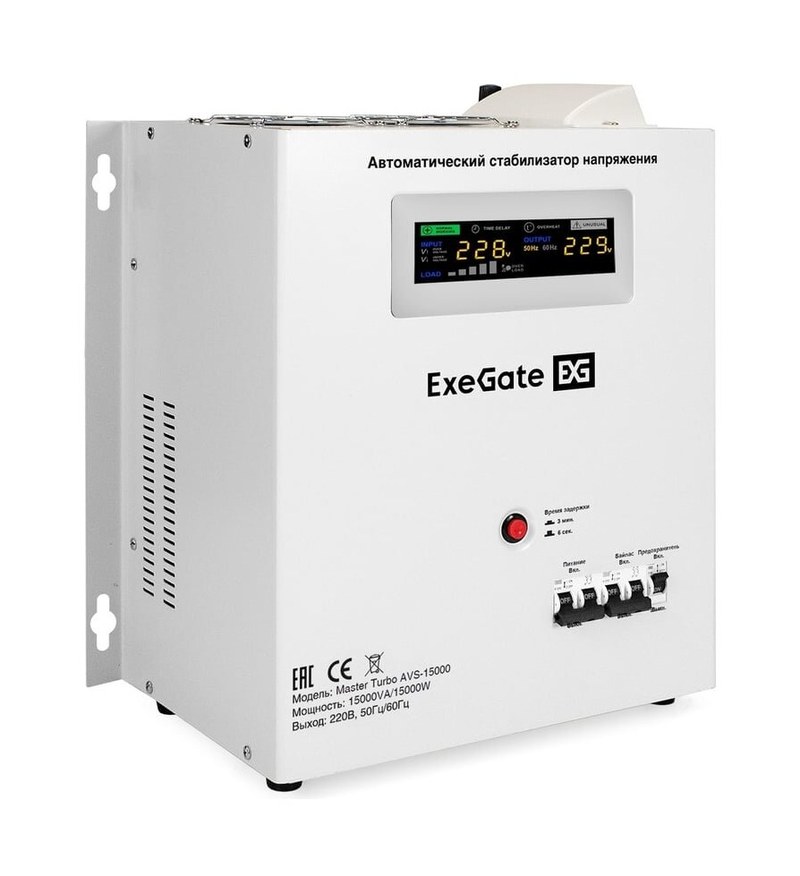

Стабилизатор напряжения ExeGate Master Turbo AVS-15000 — надежная защита электрооборудования от перепадов напряжения
ExeGate Master Turbo AVS-15000 — однофазный автоматический стабилизатор релейного типа, рассчитанный на работу при отклонениях напряжения распределительной сети. Модель EX291766RUS компенсирует просадки и повышения напряжения путем переключения обмоток трансформатора. Устройство предназначено для объектов, где нестабильное питание нарушает работу электрических установок. Аккумуляторного резерва оно не имеет: при исчезновении сетевого напряжения питание нагрузки прекращается.
Технические характеристики
Основные параметры модели определяют допустимые условия ее включения в однофазную силовую цепь:
- номинальная полная выходная мощность — 15 000 ВА,
- заявленная активная выходная мощность — 15 000 Вт,
- рабочий диапазон входного напряжения — 100–265 В,
- номинальное выходное напряжение — 220 В с отклонением ±8 %,
- номинальная частота сети — 50 Гц,
- время переключения ступени — менее 7 мс,
- коэффициент полезного действия — до 98 %,
- максимальный входной ток — 75 А.
Допуск ±8 % соответствует выходному интервалу 202,4–237,6 В и не означает точной фиксации напряжения. Частота на выходе повторяет частоту питающей сети: ее преобразование не предусмотрено. При глубокой просадке допустимая мощность ограничивается входным током, поэтому паспортные 15 кВА недостижимы на всем диапазоне 100–265 В.
Принцип регулирования
Основу силовой схемы составляет тороидальный трансформатор с переключаемыми ответвлениями. Микропроцессор измеряет сетевое напряжение и выбирает ступень коррекции. При просадке схема повышает выходное напряжение, при превышении нормы — понижает. Если сеть соответствует допуску, дополнительная коррекция не требуется. Электромагнитные реле дискретно изменяют коэффициент трансформации, поэтому ступенчатые колебания выходного напряжения конструктивно неизбежны. Коммутация синхронизирована с переходом напряжения через нуль. Такое «холодное» переключение снижает износ контактов и выраженность переходных процессов. Время переключения нельзя считать гарантией непрерывного питания: устойчивость потребителя определяется также емкостью конденсаторов его входного фильтра.
Конструкция и средства контроля
Конструктивное исполнение рассчитано на стационарное размещение и присоединение проводников через клеммную колодку. Основные элементы устройства включают:
- стальной корпус со степенью защиты IP20,
- тороидальный магнитопровод с обмотками трансформатора,
- релейный коммутационный узел и электронную плату управления,
- пятиконтактную клеммную колодку подключения сети и нагрузки,
- жидкокристаллический дисплей для контроля напряжений и состояний,
- цепи защитного отключения и режим обходного питания.
Габариты корпуса составляют 310 × 312 × 167 мм, масса нетто — 22 кг. Допускаются настенное и напольное размещение. Пассивное охлаждение требует свободного движения воздуха вокруг корпуса. Экран отображает напряжения на входе и выходе, режимы сети, задержки и защиты. Индикация предназначена для оперативного контроля и не заменяет измерений поверенным прибором при испытаниях.
Защитная автоматика и задержка пуска
Алгоритмы защиты направлены на исключение питания нагрузки при опасных режимах. В состав предусмотренных функций входят:
- отключение при выходе входного напряжения за рабочие пределы,
- защита от короткого замыкания и токовой перегрузки,
- температурный контроль трансформаторного узла,
- ограничение последствий высоковольтных импульсов,
- временная задержка подключения после появления сети.
Задержка подключения составляет 6 либо 180 секунд. Длительный интервал применим к компрессорному оборудованию, требующему паузы перед повторным пуском. При перегреве или недопустимом напряжении нагрузка отключается до устранения причины. Предусмотрен байпас — обход цепи стабилизации. В режиме обхода на потребитель поступает некорректированное сетевое напряжение, поэтому защита от его отклонений не обеспечивается.
Электрическое подключение и тепловой режим
Монтаж выполняют при снятом напряжении с соблюдением ПУЭ и обязательным защитным заземлением. Клеммное присоединение исключает использование бытовой вилки для передачи полной мощности. Сечения проводников и аппараты защиты определяют по длительно допустимому току, способу прокладки и характеристикам питающей линии. Номинал вводного автомата рассчитывают с учетом предельного входного тока и защиты кабеля. Ток измеряют под рабочей нагрузкой. Для устойчивой эксплуатации должны выполняться следующие условия:
- температура окружающей среды — от 0 до +40 C,
- относительная влажность воздуха — 10–90 % без конденсации,
- вентиляционные зазоры от корпуса — не менее 200 мм,
- отсутствие прямого воздействия влаги, пыли с проводящими свойствами и источников интенсивного нагрева,
- доступность коммутационных элементов для безопасного отключения.
При снижении сетевого напряжения ток для передачи прежней мощности возрастает, увеличивая нагрев силовых компонентов. Для двигателей отдельно учитывают пусковые токи, способные в несколько раз превышать рабочие значения. Резерв по мощности необходим при длительных просадках сети.
Практическое применение
Устройство применимо для питания насосов, вентиляции, вспомогательной автоматики, вычислительного и технологического оборудования в однофазных сетях 220 В. До включения сопоставляют допускаемые напряжения потребителя с выходным диапазоном стабилизатора. Если требуются узкие пределы регулирования, отсутствие пауз при коммутации или стабилизация частоты, возможности релейной схемы недостаточны.
Таким образом, ExeGate Master Turbo AVS-15000 обеспечивает ступенчатую коррекцию напряжения в однофазной сети. Возможность применения определяется допустимым входным током, мощностью, температурным режимом и характером нагрузки. Соблюдение этих ограничений необходимо для устойчивого регулирования и штатной работы защит. Компания «Олниса» осуществляет поставку промышленного оборудования, включая электротехнические устройства данного класса.
