Источник бесперебойного питания ExeGate EX293851RUS — надежная защита серверного оборудования

Источник бесперебойного питания ExeGate ServerRM UNL-2000.LCD.AVR.2SH.3C13.USB.2U (EX293851RUS) предназначен для серверной и сетевой аппаратуры. Он резервирует питание, корректирует напряжение и фильтрует помехи.

Параметры ИБП

EX293851RUS — линейно-интерактивный ИБП серии ServerRM. В сетевом режиме он контролирует напряжение и корректирует отклонения автоматическим регулятором AVR. При выходе параметров за рабочие пределы нагрузка получает питание от встроенных аккумуляторов. Схема снижает число переходов на батареи при умеренных колебаниях сети. К основным характеристикам EX293851RUS относятся:

• номинальное входное напряжение — 230 В,
• диапазон входного напряжения — 140–300 В,
• напряжение на выходе от сети — 230 В ± 10 %,
• напряжение на выходе от батарей — 230 В ± 10 %,
• время переключения на аккумуляторы — 2–6 мс, не более 10 мс,
• КПД в сетевом режиме — более 95 %.

Пределы 2000 ВА и 1200 Вт контролируют одновременно: активная мощность может исчерпаться раньше полной. Учитывают пусковые токи дисков, вентиляторов и блоков питания. КПД более 95 % относится к сетевому режиму.

Коррекция напряжения и резервирование

AVR корректирует напряжение без постоянного расходования ресурса батарей. В пределах 198–242 В вход не корректируется; ниже 198 В повышается, выше 242 В — понижается. Общий диапазон входа — 140–300 В. При пропадании сети или выходе напряжения за допустимые границы ИБП переключает нагрузку на батареи за 2–6 мс, не более 10 мс. Допустимость такого перерыва проверяют по характеристикам потребителей. При автономной работе формируется ступенчатая аппроксимация синусоиды; совместимость оборудования с двигателями, трансформаторными блоками и чувствительными источниками питания проверяют отдельно. Ориентировочное время автономной работы зависит от загрузки и состояния аккумуляторов. Для данной модели приводятся следующие значения:

• 14,1 минуты при нагрузке 30 %,
• 5,5 минуты при нагрузке 50 %,
• 2,1 минуты при нагрузке 70 %,
• 1,1 минуты при нагрузке 100 %.

Время резерва сокращается нелинейно с ростом нагрузки. Оно зависит от температуры, состояния батарей и профиля потребления. Серверную систему настраивают на сохранение данных и контролируемое выключение по сигналу о переходе на резерв.

Подключение, индикация и управление

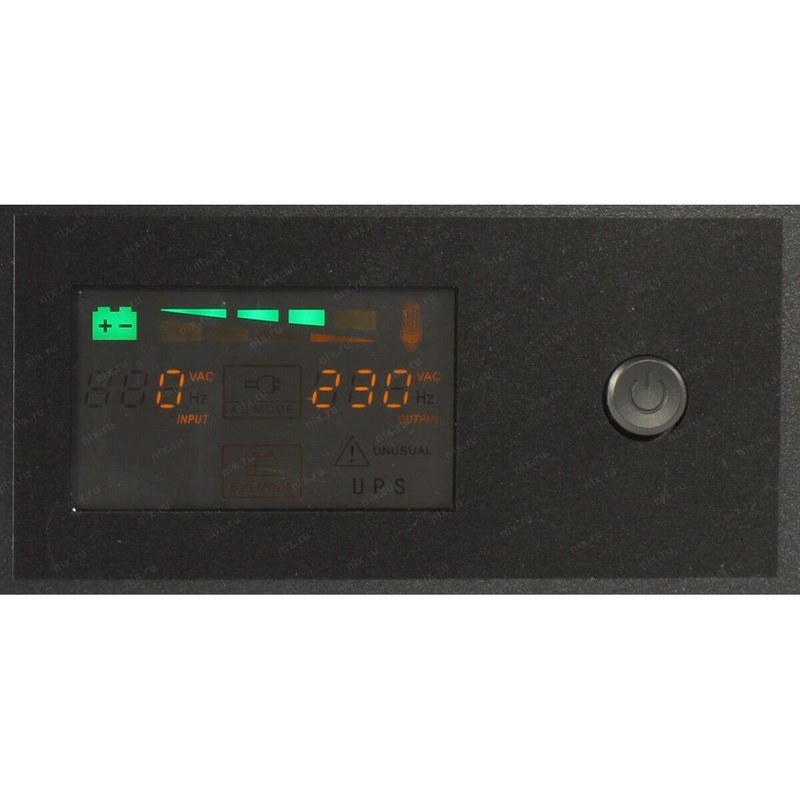

Выходная группа включает два Schuko и три IEC C13, сетевой ввод — IEC C14. Все выходы используют общий лимит 1200 Вт и 2000 ВА. При распределении нагрузки приоритет отдают серверам, коммутаторам и системам хранения; некритичные устройства подключают к отдельной линии, чтобы сохранить автономность для важных потребителей. ЖК-дисплей показывает состояние ИБП, нагрузку и батарею. USB-порт обеспечивает мониторинг и передачу сигнала для выключения при поддержке ОС и ПО. Предусмотрены фильтрация высоко-, низкочастотных и импульсных помех, защита от короткого замыкания, перегрузки, перезаряда и глубокого разряда. Они не заменяют расчёт нагрузки, защиту распределительной сети и надёжное заземление. При нагрузке свыше 110 % в линейном режиме отключение происходит через пять минут. Это не штатный запас мощности: перегрузка способна обесточить всю группу. В расчёте учитывают пусковые токи и оставляют резерв; после защитного отключения устраняют причину и проверяют цепь. Стальной корпус имеет степень защиты IP20. Условия эксплуатации: температура 0–40 C, влажность 0–90 % без конденсации, шум менее 40 дБ. Требуется сухое помещение без проводящей пыли. Перегрев ускоряет снижение ёмкости аккумуляторов.

Конструктивное исполнение и монтаж

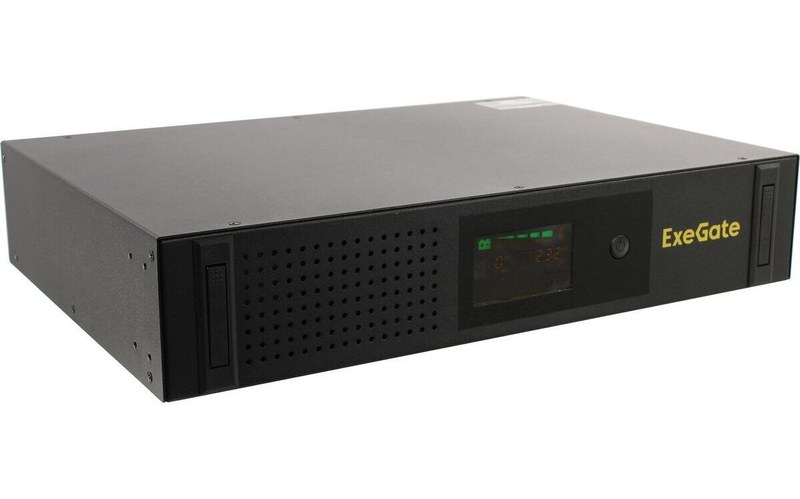

ИБП устанавливается в 19-дюймовую стойку и занимает 2U; допускается горизонтальное и вертикальное размещение. Габариты — 310 × 438 × 86 мм, масса — 12,4 кг. При монтаже обеспечивают фиксацию корпуса, вентиляцию и доступ к кабелям, не допуская натяжения соединений и перегрузки конструкции шкафа. Перед запуском проверяют сеть, заземление, кабели, соединения и мощность нагрузки. Контролируют индикацию и USB-мониторинг. Переход на батареи тестируют по регламенту после сохранения данных; состояние аккумуляторов отслеживают планово.

Области применения

EX293851RUS применяют в серверных шкафах, телекоммуникационных стойках, узлах передачи данных и системах видеонаблюдения. Группу нагрузки формируют по пиковому потреблению, автономности и порядку безопасного выключения. Чувствительные и индуктивные нагрузки проверяют на совместимость со ступенчатым сигналом. При приближении к 1200 Вт часть приборов исключают из резервируемой группы. Длительное автономное питание требует отдельного расчёта и источника энергии. При интеграции нагрузку измеряют в штатном режиме и при запуске, затем резервируют только необходимые цепи. Сценарий завершения серверных служб проверяют на соответствие фактическому времени автономии с учётом текущей ёмкости аккумуляторов. Учитывают задержку сигнала и время записи данных на резервные накопители.

Таким образом, ExeGate ServerRM UNL-2000.LCD.AVR.2SH.3C13.USB.2U EX293851RUS объединяет AVR, аккумуляторное резервирование, ЖК-индикацию и монтаж 2U. Мощность составляет 2000 ВА и 1200 Вт; автономность зависит от нагрузки и состояния батарей. При эксплуатации учитывают форму выходного сигнала, время переключения и условия монтажа.
