Источник бесперебойного питания ExeGate EP285499RUS — надежная защита оборудования от перебоев электроснабжения

ExeGate EP285499RUS — линейно-интерактивный источник бесперебойного питания серии SpecialPro UNB-1500 для защиты однофазных потребителей от провалов напряжения, отключений сети и помех. Устройство объединяет автоматическую регулировку AVR и аккумуляторный резерв с переключением нагрузки на инвертор. Это позволяет поддерживать работу вычислительного и коммуникационного оборудования при нарушениях электроснабжения, обеспечивая время для корректного завершения процессов.

Технические характеристики

Основные показатели модели определяют ее электрическую совместимость с защищаемой нагрузкой:

• номинальная полная выходная мощность — 1500 ВА,
• максимальная активная мощность нагрузки — 950 Вт,
• тип преобразования — линейно-интерактивный с AVR,
• номинальное напряжение электропитания — 220 В,
• рабочий диапазон входного напряжения — 140–300 В,
• частота питающей сети — 50/60 Гц,
• форма напряжения при питании от батарей — ступенчатая аппроксимация синусоиды,
• тип выходных соединителей — четыре розетки Schuko с защитным контактом,
• время переключения на аккумуляторы — обычно 4–8 мс,
• класс защиты оболочки — IP20.

Вольт-амперы и ватты характеризуют разные ограничения. При расчете нагрузки учитывают полную мощность, активное потребление и пусковые токи. Работа на пределе 950 Вт уменьшает резерв по перегрузке и продолжительность автономии. Проектная загрузка должна учитывать переходные процессы.

Принцип работы и стабилизация напряжения

В нормальном режиме нагрузка получает энергию от сети через защитные цепи и регулятор AVR, который корректирует отклонения напряжения без разряда аккумуляторов. При выходе параметров за допустимые пределы управление переключает питание на инвертор. После восстановления сети источник возвращается к основному каналу и заряжает батареи. Функциональная последовательность устройства включает следующие операции:

• контроль входного напряжения и состояния питающей сети,
• коррекцию пониженного или повышенного напряжения средствами AVR,
• обнаружение исчезновения сети либо недопустимого отклонения параметров,
• переключение нагрузки на инвертор с кратковременной паузой,
• контроль уровня заряда и отключение при критическом разряде,
• возврат в сетевой режим после восстановления электропитания.

В отличие от ИБП двойного преобразования, инвертор здесь не питает нагрузку непрерывно. Переход на батареи сопровождается паузой, допустимость которой зависит от запаса энергии во входных цепях блоков питания. Для систем, не допускающих перерыва, требуется схема с непрерывным преобразованием.

Аккумуляторный блок и резервирование

Накопитель состоит из двух герметичных свинцово-кислотных батарей ExeGate HR 12-9 по 12 В и 9 А·ч. Их суммарная номинальная энергия равна 216 Вт·ч, однако нагрузке доступна меньшая величина: часть теряется при преобразовании, а эффективная емкость зависит от тока разряда, температуры, износа и начального уровня заряда. Для оценки продолжительности резервирования используются следующие ориентиры:

• при нагрузке 50 % — около 11 минут автономной работы,
• при нагрузке 70 % — около 3,6 минуты,
• при полной нагрузке — около 1,6 минуты,
• время восстановления заряда до 90 % — приблизительно 4–6 часов.

Продолжительность работы зависит от реального потребления и состояния батарей. При расчете времени завершения задач учитывают пиковые нагрузки и повторные отключения до окончания зарядки. Горячая замена аккумуляторов не предусмотрена.

Конструкция и электрические подключения

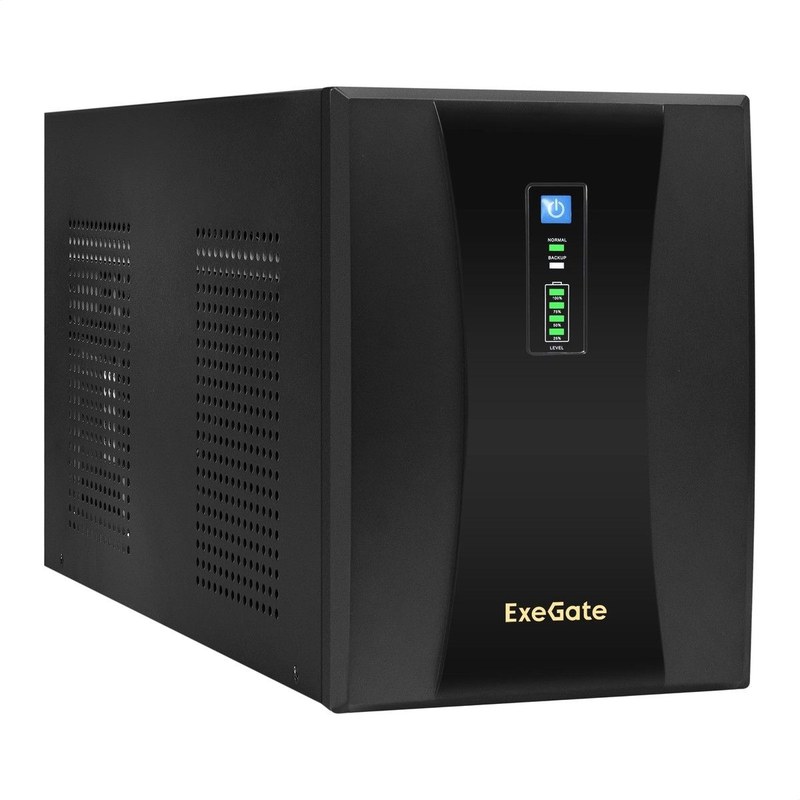

Модель EP285499RUS имеет стальной корпус и светодиодную индикацию. Все четыре розетки Schuko обеспечены батарейным резервом. Питание подводится через несъемный кабель с вилкой и защитным контактом. Дополнительные разъемы позволяют включить защиту телефонной и Ethernet-линии от импульсных воздействий. При проектировании места установки учитываются конструктивные показатели:

• габариты корпуса — 345 × 123 × 189 мм,
• масса устройства — около 13,68 кг,
• допустимая температура эксплуатации — от 0 до +40 C,
• относительная влажность — до 90 % без образования конденсата,
• заявленный уровень шума — менее 40 дБ.

Степень IP20 предусматривает защиту от предметов диаметром от 12,5 мм, но не от воды. ИБП размещают в сухой зоне, обеспечивая вентиляционные зазоры. Защитное заземление сохраняют при монтаже на всем участке подключения; использование переходников без контакта PE недопустимо.

Защитные функции и диагностика

Электронные цепи ИБП контролируют не только параметры входной сети, но и состояние собственных силовых узлов. Для данной модели предусмотрены следующие виды защиты:

• ограничение последствий высокочастотных и импульсных сетевых помех,
• контроль пониженного и повышенного входного напряжения,
• реакция на перегрузку выходных цепей,
• защита от короткого замыкания в нагрузке,
• предотвращение глубокого разряда и избыточного заряда аккумуляторов.

Светодиоды обозначают режим работы и неисправности. При снижении заряда включаются мигающая индикация и звуковая сигнализация. При диагностике проверяют напряжение сети, загрузку, состояние батарей и охлаждение. Повторное срабатывание защиты требует устранения причины до перезапуска.

Области применения

ИБП применяют для корректного завершения работы ПК, рабочих станций, маршрутизаторов, коммутаторов и вспомогательной электроники. Аппроксимированная синусоида требует проверки совместимости с чувствительными источниками питания. Двигатели и устройства с высокими пусковыми токами могут создавать недопустимую нагрузку. Модель не рассчитана на длительное резервирование.

Таким образом, ExeGate SpecialPro UNB-1500 EP285499RUS объединяет стабилизацию AVR, кратковременный аккумуляторный резерв и электрическую защиту. Границы применения определяют мощность нагрузки, допустимая пауза переключения и требуемая автономность. Компания «Олниса» осуществляет поставку промышленного оборудования, включая источники бесперебойного питания для инфраструктуры предприятий.
