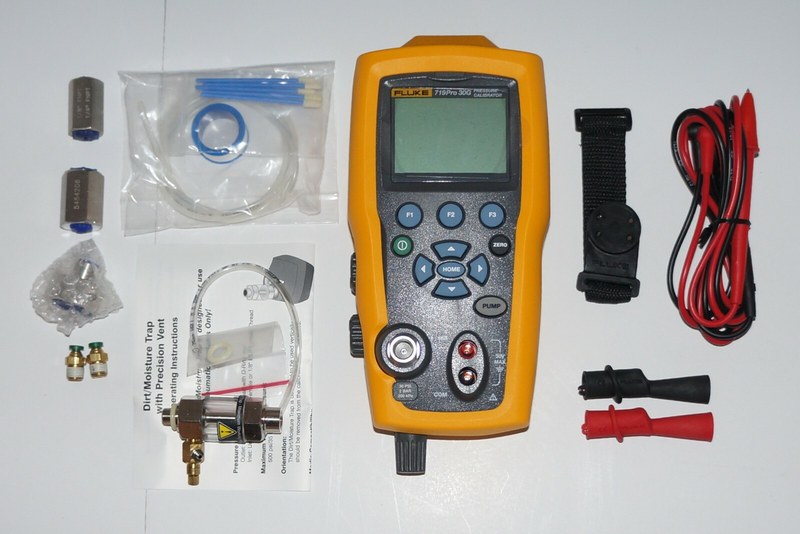

Калибратор давления Fluke 719Pro-300G — автоматическое создание испытательного давления до 300 psi

Fluke 719Pro-300G — переносной электрический калибратор давления, предназначенный для проверки преобразователей давления, измерительных датчиков и технологических приборов с унифицированными токовыми выходами. Модель оснащена встроенным электрическим насосом, позволяющим формировать испытательное давление без использования отдельной ручной помпы. Такое исполнение удобно при проверке датчиков непосредственно на технологических объектах. Обозначение 300G относится к измерительному диапазону до 300 psi, что соответствует приблизительно 20,7 бар. При этом необходимо отличать модель 719Pro-300G от приборов первоначальной серии Fluke 719, которые выпускались с другими диапазонами.

Технические характеристики

Основные параметры Fluke 719Pro-300G:

• производитель — Fluke,
• серия — 719Pro,
• модель — 719Pro-300G,
• категория — электрический калибратор давления,
• верхний предел измерения давления — 300 psi,
• эквивалентный верхний предел — около 20,7 бар,
• эквивалентный нижний предел — приблизительно −0,8 бар,
• разрешение измерения давления — 0,01 psi,
• разрешение в барах — 0,001 бар,
• режим моделирования токового сигнала — предусмотрен,
• точная регулировка давления — предусмотрена,
• основная рабочая среда — сухой воздух и совместимые некоррозионные газы.

Особенности конструкции

Калибратор объединяет электронный датчик давления, электрический компрессор, систему точной регулировки, измерительные токовые цепи и микропроцессор. Перед испытанием прибор соединяется с контролируемым преобразователем посредством соответствующей пневматической линии. Встроенный насос создает давление, которое одновременно воспринимается эталонным измерительным каналом калибратора и чувствительным элементом проверяемого датчика. После достижения установленной величины результат датчика сравнивается с показанием калибратора. Для преобразователя с выходом 4–20 мА проверка может выполняться в нескольких точках диапазона. Например, если датчик рассчитан на 0–20 бар, значение 10 бар при линейной характеристике соответствует выходному току 12 мА. Сопоставление фактического тока с расчетным значением позволяет определить погрешность измерительного канала. Встроенная токовая система может измерять сигнал непосредственно. Поэтому нет необходимости использовать отдельный миллиамперметр при выполнении предусмотренной процедуры. Источник 24 В DC предназначен для питания совместимых двухпроводных преобразователей давления. Функция моделирования тока применяется при проверке входов систем автоматизации. Она позволяет сформировать известный электрический сигнал для контроллера либо регистратора. Важной особенностью является точная регулировка давления. После работы насоса значение можно корректировать с помощью предусмотренного регулировочного механизма. Такая функция необходима при проверке датчиков с небольшой допускаемой погрешностью.

Области применения

Fluke 719Pro-300G используется для проверки:

• преобразователи избыточного давления,
• технологические датчики,
• измерительные каналы 4–20 мА,
• системы промышленной автоматики,
• пневматические контрольные устройства,
• преобразователи давления насосных систем,
• измерительные приборы газовых установок,
• контроллерные входы,
• лабораторные измерительные стенды,
• полевые метрологические проверки.

Компания «Олниса» осуществляет поставки калибраторов давления Fluke, включая 719Pro-300G. В номенклатуру поставок входит измерительное оборудование для промышленной метрологии и контроля технологических параметров.

Преимущества

Основные достоинства:

• встроенный электрический насос,
• измерение давления до 300 psi,
• высокая точность эталонного канала,
• измерение унифицированного тока,
• моделирование токового сигнала,
• питание датчиков 24 В,
• точная регулировка испытательного давления,
• возможность работы с Pt100,
• совмещение нескольких функций в одном приборе,
• переносное исполнение.

Таким образом, Fluke 719Pro-300G — калибратор давления с электрическим насосом, предназначенный для проверки промышленных датчиков и преобразователей. Прибор позволяет одновременно контролировать давление и выходной электрический сигнал проверяемого устройства. Компания «Олниса» поставляет калибраторы Fluke для промышленных предприятий и метрологических подразделений.
