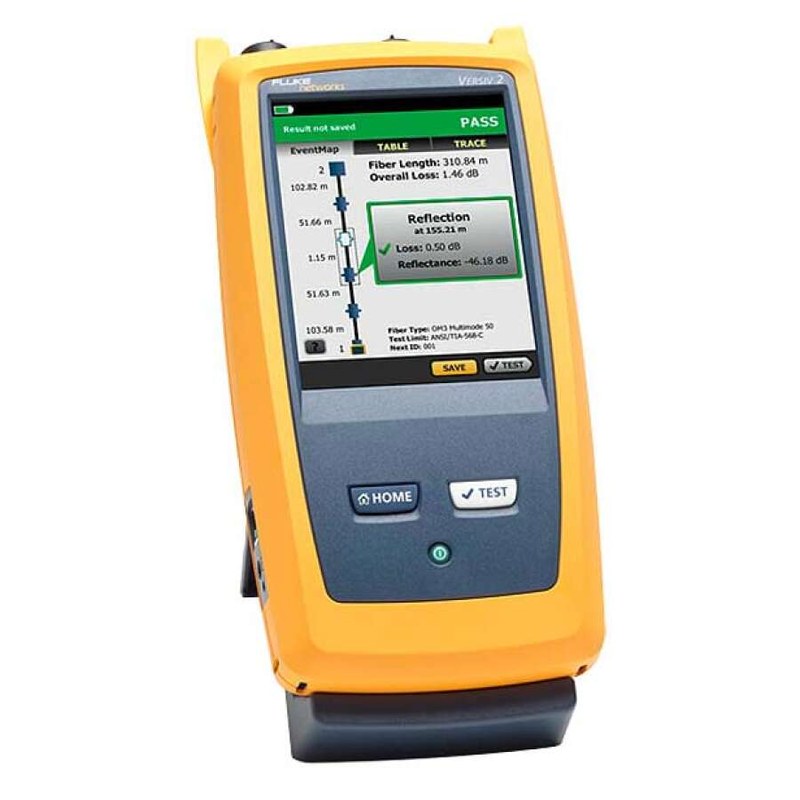

Оптический рефлектометр Fluke Networks OptiFiber Pro — диагностика волоконно-оптических линий методом OTDR
Fluke Networks OTDR — категория оптических рефлектометров, предназначенных для исследования состояния волоконно-оптических линий связи. Приборы позволяют определять длину волокна, затухание, расположение соединений, отражающие события и расстояние до повреждения. Для конкретного технического рассмотрения выбрана платформа OptiFiber Pro с универсальным оптическим модулем OFP2-100-Q. Модуль предназначен для работы как с многомодовыми, так и с одномодовыми волокнами. Рефлектометр использует импульсный метод измерения. Он вводит в волокно короткий оптический сигнал и анализирует свет, возвращающийся к входу вследствие рэлеевского рассеяния и отражения на оптических неоднородностях.
Технические характеристики
Основные параметры OptiFiber Pro OFP2-100-Q:
- производитель — Fluke Networks,
- семейство — OptiFiber Pro,
- модель измерительного модуля — OFP2-100-Q,
- категория — оптический рефлектометр OTDR,
- поддерживаемые типы волокон — одномодовые и многомодовые,
- многомодовая длина волны — 850 нм,
- дополнительная многомодовая длина волны — 1300 нм,
- одномодовая длина волны — 1310 нм,
- дополнительная одномодовая длина волны — 1550 нм,
- дополнительное многомодовое волокно — 62,5/125 мкм.
Особенности конструкции
Оптический рефлектометр содержит лазерный источник, систему формирования измерительных импульсов, оптический приемник, высокочувствительную электронику и вычислительный блок. При запуске измерения устройство направляет импульс света в волоконно-оптическую линию. По мере распространения сигнала часть его энергии рассеивается на микроскопических неоднородностях стеклянного волокна. Небольшая доля рассеянного света возвращается к прибору. Измерительная система регистрирует временную зависимость мощности возвращенного сигнала. Зная скорость распространения света в волокне, прибор рассчитывает расстояние до соответствующих участков. Расстояние определяется с учетом двойного прохождения пути светом: от прибора до неоднородности и обратно. Поэтому расчетная формула включает деление временного интервала на два и учет показателя преломления волокна.
Области применения

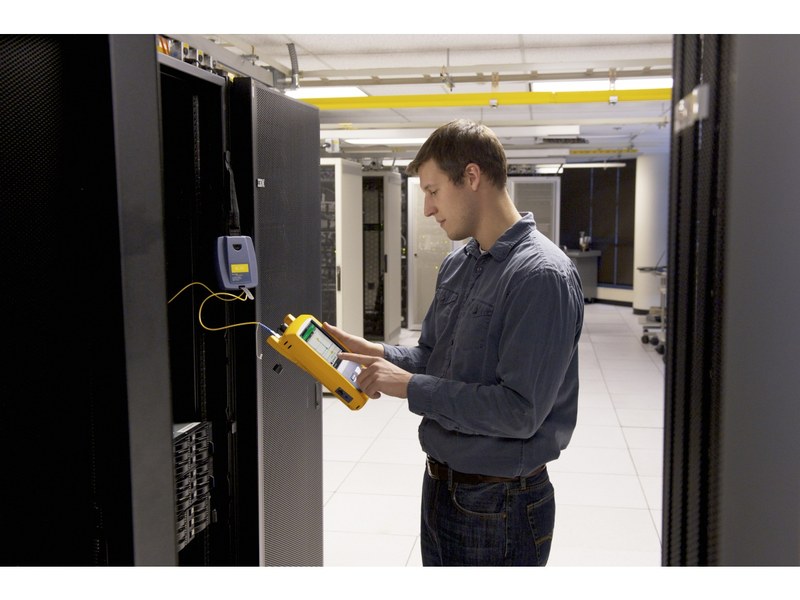

OptiFiber Pro используется при диагностике:
- волоконно-оптические магистрали,
- корпоративные сети,
- промышленные Ethernet-системы,
- оптические распределительные шкафы,
- внутриздановые кабельные линии,
- одномодовые линии связи,
- многомодовые соединения,
- поиск обрывов волокна,
- контроль сварных соединений,
- документирование оптической инфраструктуры.
Компания «Олниса» осуществляет поставки оптических измерительных приборов Fluke Networks, включая рефлектометры семейства OptiFiber Pro. Продукция предназначена для диагностики волоконно-оптических сетей промышленных и телекоммуникационных объектов.
Преимущества
Основные достоинства:
- измерение расстояния до повреждения,
- анализ затухания по длине линии,
- выявление отражающих событий,
- поддержка одномодового волокна,
- поддержка многомодового волокна,
- работа на нескольких длинах волн,
- малые мертвые зоны,
- графическое отображение рефлектограммы,
- определение характеристик соединений,
- возможность документирования результатов.
Таким образом, Fluke Networks OptiFiber Pro — оптический рефлектометр для анализа волоконно-оптических линий методом обратного рассеяния. Прибор позволяет исследовать распределение затухания и локализовать неоднородности по длине кабеля. Компания «Олниса» поставляет рефлектометры Fluke Networks и другое измерительное оборудование для телекоммуникационной инфраструктуры России.
