Кабельный анализатор Fluke Networks DSX2-5000 INT — сертификация медных сетевых линий до класса FA
Fluke Networks DSX2-5000 INT — комплект профессионального кабельного анализатора, предназначенный для сертификации структурированных кабельных систем на основе медной витой пары. Оборудование входит в платформу Versiv и применяется при испытаниях линий категорий Cat 5e, Cat 6, Cat 6A и соответствующих классов ISO/IEC. В отличие от простого тестера разводки проводников, DSX2-5000 измеряет высокочастотные характеристики кабельной линии. Это позволяет установить не только наличие электрического соединения, но и соответствие требованиям выбранной категории передачи данных. Обозначение INT относится к международному комплекту поставки. Конкретный состав адаптеров и принадлежностей необходимо определять по полной спецификации исполнения.
Технические характеристики
Основные параметры DSX2-5000:
- производитель — Fluke Networks,
- серия — DSX CableAnalyzer,
- платформа — Versiv,
- модель измерительного модуля — DSX2-5000,
- обозначение комплекта — DSX2-5000 INT,
- категория — кабельный сертификационный анализатор,
- максимальная частота сертификационных испытаний — 1000 МГц,
- поддержка Cat 5e — предусмотрена,
- поддержка Cat 6 — предусмотрена,
- локализация неисправностей — HDTDX и HDTDR,
- память результатов Cat 6A с графиками — около 12 000 записей,
- программная обработка — LinkWare.
Особенности конструкции

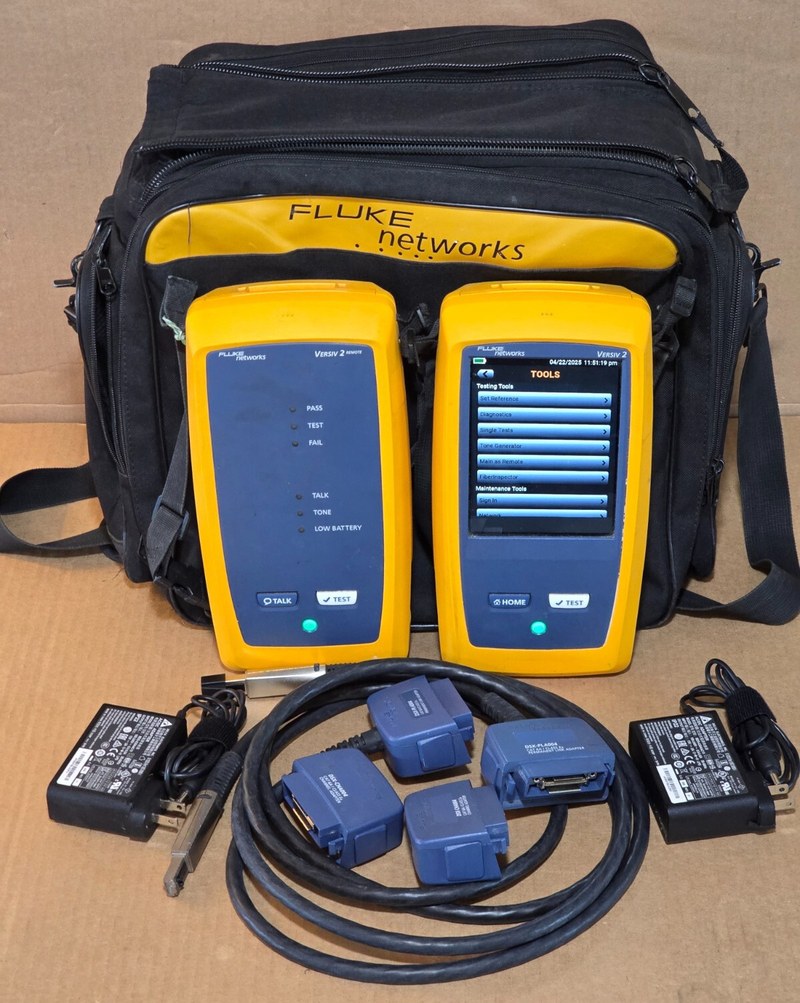

Анализатор состоит из основного блока, удаленного измерительного модуля, высокочастотных интерфейсных адаптеров, генераторов сигналов и цифровой измерительной системы. При проверке кабельная линия подключается между основным и удаленным устройствами. Измерительная электроника последовательно исследует параметры отдельных пар и их взаимное электромагнитное влияние. Одним из основных показателей является вносимое затухание. Оно характеризует уменьшение мощности сигнала при распространении по линии. Вносимое затухание зависит от длины кабеля, частоты, материалов проводника и конструкции изоляции. При росте частоты влияние распределенных параметров становится более заметным. Параметр NEXT определяет перекрестные помехи между парами на ближнем конце кабеля. Несмотря на наличие скрутки, электромагнитное поле одной пары воздействует на соседние проводники. Качество кабельной конструкции и правильность выполнения соединений определяют величину такого влияния. Возвратные потери характеризуют отражения сигнала, возникающие из-за неоднородности волнового сопротивления. Такие неоднородности могут появляться при повреждении кабеля, неправильном обжиме или нарушении геометрии пар возле соединителя. DSX2-5000 измеряет также задержку распространения сигнала и различие задержек между парами. Для высокоскоростного Ethernet корректное восстановление данных требует соблюдения соответствующих временных параметров. Особое значение имеет дисбаланс сопротивления постоянному току. При передаче питания PoE по кабелю чрезмерное различие сопротивлений проводников может вызывать неравномерное распределение тока и дополнительный нагрев. Функции HDTDX и HDTDR используются для диагностики и ориентировочной локализации повреждений. HDTDX связан с анализом особенностей перекрестных помех по длине линии, а HDTDR — с исследованием отражений сигнала. При сертификации необходимо правильно выбирать тестовый стандарт и схему подключения. Permanent Link охватывает стационарную часть кабельной системы, а Channel учитывает соответствующие соединительные шнуры. Результаты таких испытаний имеют разные нормативные пределы, поэтому их нельзя смешивать без учета методики. Программное обеспечение LinkWare используется для формирования отчетов, хранения результатов и документирования сертификационных проверок.
Области применения
DSX2-5000 INT применяется для испытаний:
- структурированные кабельные системы,
- кабельные сети Cat 6A,
- линии класса FA,
- корпоративные Ethernet-сети,
- промышленные информационные системы,

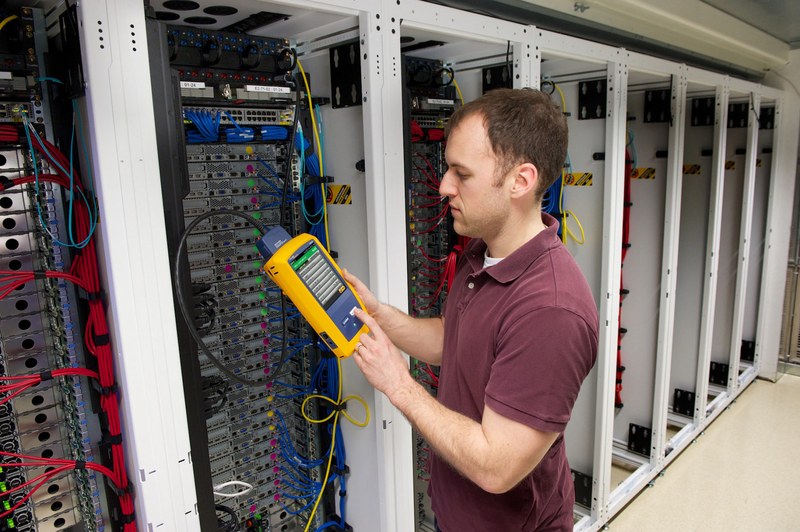

- сетевые коммутационные шкафы,
- магистрали зданий,
- патч-панели,
- кабельные линии 10 Gigabit Ethernet,
- сертификационные испытания кабельной инфраструктуры.
Компания «Олниса» осуществляет поставки кабельных анализаторов Fluke Networks, включая DSX2-5000 INT. Оборудование предназначено для контроля медных кабельных систем и промышленной сетевой инфраструктуры.
Преимущества
Основные достоинства:
- испытания до 1000 МГц,
- поддержка Cat 6A,
- поддержка Class FA,
- быстрая автоматическая сертификация,
- измерение высокочастотных характеристик,
- диагностика HDTDX и HDTDR,
- контроль параметров проводников для PoE,
- большой объем памяти,
- совместимость с LinkWare,
- применение в профессиональных сетевых измерениях.
Таким образом, Fluke Networks DSX2-5000 INT — профессиональный кабельный анализатор для сертификации медных линий связи. Он проверяет комплекс высокочастотных параметров и определяет соответствие кабельной системы установленному стандарту. Компания «Олниса» поставляет оборудование Fluke Networks для промышленных, корпоративных и телекоммуникационных объектов России.
