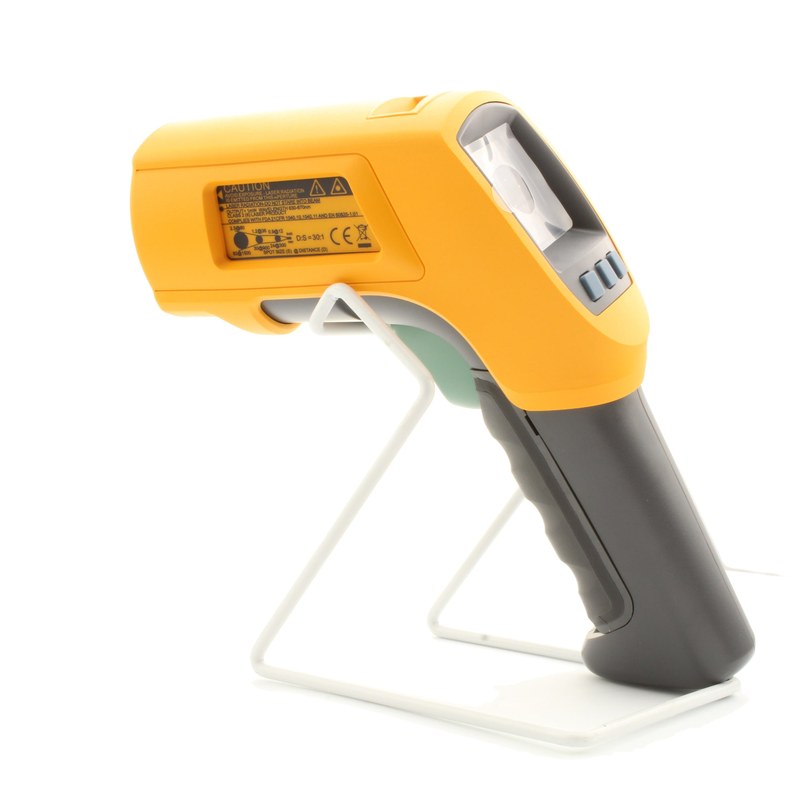

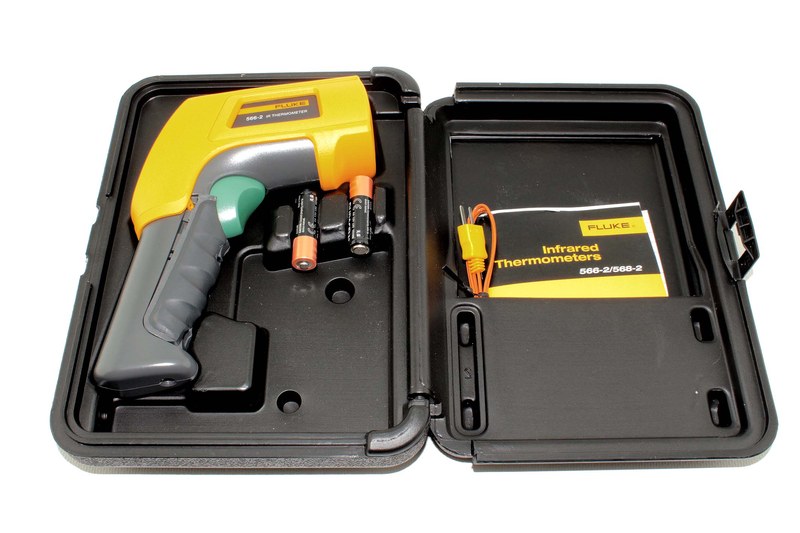

Инфракрасный термометр Fluke 566 — бесконтактное измерение температуры и контроль промышленных поверхностей
Fluke 566 — профессиональный инфракрасный термометр, предназначенный для измерения температуры поверхностей без непосредственного контакта с объектом. Прибор применяется при диагностике электрооборудования, механических узлов, технологических трубопроводов, нагревательных систем и производственных установок. Особенностью модели является сочетание инфракрасного канала с входом для термопары типа K. Это позволяет использовать бесконтактный метод для быстрого обследования оборудования и контактный метод для проверки отдельных температурных значений. Инфракрасная система рассчитана на диапазон от −40 до +650 °C. Оптическое отношение 30:1 обеспечивает измерение сравнительно небольших участков поверхности с некоторого расстояния, что важно при работе с нагретым или труднодоступным оборудованием.
Технические характеристики
Основные параметры термометра Fluke 566 представлены ниже:
- производитель — Fluke,
- модель — 566,
- категория — инфракрасный и контактный термометр,
- диапазон инфракрасного измерения — от −40 до +650 °C,
- оптическое отношение — 30:1,
- спектральный диапазон — 8–14 мкм,
- класс лазерной безопасности — 2,
- длина волны лазера — 630–670 нм,
- мощность лазера — менее 1 мВт,
- функции обработки — Min, Max, Avg, Dif,
- сигнализация — верхняя и нижняя температурные границы,
- разрешение дисплея — 98 × 96 пикселей,
- подсветка — двухуровневая,
- питание — две батарейки AA,
- температура эксплуатации — от 0 до +50 °C.
Особенности конструкции
Прибор состоит из инфракрасной оптической системы, приемника теплового излучения, электронной схемы температурного преобразования, дисплея, лазерного указателя и входа термопары. При наведении термометра на исследуемую поверхность оптическая система собирает инфракрасное излучение в пределах определенного угла зрения. Чувствительный приемник преобразует поступающую энергию в электрический сигнал. Микропроцессор обрабатывает сигнал с учетом установленного коэффициента излучения и рассчитывает температуру поверхности. Поэтому результат зависит не только от фактической температуры, но и от характеристик материала. Коэффициент излучения показывает, насколько эффективно поверхность испускает тепловое излучение по сравнению с идеальным черным телом. Для большинства матовых неметаллических материалов его значение относительно высокое, тогда как полированные металлы могут иметь значительно меньший коэффициент. При неправильной настройке отражающая металлическая поверхность способна давать существенную погрешность. В таком случае прибор частично регистрирует излучение окружающих объектов. Регулировка коэффициента излучения от 0,10 до 1,00 позволяет учитывать различия материалов, однако достоверность результата зависит от правильного выбора значения. Оптическое отношение 30:1 определяет связь между расстоянием до объекта и приблизительным диаметром измеряемой области. Например, на расстоянии 900 мм расчетный участок составляет около 30 мм при соответствующих оптических условиях.
Области применения
Fluke 566 используется для температурного контроля:
- электрические распределительные шкафы,
- силовые контакты,
- электродвигатели,
- подшипниковые узлы,
- теплообменное оборудование,
- технологические трубопроводы,
- промышленные нагреватели,
- котельные установки,
- системы вентиляции,
- электронные силовые компоненты.
Компания «Олниса» осуществляет поставки инфракрасных термометров Fluke, включая модель 566. В номенклатуру поставляемого оборудования входят приборы температурного контроля для промышленности, энергетики и инженерных систем.
Преимущества
Основные эксплуатационные достоинства прибора:
- бесконтактное определение температуры,
- возможность измерения через термопару K,
- широкий температурный диапазон,
- оптическое отношение 30:1,
- настраиваемый коэффициент излучения,
- быстрое получение результата,
- пороговая температурная сигнализация,
- регистрация экстремальных значений,
- сохранение результатов во внутренней памяти,
- компактная переносная конструкция.
Таким образом, Fluke 566 — комбинированный температурный измеритель для промышленной диагностики. Инфракрасный канал обеспечивает быстрое обследование поверхностей, а вход термопары позволяет выполнять контактные измерения. Компания «Олниса» поставляет термометры Fluke и другое профессиональное контрольно-измерительное оборудование для предприятий России.
