Реле DigiTOP 10AS: автоматическое отключение при опасном напряжении

Реле DigiTOP VP-10AS отключает электроприёмник при выходе напряжения однофазной сети за заданные пределы. Оно включается непосредственно в розетку и предназначено для индивидуальной защиты потребителя без изменения стационарной проводки. VP-10AS объединяет измерительный канал, микроконтроллер, цифровой индикатор, органы настройки и силовой контакт. Оно измеряет действующее напряжение, отключает нагрузку при недопустимом отклонении и возобновляет питание после восстановления сети и заданной задержки. Реле не стабилизирует напряжение.

Измерение и алгоритм отключения

Микроконтроллер измеряет напряжение и отображает его значение. Пользователь задаёт верхний и нижний пороги. Выход за их пределы вызывает отключение контакта; при восстановлении напряжения нагрузка включается после заданной выдержки. Для VP-10AS предусмотрены следующие рабочие параметры:

• напряжение на входе прибора — 100–400 В,
• максимальный ток для активной нагрузки — 10 А,
• максимальная мощность активной нагрузки — 2,2 кВт,
• диапазон настройки нижнего порога отключения — 120–200 В, заводская установка 170 В,
• диапазон настройки верхнего порога отключения — 210–270 В, заводская установка 250 В,
• задержка повторного включения — 5–600 с, заводская установка 15 с,
• время отключения при превышении верхней границы — не более 0,02 с,
• время отключения при снижении напряжения до 120–170 В — не более 1 с,
• время отключения при напряжении ниже 120 В — не более 0,02 с,
• погрешность измерения вольтметра — не более 1%.

Пороги выбирают по допустимому диапазону питания потребителя. Увеличенная пауза особенно важна для компрессорной техники и уменьшает вероятность немедленного повторного пуска после сбоя. Реле не устраняет причину нестабильности сети.

Конструкция и подключение

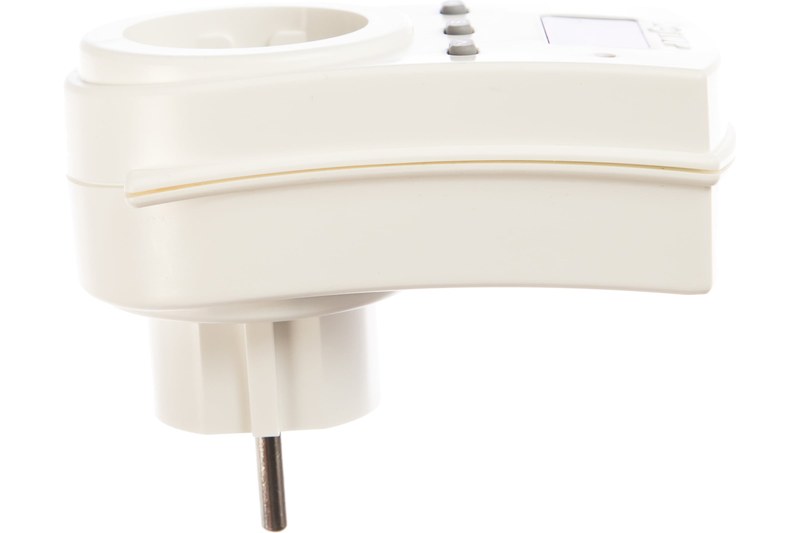

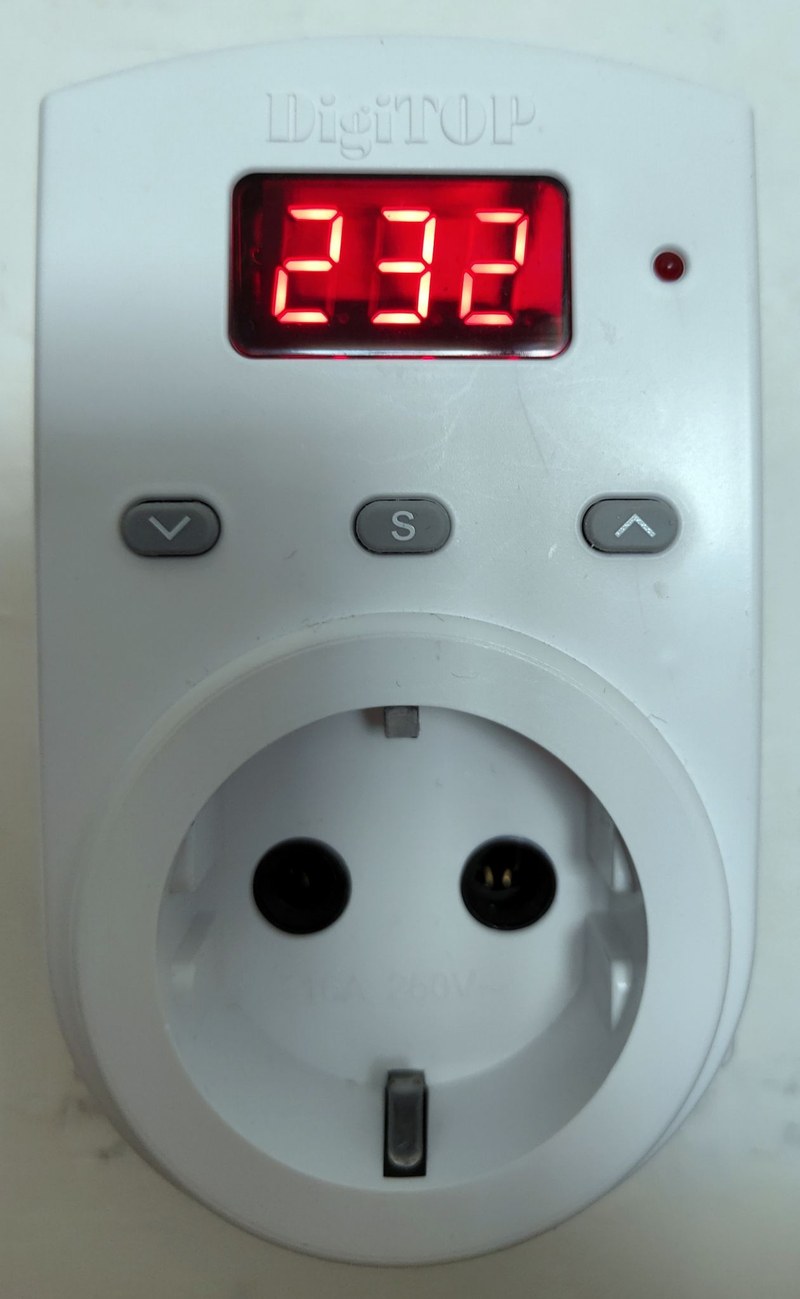

Конструкция предусматривает сетевую вилку и выходную розетку для нагрузки. На лицевой панели расположены дисплей и органы управления; индикация показывает измеренное напряжение и помогает контролировать настройку. Прибор устанавливают в доступном месте, не допуская натяжения кабеля, перекрытия вентиляционных зазоров и воздействия влаги или механических повреждений. Перед эксплуатацией проверяют розетку, защитный проводник, вилку и корпус. Прибор предназначен для однофазной сети переменного тока; подключаемая нагрузка должна соответствовать паспортным пределам. Изменение проводки электроприёмника не требуется.

Особенности выбора порогов

Порог задаёт границу допустимого питания: чрезмерно узкая уставка вызывает частые отключения, слишком широкая снижает чувствительность. Настройку выполняют по паспорту нагрузки и реальным условиям сети. Дисплей служит для контроля, но не заменяет измерительный прибор. VP-10AS не распознаёт перегрузку и короткое замыкание как автоматический выключатель. Эти режимы отключает отдельный защитный аппарат, выбранный по сечению проводников. Реле не заменяет УЗО или дифавтомат и не стабилизирует напряжение. Наиболее существенные ограничения эксплуатации связаны с параметрами нагрузки:

• ток потребления не должен превышать 10 А,
• мощность активной нагрузки не должна превышать 2,2 кВт,
• пусковой ток двигателя или импульсный ток блока питания требует отдельной проверки допустимости коммутации,
• рабочая среда должна соответствовать условиям, указанным в паспорте конкретного исполнения,
• перед подключением следует удостовериться в совместимости вилки и розетки и в исправности сети.

Для двигателей и импульсных источников учитывают броски тока и частоту переключений. При работе у предела необходим запас по нагрузке.

Область применения

Модель рассчитана на однофазную сеть и нагрузку с током не более 10 А; для активной нагрузки предельная мощность составляет 2,2 кВт. Это верхние эксплуатационные ограничения, а не рекомендуемый непрерывный режим для любого прибора: допустимые токи при коммутации конкретной нагрузки определяются её характером и документацией изготовителя. Реле целесообразно включать последовательно между сетевой розеткой и вилкой защищаемого электроприёмника. К типичным применениям относятся:

• защита холодильного оборудования с компрессорным приводом от длительного перенапряжения и глубокого снижения напряжения,
• контроль питания телевизоров, бытовой электроники и маломощных приборов с электронными блоками,
• временная эксплуатация отдельного оборудования в сети с нестабильными параметрами при наличии розеточного подключения.

Модель не предназначена для групповой защиты или коммутации нагрузки выше допустимых значений; такие задачи требуют стационарной схемы с контактором и защитой, рассчитанными по кабелю и пусковому току.

Таким образом, DigiTOP VP-10AS — однофазное розеточное реле для защиты отдельного потребителя контролем нижнего и верхнего порогов и задержкой повторного включения. Эксплуатация требует соблюдать пределы тока и мощности, настраивать уставки по требованиям нагрузки и применять самостоятельную защиту от перегрузки и короткого замыкания. Компания «Олниса» осуществляет поставку промышленного оборудования, включая электротехнические изделия для систем электроснабжения и защиты оборудования.
