Реле давления DUNGS LGW 10 A2 — надежность и функциональность промышленного оборудования
DUNGS LGW 10 A2 контролирует избыточное, пониженное и дифференциальное давление воздуха, дымовых и других неагрессивных газов. При достижении уставки контакт переключается, передавая дискретный сигнал автоматике. Устройство применяется в горелочных и вентиляционных установках, где подтверждение давления или тяги определяет разрешение рабочего цикла. Прибор относится к средствам контроля, используемым в автоматических системах горения по EN 1854.
Технические характеристики
Основные характеристики LGW 10 A2 определяют пределы его применения:
- диапазон уставки — 1–10 мбар (100–1000 Па),
- максимальное рабочее давление — 500 мбар,
- разность давлений срабатывания и возврата — до 0,5 мбар,
- допуск уставки при вертикальном монтаже — ±15 %,
- температура среды и воздуха — от −15 до +70 C,
- температура хранения — от −30 до +85 C,
- степень защиты корпуса в стандартном исполнении — IP54,
- сигнал — сухой переключающий контакт без внешнего питания,
- контакты — серебряные, в специальном исполнении позолоченные.
Давление 500 мбар характеризует допустимую нагрузку на прибор, не диапазон уставки. Разница давлений срабатывания и возврата определяет устойчивость переключения при колебаниях потока. Уставку задают с запасом относительно эксплуатационных пульсаций, не выходя за рабочий диапазон.
Конструкция и присоединительные элементы

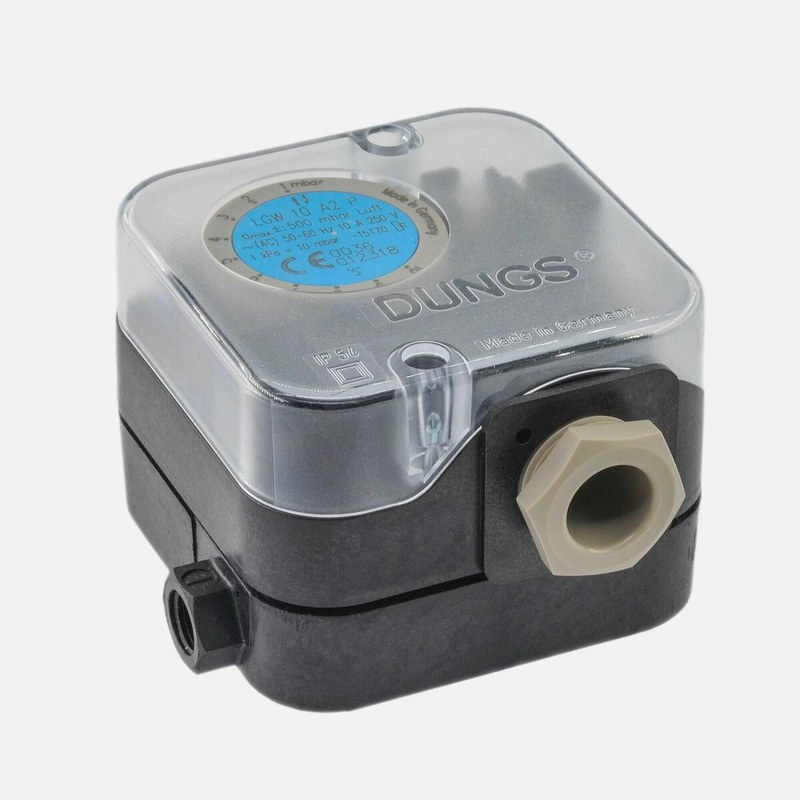

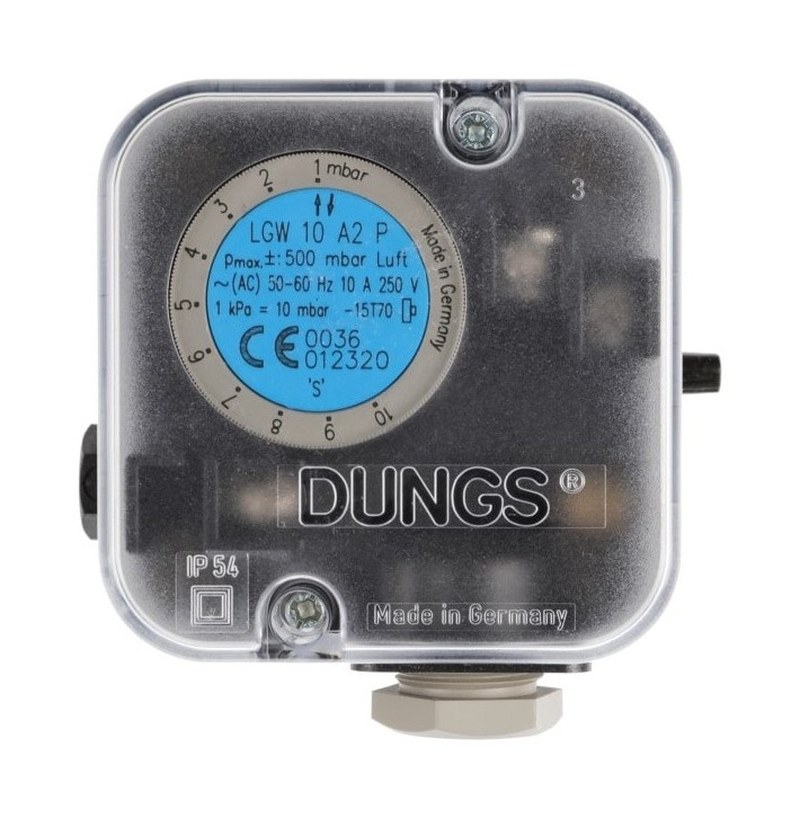

Корпус и элементы переключателя изготовлены из поликарбоната, мембрана — из эластомера NBR. Колесо со шкалой обеспечивает механическую настройку. Пневматические входы обозначены знаками «+» и «−»: это позволяет контролировать разность между двумя точками воздушного тракта. Присоединительные элементы включают:
- штуцеры под импульсные трубки диаметром 4,6 мм,
- кабельный ввод M20 × 1,5 и винтовые клеммы,
- вариант штекерного соединения по DIN EN 175301-803,
- крепления для установки на монтажную поверхность.
Кнопка проверки имеется в модификации LGW 10 A2P; в стандартном LGW 10 A2 её нет. Защита IP54 предусматривает ограниченное проникновение пыли и устойчивость к брызгам, но не к водяным струям.
Электрические параметры и интеграция в автоматику
Контакты реле используют в цепях разрешения пуска, сигнализации и блокировки. Для серебряной контактной группы установлены следующие пределы:
- напряжение переменного тока — от 24 до 250 В,
- напряжение постоянного тока — от 24 до 48 В,
- номинальный ток при переменном напряжении — 10 А,
- коммутируемый ток при cos = 1 — 20 мА–6 А,
- коммутируемый ток при cos = 0,6 — 20 мА–3 А,
- коммутируемый постоянный ток — 20 мА–1 А.
Номинальные 10 А не равнозначны максимально допустимому току коммутации. Для индуктивной нагрузки учитывают коэффициент мощности, пусковые токи и перенапряжения. При малых токах сигнализации применяют исполнение с позолоченными контактами. Для него предусмотрена коммутация постоянного тока при напряжении 5–24 В и токе 5–20 мА.
Монтаж, настройка и эксплуатационный контроль
Точность уставки нормируется для вертикального монтажа. При горизонтальной ориентации порог может смещаться приблизительно на ±0,5 мбар. Для нижней части диапазона такая погрешность существенна и требует проверки после установки. Фактическое давление срабатывания проверяют манометром, а не определяют только по положению шкалы. При вводе реле в эксплуатацию выполняют следующие операции:
- закрепление корпуса без деформации штуцеров,
- подключение импульсных линий к входам «+» и «−»,
- проверку герметичности, отсутствие конденсата и перегибов трубок,
- настройку уставки для заданного режима воздушного тракта,
- проверку контактов при повышении и снижении давления,
- проверку реакции блокировки при потере сигнала.
При контроле избыточного давления вход «+» соединяют с объектом, вход «−» — с опорной полостью. Для разрежения схему меняют согласно знаку перепада. Монтаж выполняют на обесточенной установке; агрессивные среды и превышение температурных пределов недопустимы.
Области применения
Реле применяют для дискретного подтверждения режимов воздушных и дымовых трактов:
- подтверждение давления воздуха до розжига горелки,
- контроль работы вентилятора по перепаду давлений,
- контроль разрежения в вытяжных и дымовых каналах,
- сигнализация нарушения потока в вентиляционных каналах,
- формирование сигналов блокировки теплотехнической автоматики.
Реле выдаёт дискретный сигнал, а не измеряет давление непрерывно и не регулирует скорость вентилятора. Для аналогового контроля необходим преобразователь. Контактный выход подключают к дискретному входу контроллера либо в последовательную цепь разрешения работы установки.
Таким образом, DUNGS LGW 10 A2 формирует контактный сигнал при переходе давления через заданный порог. Диапазон 1–10 мбар, небольшая разность переключения и защищённый корпус обеспечивают применение прибора в горелочной автоматике и вентиляционных системах при соблюдении пределов эксплуатации. Компания «Олниса» осуществляет поставку промышленного оборудования, включая реле давления DUNGS LGW 10 A2.
