Смесительный клапан ESBE VRG131 11601200 — надежное решение для систем отопления

ESBE VRG131 11601200 — трёхходовой поворотный клапан для регулирования потоков теплоносителя в системах водяного отопления и охлаждения. Изделие смешивает среды с различной температурой либо перераспределяет поток между контурами. Его применяют в насосных группах и в узлах температурного регулирования, где необходима плавная настройка расхода. Клапан является исполнительным гидравлическим элементом и самостоятельно температуру не измеряет.

Технические характеристики

Для исполнения VRG131 11601200 установлены следующие параметры:

• номинальный диаметр — DN 32,
• присоединение — три отверстия с внутренней трубной резьбой Rp 11⁄4 дюйма,
• допустимый перепад давления при смешении — 100 кПа,
• допустимый перепад при распределении — 200 кПа,
• предельный момент вращения при номинальном давлении — менее 3 Н·м,
• температура теплоносителя — от −10 до +110 C при продолжительной работе,
• масса клапана — около 0,95 кг.

Конструкция и материалы

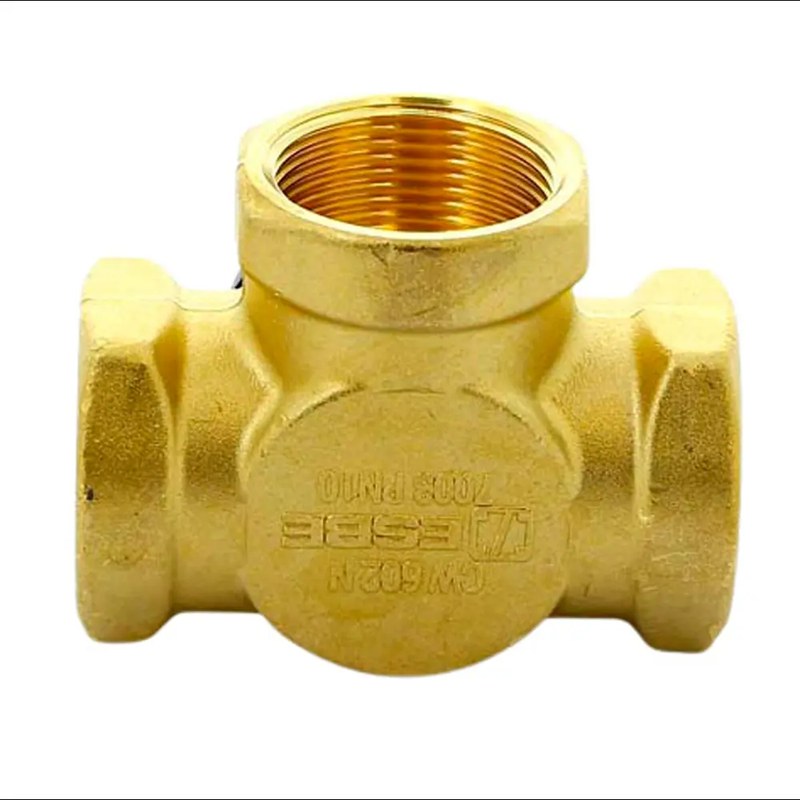

Корпус изготовлен из латуни, устойчивой к обесцинкованию, что повышает стойкость арматуры при длительном контакте с водой. Внутренний поворотный золотник выполнен из износостойкой латуни. Вал и втулка изготовлены из композиционного материала PPS, уплотнение реализовано кольцами из EPDM. Такое сочетание материалов рассчитано на циклические повороты регулирующего органа при сохранении герметичности. Габариты исполнения задаются следующими размерами на монтажном чертеже:

• размер A — 47 мм,
• размер B — 94 мм,
• размер C — 37 мм,
• размер D — 55 мм,
• размер E — 47 мм.

Принцип гидравлического регулирования

При смешении два входных потока поступают к регулирующему элементу через боковые ветви, а общий поток направляется в выходной патрубок. Поворот золотника увеличивает проходное сечение одного направления с одновременным уменьшением другого. На выходе формируется температура, соответствующая тепловому балансу поступающих сред при заданных расходах. Для воды без существенной разницы теплоёмкостей приближённое значение рассчитывают как средневзвешенную температуру по массовым расходам. При распределительной схеме общий входной поток разделяется между двумя выходными линиями. Направление движения теплоносителя определяется обвязкой, а не названием клапана. Внутренняя утечка для режима смешения составляет менее 0,05 % расхода, для распределения — менее 0,02 %. Поэтому изделие предназначено прежде всего для регулирования, а не для выполнения функций отсечной запорной арматуры с гарантированным нулевым протеканием.

Автоматизация и управление

Вал допускает ручное позиционирование и механическое соединение с совместимым поворотным электроприводом ESBE. Электропривод преобразует команду регулятора в угловое перемещение золотника. В замкнутом контуре сигнал управления формируется по показаниям температурного датчика, установленного в технологически обоснованной точке. Скорость перемещения и способ задания положения определяются характеристиками выбранного привода, а не самого клапана. При построении автоматизированной схемы следует обеспечить следующие условия:

• соответствие посадочного соединения приводного механизма вала,
• достаточный крутящий момент с учётом рабочих перепадов давления,
• правильное направление вращения относительно схемы патрубков,
• согласование алгоритма управления с температурной инерцией системы,
• сохранение возможности обслуживания узла после монтажа.

Области применения

Клапан устанавливают в системах, где необходима управляемая связь между контуром источника тепла и потребителем. Характерные технологические задачи включают:

• ограничение температуры подачи в низкотемпературные отопительные контуры,
• смешение обратного и подающего потоков в распределительных узлах,
• управление перераспределением потока в гидравлических схемах охлаждения,
• поддержание требуемого температурного режима при совместной работе нескольких контуров.

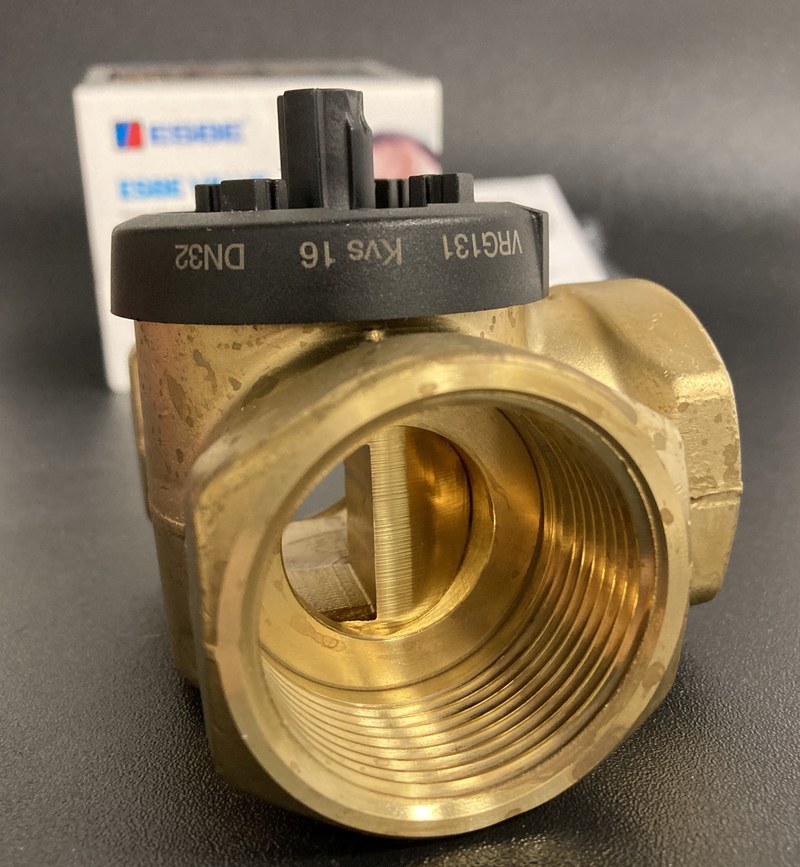

Таким образом, ESBE VRG131 11601200 сочетает поворотный принцип регулирования, присоединительный размер DN 32, коэффициент Kvs 16 и корпус из стойкой к обесцинкованию латуни. Его эксплуатационная результативность определяется корректной гидравлической обвязкой, соблюдением предельных перепадов давления и согласованием механизма с системой управления. Компания «Олниса» осуществляет поставку промышленного оборудования, включая трёхходовые клапаны ESBE для инженерных систем отопления и охлаждения.
