Газовый мультиблок DUNGS MBC 700 для надёжной работы оборудования

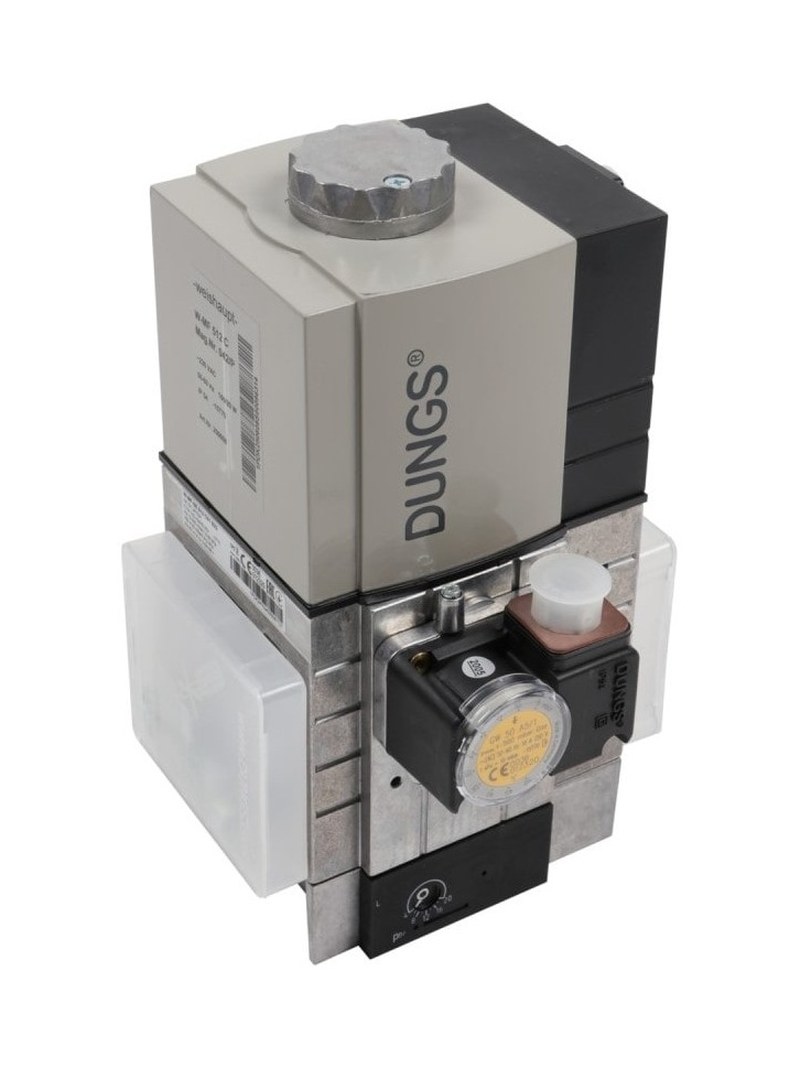

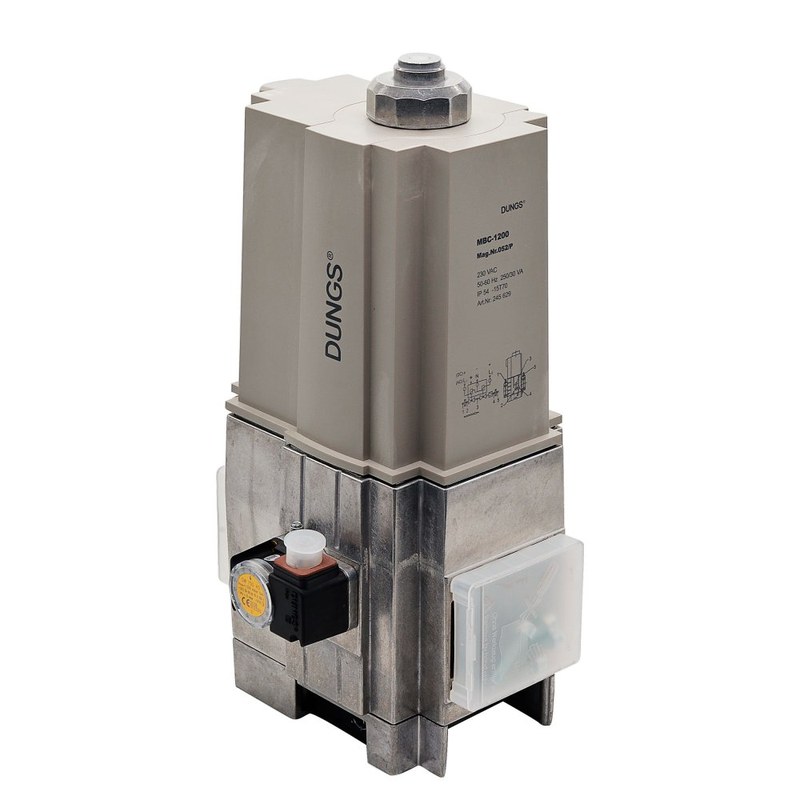

DUNGS MBC 700 — многофункциональный газовый блок GasMultiBloc для линий промышленных горелок. В корпусе объединены фильтр, два автоматических запорных клапана и регулирующий узел. Блок уменьшает число газовых соединений. Обозначение MBC 700 охватывает исполнения с различным принципом регулирования: SE/N поддерживают заданный режим давления, VEF регулирует соотношение газа и воздуха при изменении мощности.
Технические параметры
Мультиблок устанавливают между газопроводом подачи топлива и горелкой. Фильтр задерживает механические частицы, клапаны прекращают поток по команде автоматики, регулятор обеспечивает требуемое давление или пропорцию газ–воздух. Устройство является частью газовой рампы; оно не заменяет автомат горения, контроль пламени и продувку топки. К основным параметрам MBC 700 относятся:
- максимальное рабочее давление — 360 мбар (36 кПа),
- присоединения — Rp 1, Rp 1 1/4, Rp 1 1/2 и Rp 2,
- среды — газы семейств 1, 2, 3 и другие нейтральные газы,
- температура окружающей среды — от −15 до +70 C,
- степень защиты электромагнитного узла — IP54,
- корпус — литой алюминий, уплотнения — на основе NBR,
- микрофильтр заменяется без демонтажа всего блока,
- контрольные точки G 1/8 расположены на входе и выходе, после фильтра и между клапанами.
Работа клапанов и регулятора
В штатном цикле автоматика горелки выполняет предусмотренные проверки и продувку, после чего подаёт питание на электромагнитные клапаны. При обесточивании закрывающие пружины возвращают запирающие элементы в закрытое положение. Под напряжением магнитная система открывает проход; при снятии сигнала поток быстро прекращается. Два клапана, установленные последовательно, образуют два запорных барьера и служат для автоматического отсечения газа.
Конструкция и установка
Корпус объединяет каналы и функциональные узлы, микрофильтр защищает седла клапанов и мембраны от загрязнения. Перед его обслуживанием газовую линию изолируют и приводят в безопасное состояние. Давление измеряют через штатные штуцеры; назначение каждого порта сверяют со схемой выбранной модификации. Резьбы MBC 700 выполняются в размерах Rp 1–Rp 2; фланцы и переходники в зависимости от исполнения могут заказываться отдельно. При монтаже учитывают направление потока, положение катушек, доступ для снятия привода и замены фильтра. Трубопровод должен иметь опоры: несоосность и механическая нагрузка не должны передаваться на корпус. Перед присоединением очищают трубы от окалины, стружки и остатков уплотнительных материалов. Допустимое положение установки уточняют по документации конкретного исполнения; для ряда вариантов допускается монтаж с катушками вверх либо горизонтально. Электрические параметры зависят от заказного кода. Стандартный вариант рассчитан на 230 В переменного тока, 50–60 Гц, допуск −15/+10 %; доступны также другие номиналы, в том числе 100–120 В переменного и 24–28 В постоянного тока. Разъём катушки соответствует DIN EN 175301-803. Режим включения — продолжительный, предельная частота переключений — 60 циклов в час при цикле 30 секунд включено/30 секунд отключено. Схему питания и защиты согласуют с паспортной мощностью катушек и автоматикой горелки.
Наладка и обслуживание
Проверяют маркировку, направление потока, герметичность, питание и импульсные линии. Давление или газовоздушное отношение настраивают подходящими приборами; результаты фиксируют в протоколе. Внутренние узлы разбирают по инструкции соответствующего артикула. После ремонта обязательны испытания герметичности и проверка функций до запуска горелки в автоматический режим. Для систем на сжиженном газе допустима только газообразная фаза: жидкие углеводороды повреждают стандартные уплотнения; температурные ограничения для LPG учитывают по паспорту исполнения. При приёмке дополнительно сверяют маркировку катушек, комплектность фланцев и наличие свободного пространства для сервисного доступа. Давление после фильтра сравнивают с входным значением при одинаковой нагрузке; рост перепада может указывать на засорение элемента.
Таким образом, DUNGS MBC 700 — компактный узел газовой автоматики, объединяющий фильтр, два быстродействующих клапана и регулирующую функцию. Применимость определяет точное исполнение: SE/N поддерживают предусмотренные режимы давления, VEF согласует подачу газа с воздушным сигналом. Для надёжной работы требуются корректный расчёт пропускной способности, совместимость газа и материалов, герметичный монтаж, правильное подключение и функциональные испытания в составе горелки. Компания «Олниса» осуществляет поставку промышленного оборудования, включая газовые мультиблоки DUNGS.
