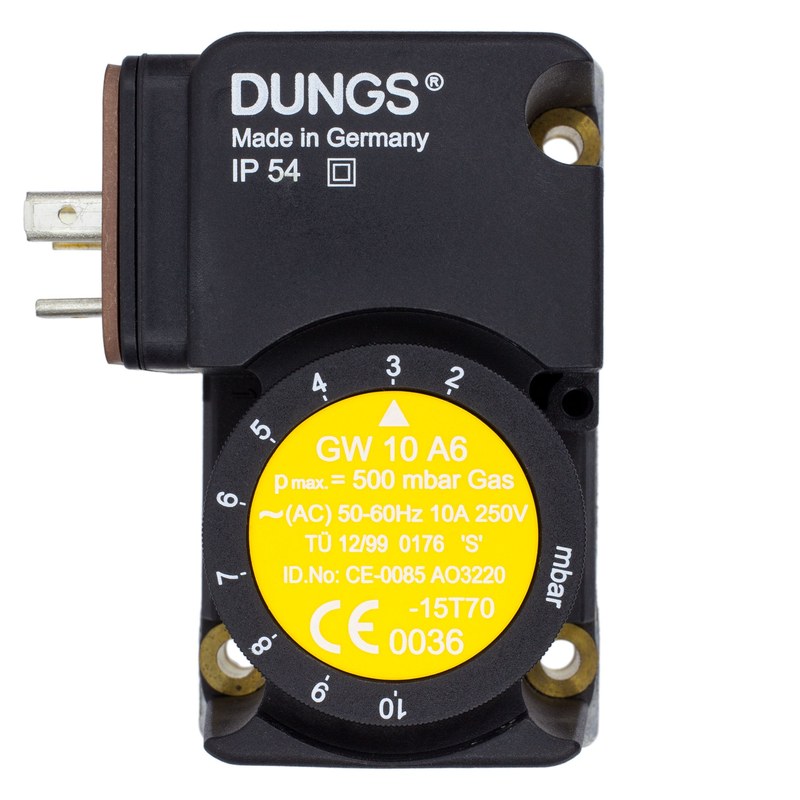

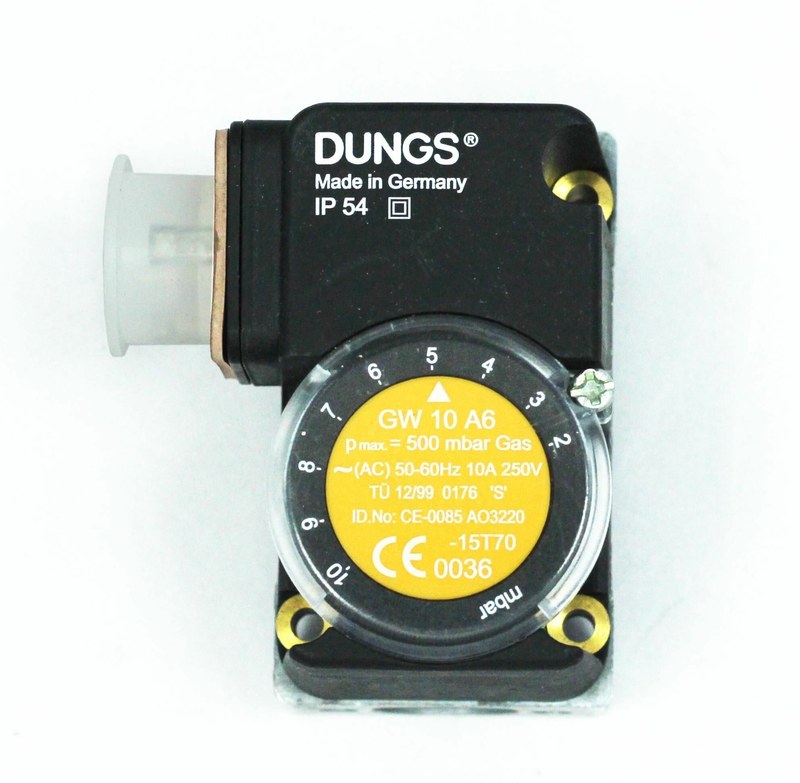

Реле давления DUNGS IP54 — защита электрических компонентов газовой автоматики
Реле давления DUNGS со степенью защиты IP54 применяются в автоматике горелочных установок, вентиляционных агрегатов и технологических газовоздушных трактов. Устройства преобразуют изменение контролируемого давления в состояние электрического переключающего контакта. Обозначение IP54 характеризует защиту оболочки от пыли и водяных брызг, но не определяет конкретную модель, измерительный диапазон либо допустимую среду.
Технические характеристики
IP54 устанавливает требования к оболочке в соответствии с принципами классификации IEC 60529. Первая цифра 5 означает пылезащищенное исполнение: проникновение ограниченного количества пыли допустимо, если оно не нарушает работу. Вторая цифра 4 означает защиту от брызг воды, падающих на корпус с различных направлений. Такая оболочка не рассчитана на погружение, мойку струей под давлением или эксплуатацию с поврежденными уплотнениями. Ниже перечислены следующие параметры:
- диапазон уставки, указываемый в мбар или кПа для конкретного исполнения,
- максимально допустимое рабочее давление в измерительной камере,
- дифференциал переключения между срабатыванием и возвратом контакта,
- предельную электрическую нагрузку контактной группы при заданных напряжении и характере тока,
- температуру окружающей среды, допустимые среды и ориентацию при установке, тип штуцеров, кабельного ввода и механического крепления.
В качестве примера внутри линейки LGW A4 встречаются диапазоны 0,4–3, 1–10, 2,5–50 и 30–150 мбар.
Конструкция и принцип действия
Измерительный узел механического реле включает эластичную мембрану, воспринимающую разность давлений, и пружинный механизм, противодействующий ее перемещению. При достижении заданного порога усилие мембраны приводит в действие микропереключатель. Контакты меняют положение, передавая дискретный сигнал на вход системы управления или в цепь блокировки. Основные конструктивные элементы выполняют отдельные задачи:
- корпус и крышка защищают контактный механизм от внешних воздействий,
- мембрана отделяет измеряемую среду от механизма переключения,
- регулировочная пружина задает необходимое усилие срабатывания,
- контактная группа обеспечивает переключение электрической цепи,
- штуцеры формируют подключение к контролируемому объему,
- кабельный ввод и уплотнения поддерживают предусмотренную защиту оболочки.
Для дифференциального исполнения на мембрану воздействуют давления от двух штуцеров.
Подключение в систему автоматики
Реле давления является дискретным элементом контроля, а не непрерывным датчиком с аналоговым выходом. В схемах управления контакты могут включаться в последовательную цепь разрешений либо подключаться к дискретным входам контроллера горения. При проектировании электрического подключения проверяют:
- соответствие напряжения и тока характеристикам микропереключателя,
- необходимость промежуточного реле для индуктивной или повышенной нагрузки,
- правильность подключения общего, замыкающего и размыкающего контактов,
- наличие защиты кабеля от нагрева, вибрации и механических повреждений,
- выполнение требований к защитному проводнику, если он предусмотрен исполнением.
Монтаж и настройка
Место установки выбирают с учетом доступности регулировки, допустимой температуры и отсутствия конденсата в импульсной линии. Порядок ввода в эксплуатацию предусматривает:
- проверку совместимости измеряемой среды с материалами прибора,
- осмотр корпуса, уплотнений и присоединительных элементов,
- установку уставки по технологическим требованиям,
- подачу контрольного давления с использованием поверенного измерительного средства,
- фиксацию давления срабатывания и возврата при проверке контактов,
- проверку реакции автоматики на имитацию недопустимого режима.
Работы на газовых линиях выполняют при обеспечении требуемых мер безопасности и после исключения неконтролируемой подачи газа. Настройка по шкале служит предварительной операцией: фактическое переключение подтверждают функциональным испытанием.
Таким образом, реле давления DUNGS в исполнении IP54 обеспечивают пороговый контроль параметров газовоздушного тракта и передачу дискретного сигнала в систему управления. Надежность их работы зависит от корректного выбора функционального исполнения, согласования уставки с процессом, соблюдения электрических ограничений и испытания цепей блокировки. Маркировка IP54 характеризует только устойчивость оболочки к обозначенным внешним воздействиям и не заменяет проверку остальных технических параметров. Компания «Олниса» осуществляет поставку промышленного оборудования DUNGS для применения в инженерных системах.
