Защита однофазной сети с реле DigiTOP VA-63
DigiTOP VA-63 — модульное устройство контроля однофазной сети. Оно отключает нагрузку при выходе напряжения за заданные границы или превышении тока, а после нормализации параметров возобновляет питание с установленной задержкой. Прибор дополняет защиту цепи, но не заменяет автоматический выключатель от короткого замыкания.
Основные параметры
Ключевые характеристики базовой версии VA-63A:
- номинальный ток нагрузки — 63 А,
- максимальный ток — 80 А,
- номинальная мощность активной нагрузки при 220 В — 13,9 кВт,
- измеряемое напряжение — 50–400 В,
- предел нижнего порога — 120–200 В,
- предел верхнего порога — 210–270 В,
- задержка повторного включения — 5–600 с,
- погрешность измерений напряжения и тока — до 1 %,
- частота сети — 50 Гц,
- степень защиты корпуса — IP20,
- рабочая температура — от −25 до +50 C,
- размеры — 90 × 52,5 × 64 мм, три модуля.
Мощность 13,9 кВт указана для активной нагрузки при 220 В. Для двигателей и преобразователей дополнительно учитывают коэффициент мощности, пусковой ток и допустимые параметры кабеля и автомата.
Принцип работы

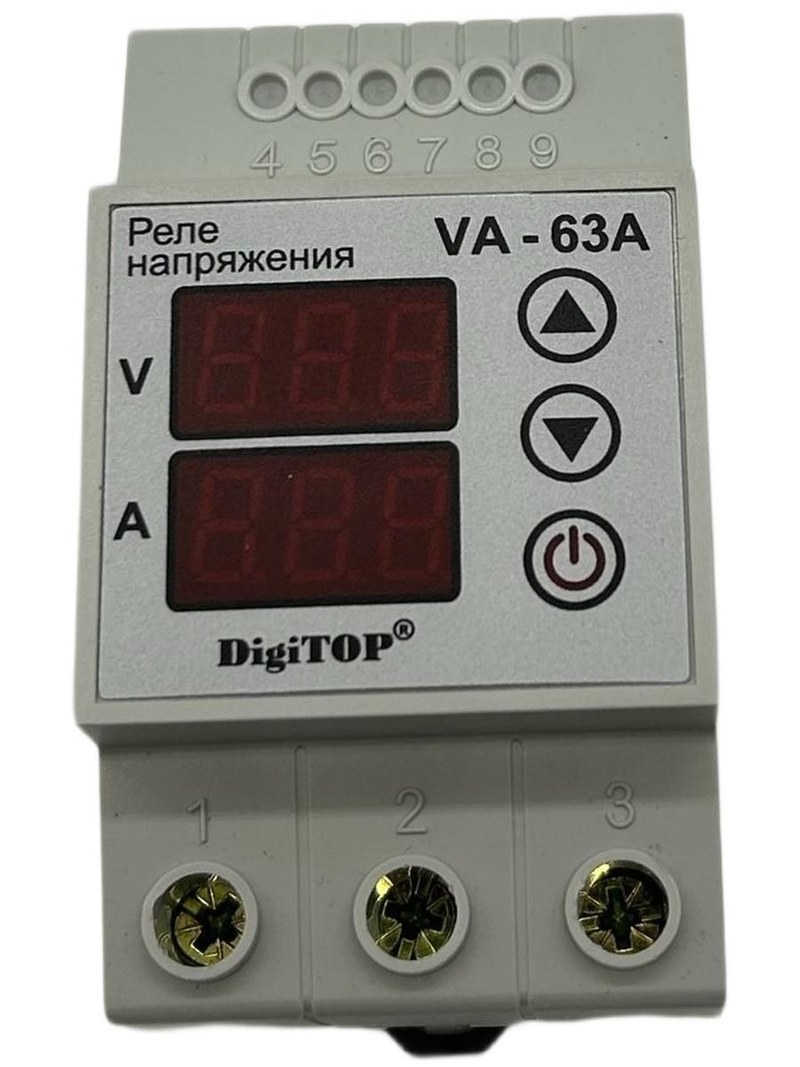

Микроконтроллер анализирует напряжение линии и ток, измеряемый встроенным трансформатором. Верхний индикатор показывает вольты, нижний — амперы. Силовую цепь коммутирует электромагнитное реле; электронный блок питается от контролируемой сети. После подачи питания реле подключает нагрузку, если напряжение находится в допустимом диапазоне и истекла заданная выдержка. При выходе за порог контакты размыкаются. После нормализации сети начинается новый отсчёт задержки, снижающий частоту пусков, в том числе компрессорного оборудования.
Пороги и время срабатывания
Верхний и нижний пороги настраиваются независимо. При превышении верхней границы отключение занимает до 0,04 с; при снижении до 120–170 В — до 1 с, ниже 120 В — до 0,06 с. Задержка повторного включения составляет 5–600 с и выбирается с учётом устойчивости сети и требований оборудования. При восстановлении питания задержку выбирают по паузе перед повторным пуском и риску одновременного запуска нагрузок с мощным пусковым током; режим сверяют с паспортом нагрузки. Токовая защита отключает нагрузку примерно через 600 с при превышении 63 А и не более чем за 0,04 с при токе 80 А и выше. Она не заменяет автоматическую защиту кабеля от перегрузки и короткого замыкания; координация аппаратов должна исключать перегрев проводников.
Конструкция и монтаж

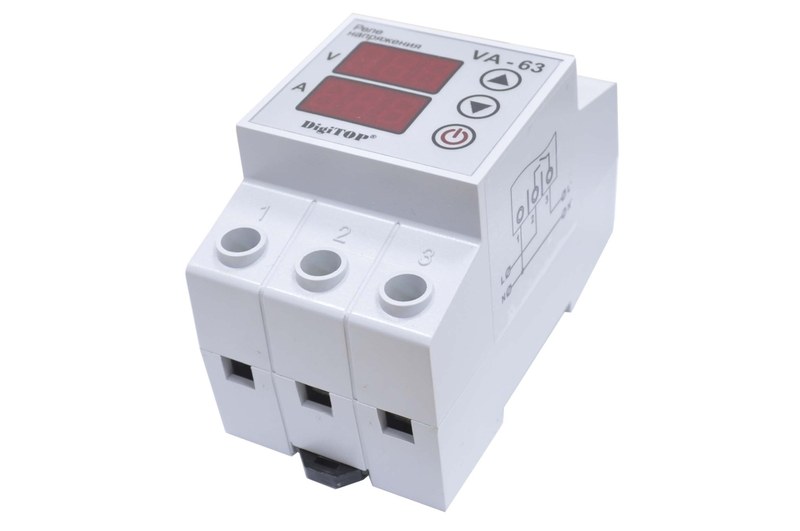

Прибор монтируется на DIN-рейку шириной 35 мм, занимает три модуля и имеет два индикатора с кнопками настройки. Силовые клеммы рассчитаны на проводники до 16 мм2, длина зачистки — 14 мм. Вход и выход подключают по маркировке конкретной версии. Монтаж выполняют при снятом напряжении, проверив сечение провода и номинал автомата. Нейтраль подключают по схеме; рабочий ноль не объединяют с защитным PE после их разделения. После затяжки убеждаются, что жила зажата полностью, изоляция не попала под контакт. Работы выполняют с соблюдением электробезопасности.
Область применения
VA-63 устанавливают в однофазных щитах жилых, административных и коммерческих объектов для контроля общей линии либо отдельной группы потребителей. Он не измеряет энергию, не обнаруживает ток утечки и не защищает от импульсных перенапряжений. Обычно реле включают после вводного автомата. Проводку и автомат рассчитывают независимо: учитывают сечение, условия прокладки, ток короткого замыкания и пусковые режимы. Номинал 63 А предназначен для длительной нагрузки в нормируемых условиях, тогда как 80 А — порог быстрого отключения.
Таким образом, DigiTOP VA-63 контролирует напряжение и ток однофазной линии, отключая нагрузку при выходе параметров за уставки и восстанавливая питание с задержкой. Корректность применения обеспечивают монтаж по схеме, согласование с защитой кабеля и настройка по требованиям потребителей. Компания «Олниса» поставляет промышленное оборудование, в том числе аппараты контроля и защиты электрических цепей.
